申請日2014.11.08
公開(公告)日2015.04.29
IPC分類號B01D36/04
摘要
本實用新型提供一種皮渣廢水混合物分離排除裝置，該裝置由底面、安裝于底面的輪子、前、后、左、右四個側面和安裝于后側面的推手組成;所述底面和前、后、左、右四個側面組成倒錐體結構，底面和前側面上安裝有過濾板，所述左、右、后側面上均設置有盤旋凹槽，該盤旋凹槽沿底面方向盤旋向下，在所述四個側面上部安裝有管道固定裝置;該實用新型設計新穎，利用離心分離混合物的原理，巧妙地解決了目前葡萄酒生產清洗環節所造成的由于排除混合皮渣廢水而造成的易堵塞地溝和下水道出口的問題，提高發酵罐和葡萄管道清洗效率，降低工人的勞動強度;該實用新型經濟效益和社會效益明顯。
權利要求書

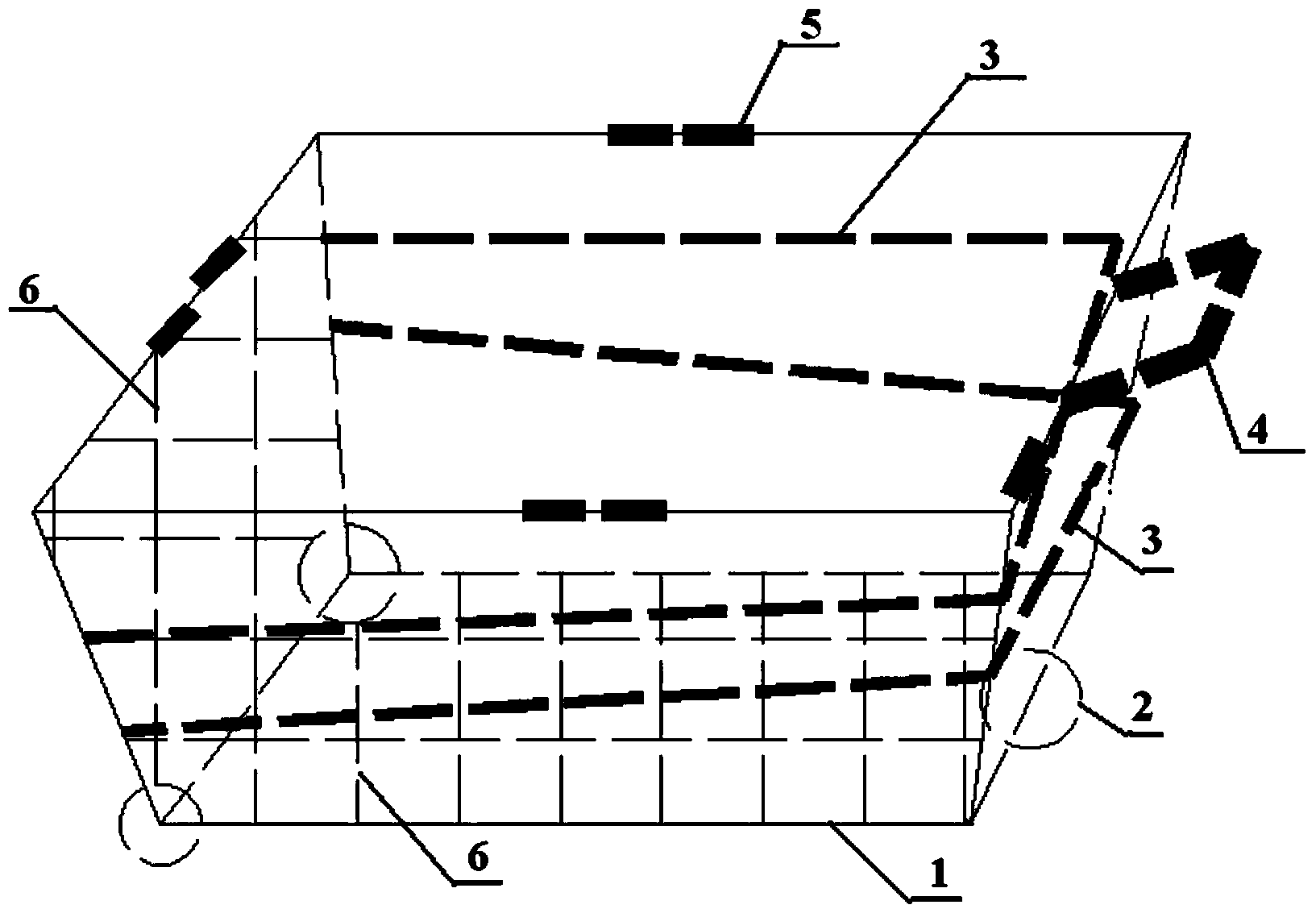

1.一種皮渣廢水混合物分離排除裝置，由底面(7)、安裝于底面的輪子(2)、前側面(10)、后側面(11)、左側面(8)、右側面(9)和安裝于后側面的推手(4)組成，其特征在于：所述底面(7)和前側面(10)、后側面(11)、左側面(8)和右側面(9)組成倒錐體結構，底面(7)和前側面(10)上安裝有過濾板(6)，所述左側面(8)、右側面(9)和后側面(11)上均設置有盤旋凹槽(3)，所述盤旋凹槽(3)沿底面(7)方向盤旋向下，所述前側面(10)、后側面(11)、左側面(8)和右側面(9)上部安裝有管道固定裝置(5)。
2.根據權利要求1所述的皮渣廢水混合物分離排除裝置，其特征在于：所述底面(7)與左側面(8)和右側面(9)之間有活動銷(18)連接。
3.根據權利要求1或2任意一項權利要求所述的皮渣廢水混合物分離排除裝置，其特征在于：所述輪子(2)的數量為3個。
4.根據權利要求3所述的皮渣廢水混合物分離排除裝置，其特征在于：所述左側面(9)、右側面(10)和后側面(11)上均安裝有過濾板(6)。
5.根據權利要求1、2或4任意一項權利要求所述的皮渣廢水混合物分離排除裝置，其特征在于：所述管道固定裝置(5)為彎管，該彎管一端有接口與管道連接，另一端朝向所述皮渣廢水混合物快速分離排除裝置的內壁。
說明書
一種皮渣廢水混合物分離排除裝置
技術領域
本實用新型涉及一種分離裝置，特別涉及一種皮渣廢水混合物分離排除裝置。
背景技術
目前，我國葡萄酒的年產量在80萬噸左右，已成世界重要的葡萄酒生產國和消費國，隨著國民經濟的持續發展和人民生活水平的逐步提高，我國的葡萄酒生產量將持續增長。
葡萄酒是利用葡萄為原料通過復雜的物理和化學反應而得到的，一般葡萄酒的出酒率在70%左右，也就是1噸葡萄能釀造0.7噸葡萄酒，其余0.3噸為葡萄皮渣、葡萄籽等固體廢棄物。紅葡萄酒的發酵采用浸漬發酵，當發酵結束酒液分離時，會產生大量的皮渣，需要將這些皮渣從發酵罐中清理出去以進行進一步的壓榨處理;白葡萄酒發酵一般采用純汁發酵，在發酵前先經過氣囊壓榨，然后將汁液輸送到發酵罐中進行發酵，同時氣囊壓榨機排除皮渣，然后進行清洗。
發酵結束后需要及時對發酵罐和氣囊壓榨機進行清洗以備消除污染和備用;由于在清理皮渣時不可能完全清理干凈，所以清洗發酵罐、皮囊壓榨機和葡萄輸送管道時，清洗廢水中含有大量的固體廢棄物，在清洗后排放清洗廢水時，容易導致堵塞地溝和下水道出口。
目前對這個問題的解決辦法是：依靠人力及時清除附在地溝蓋上的皮渣，但是這不僅提高了工人的勞動強度，而且降低了清洗效率，影響了發酵工作的正常進行。
實用新型內容
為了實現葡萄酒生產中清洗廢水的快速排放，本實用新型提供一種皮渣廢水混合物分離排除裝置，以解決目前葡萄酒生產清洗環節所造成的由于排除廢水而造成的易堵塞地溝和下水道出口的問題，提高發酵罐清洗效率，降低工人的勞動強度。
本實用新型的總體構思是：利用離心分離混合物的原理，將皮渣廢水混合物快速分離排除裝置設置成倒錐體結構，同時在所述裝置的左、右、后側面上均設置有盤旋凹槽，使其形成一個離心裝置;將所述排除裝置通過管道和螺桿泵與待清洗發酵罐或氣囊壓榨機連接起來，利用螺桿泵泵送力，使皮渣混合廢水沿著盤旋凹槽在排除裝置內部快速旋轉，形成離心作用，將廢渣與水快速分離，水沿著過濾板流出，廢渣最終留在底部;待清洗廢水排除完畢，然后再排除固體。
本實用新型所采用的技術方案是：一種皮渣廢水混合物分離排除裝置，該裝置由底面、安裝于底面的輪子、前、后、左、右四個側面和安裝于后側面的推手組成;所述底面和前、后、左、右四個側面組成倒錐體結構，底面和前側面上安裝有過濾板，所述左、右、后側面上均設置有盤旋凹槽，該盤旋凹槽沿底面方向盤旋向下，在所述四個側面上部安裝有管道固定裝置。
進一步，所述皮渣廢水混合物分離排除裝置的底面與左右側面之間有活動銷連接。當廢水排除完全后，將皮渣廢水混合物快速分離排除裝置移動到合適位置，打開活動銷，可快速便捷地排除皮渣固體廢棄物;提高發酵罐清洗效率，降低工人的勞動強度。
進一步，所述皮渣廢水混合物分離排除裝置輪子的數量為3個。即可以加強整個裝置的離心作用，同時可以節約裝置的制造成本。
進一步，所述皮渣廢水混合物分離排除裝置的前、后、左三個側面均安裝有過濾板。加速了廢水中水和皮渣固體廢棄物的分離速度，提高了效率。
進一步，所述管道固定裝置為彎管，該彎管一端有接口與管道連接，另一端朝向所述皮渣廢水混合物快速分離排除裝置的內壁，具有快速連接管道，提高工作效率的作用，同時調整好彎管的角度，有利于發揮最大的離心作用，加速皮渣廢水混合物的分離效率。
與現有技術相比，本實用新型的有益效果是：
通過將皮渣廢水混合物分離排除裝置設置成倒錐體結構，同時在所述裝置的左、前、后側面上均設置有盤旋凹槽，使其形成一個離心裝置，這些有利于清洗廢水的固液分離和水的快速排除;
通過在所述排除裝置的底面與左右側面之間設置活動銷，可快速便捷地排除皮渣固體廢棄物;提高發酵罐清洗效率，降低工人的勞動強度;
通過將所述排除裝置的輪子設置為3個，可加強整個裝置的離心作用，同時節約裝置的制造成本;
通過將所述排除裝置的前、后、左三個側面均安裝有過濾板，加速了廢水中水和皮渣固體廢棄物的分離速度，提高了效率。
通過設置彎管，具有快速連接管道，提高工作效率的作用;同時調整好彎管的角度，有利于發揮最大的離心作用，加速皮渣廢水混合物的分離效率。
本實用新型設計新穎巧妙，利用離心分離混合物的原理，巧妙地解決了目前葡萄酒生產清洗環節所造成的由于排除廢水而造成的易堵塞地溝和下水道出口的問題，提高發 酵罐清洗效率，降低工人的勞動強度;該實用新型經濟效益和社會效益明顯。
