申請日2014.11.07
公開(公告)日2015.01.28
IPC分類號F23G7/00; C04B7/44; C04B7/28; C02F11/12
摘要
本發明為一種利用水泥廠窯尾系統干化和焚燒污泥的方法，先將含水率70～85%的污泥從水泥廠窯尾增濕塔的霧化噴嘴噴入，同時從水泥廠窯尾排出的溫度為250℃-400℃的高溫?zé)煔庾栽鰸袼捻敳窟M(jìn)入;所述的污泥在窯尾增濕塔中經高溫?zé)煔獾淖饔枚苫�，送入窯尾燒成系統，作為水泥生產系統的燃料燃燒，燃燒后的殘?jiān)鳛樗嗌线M(jìn)入回轉窯煅燒成水泥熟料;本發明能夠克服現有的污泥干化焚燒技術存在的缺陷，利用廢氣中含有的粉塵有效吸收污泥干化過程中釋放的有害氣體，利用水泥生產系統的高溫環境干化焚燒并利用污泥，并有效降低水泥生產能耗與生產成本，從而更加適于實用，且具有產業上的利用價值。
權利要求書
1.一種利用水泥廠窯尾系統干化和焚燒污泥的方法，其特征在于，包括 以下步驟：
第一步，將含水率70～85%的污泥從水泥廠窯尾增濕塔(6)的霧化噴嘴 (5)噴入，同時從水泥廠窯尾排出的溫度為250℃-400℃的高溫?zé)煔庾栽鰸?塔(6)的頂部進入;
第二步，所述的污泥在高溫?zé)煔庾饔孟赂苫螅腿胨鄰S窯尾系統， 作為水泥生產系統的燃料燃燒，燃燒后的殘?jiān)鳛樗嗌线M(jìn)入回轉窯煅燒 成水泥熟料。
2.根據權利要求1所述的一種利用水泥廠窯尾系統干化和焚燒污泥的方 法，其特征在于，在所述第一步將污泥噴入增濕塔(6)之前，采用污泥密封 罐車(1)將污泥泵送至污泥倉(2)，再經污泥泵(3)泵送至增濕塔(6) 的污泥噴嘴(5)。
3.根據權利要求1所述的一種利用水泥廠窯尾系統干化和焚燒污泥的方 法，其特征在于，在所述第一步中高溫?zé)煔鈴脑鰸袼?6)頂部經布風裝置(4) 進入。
4.根據權利要求1所述的一種利用水泥廠窯尾系統干化和焚燒污泥的方 法，其特征在于，所述第一步中霧化噴嘴(5)是氣流式或壓力式霧化噴嘴， 霧化后的霧粒直徑小于2000微米。
5.根據權利要求1所述的一種利用水泥廠窯尾系統干化和焚燒污泥的方 法，其特征在于，所述干化后的污泥送入分解爐(10)，其中的可燃物在850 ℃以上的高溫下燃燒。
6.根據權利要求1所述的一種利用水泥廠窯尾系統干化和焚燒污泥的方 法，其特征在于，所述干化后的污泥送入窯尾煙室(11)，其中的可燃物在 1000℃以上的高溫下燃燒。
7.根據權利要求2所述的一種利用水泥廠窯尾系統干化和焚燒污泥的方 法，其特征在于，其中的污泥倉(2)通過管道與窯尾分解爐(10)相連接， 污泥倉(2)中的廢氣進入分解爐(10)燃燒。
8.根據權利要求5或6所述的一種利用水泥廠窯尾系統干化和焚燒污泥 的方法，其特征在于，其中的不可燃物在回轉窯(12)中煅燒形成水泥熟料。
9.根據權利要求1所述的一種利用水泥廠窯尾系統干化和焚燒污泥的方 法，其特征在于，第一步中噴入污泥的量為2t/h-40t/h。
說明書
一種利用水泥廠窯尾系統干化和焚燒污泥的方法
技術領域
本發明屬于污泥處理領域，具體涉及一種利用水泥廠窯尾系統干化和焚 燒污泥的方法。
背景技術
隨著經濟的發展和城市化進程的加快，城市污水排放量急劇增加。為了 保護有限的水資源和生態環境，必須對這些污水進行處理，將其中的有害物 質分離出去。城市污泥是城市污水處理過程中產生的有機殘片、細菌菌體、 無機顆粒等組成的復雜的非均質體，其中富集有大量的污染物質和重金屬。 我國污水處理過程中產生的城市污泥量高達3000萬噸/年，且以每年10%的 速度增加，安全經濟地處理處置城市污泥刻不容緩。
國際上污泥的處置方法主要有填埋、土地利用和焚燒。污泥填埋僅是有 害物質的轉移，不僅占用大量土地，而且對周?chē)h(huán)境和地下水資源帶來嚴重 危害。人們也嘗試?yán)梦勰嘀泻械牧椎葼I(yíng)養成分，將其制作為農業或綠化 用肥料，但是其中含有的難降解有機物和重金屬等有害成分會給生態環境帶 來潛在危害。污泥焚燒可以將其中可燃的有害物質去除，是目前較為徹底的 無害化處理方法，但是焚燒設備投資大，能耗高，運行費用昂貴，焚燒后的 尾氣中含有二惡英，殘?jiān)械闹亟饘偬幚泶嬖谳^大難度，不適合我國國情。 因此，尋求一條適合我國國情的無害化和資源化污泥處理處置工藝勢在必行。
干污泥中含有35%-65%的有機物質，具有較高的熱值，據測定，其熱值 相當于褐煤的熱值，可以用作燃料。污泥中含有Si、Ca、Al等元素，可以作 為生產水泥的原料。由于城市污水處理廠排出的污泥含水量達到70%-85%%左 右，在無害化處置以前，必須對其進行干化處理，以降低含水率。水泥生產 過程中的高溫環境(最高溫度達1700℃)為城市污泥的無害化處理和資源化 利用提供了條件。利用生產水泥的過程中排出的廢氣余熱將污泥干化，干化 后的污泥作為替代燃料和原料用于水泥生產，其中的有機有害成分完全分解 或燃燒，重金屬等則固化在水泥熟料中。因此，將水泥生產和污泥的資源化 利用相結合，既可以提高能源利用率，降低水泥生產中能源消耗，也可以從 根本上消除污泥的危害。
目前，將污水處理廠排出的含水率80%左右的污泥用于水泥生產，主要 有兩種途徑：一是直接送入回轉窯窯尾，污泥在回轉窯內的高溫環境下完成 干化和焚燒過程，但是會造成窯尾溫度的大幅度波動，引起操作困難和設備 損壞;二是在單獨的干化設備中，利用水泥窯尾溫廢氣將污泥干化，再送入 水泥燒成系統焚燒，這種方法需要對干化過程進行尾氣處理，投資大。
發明內容
為了克服上述現有技術的不足，本發明的目的在于提供一種利用水泥廠 窯尾系統干化和焚燒污泥的方法，其能夠克服現有的污泥干化焚燒技術存在 的缺陷，利用廢氣中含有的粉塵有效吸收污泥干化過程中釋放的有害氣體， 利用水泥生產系統的高溫環境干化焚燒并利用污泥，并有效降低水泥生產能 耗與生產成本，從而更加適于實用，且具有產業上的利用價值
為了實現上述目的，本發明采用的技術方案是：
一種利用水泥廠窯尾系統干化和焚燒污泥的方法，包括以下步驟：
第一步，將含水率70～85%的污泥從水泥廠窯尾增濕塔6的霧化噴嘴5 噴入，同時從水泥廠窯尾排出的溫度為150℃-350℃的高溫?zé)煔庾栽鰸袼? 的頂部進入;噴入污泥的量可以為4t/h-40t/h。
第二步，所述的污泥在窯尾增濕塔中經高溫?zé)煔獾淖饔枚苫螅腿?窯尾燒成系統，作為水泥生產系統的燃料燃燒，燃燒后的殘?jiān)鳛樗嗌?進入回轉窯煅燒成水泥熟料。

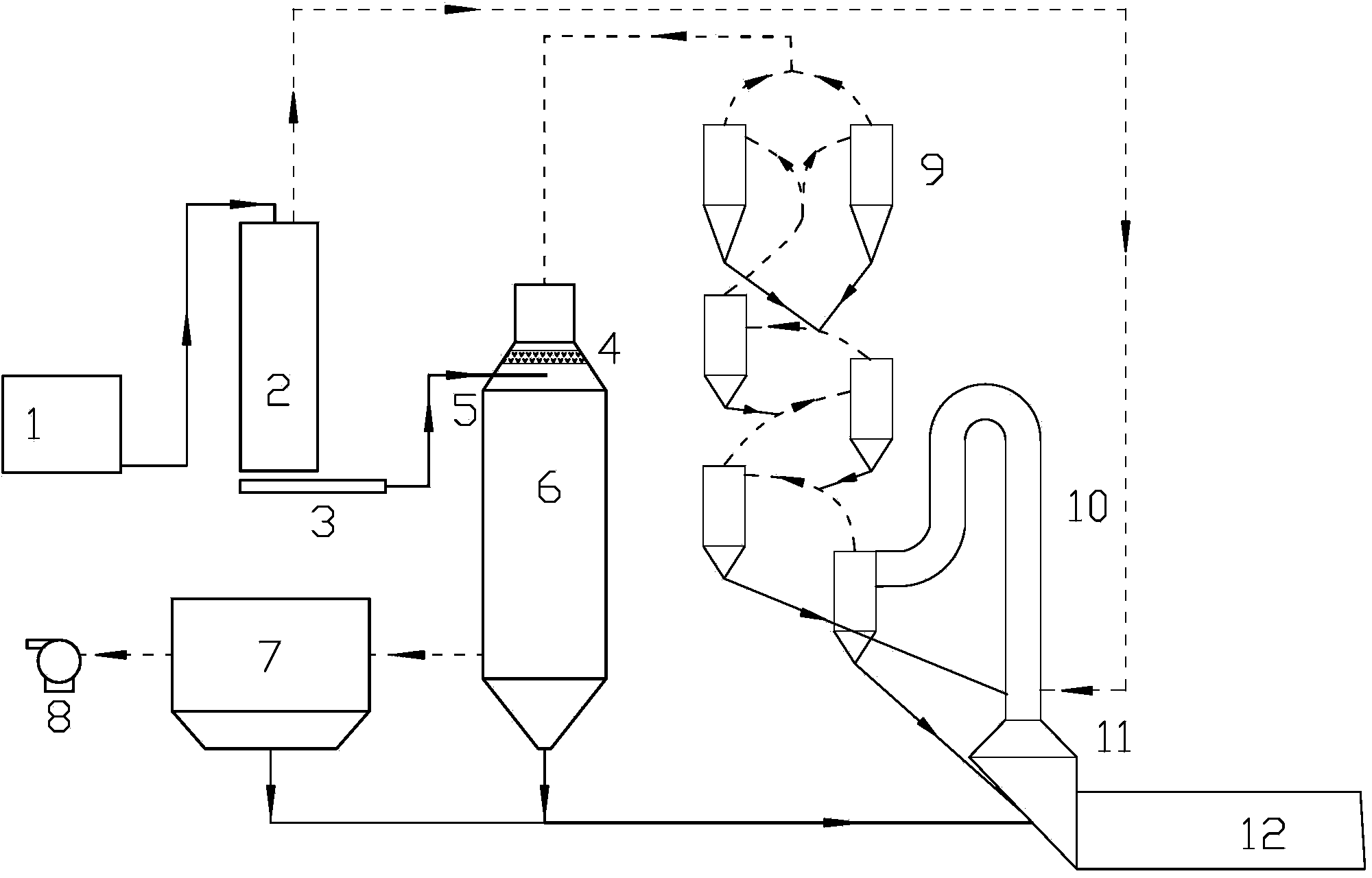

為了提高效率和減小污染，在所述第一步將污泥噴入增濕塔6之前，采 用污泥密封罐車1將污泥泵送至污泥倉2，再經污泥泵3泵送至增濕塔6的 污泥噴嘴5。
為了使高溫?zé)煔馀c霧化的污泥更好地接觸，在所述第一步中高溫?zé)煔鈴?經布風裝置4進入增濕塔6，布風裝置4是增濕塔6內部的常用設備。
霧化噴嘴5是氣流式霧化噴嘴，霧化后的霧粒直徑小于2000微米。
將干化后的污泥送入窯尾煙室11或者分解爐10或者預熱器9，其中的 可燃物在高溫下燃燒，不可燃物在回轉窯12中煅燒形成水泥熟料。
為了減小污染，污泥倉通過密封管道與分解爐相連，倉中廢氣進入分解 爐燃燒。
本發明與現有技術相比，具有以下優點：
一)本發明充分利用水泥廠原有的窯尾系統，不需要增加干化設備， 不需要增加尾氣處理裝置，不需要增加熱源，大大降低了投資 和運行成本;
二)本發明利用密封罐車、污泥倉和管道來儲存和輸送污泥，全程 密封，不會產生二次污染;
三)本發明將污泥霧化成細小霧滴，與高溫?zé)煔饨佑|充分，換熱效 率高，熱量利用率高;
四)本發明將干化后的污泥送入水泥窯尾系統，即利用了污泥燃燒 提供的熱量，減少水泥廠的用煤量，而且燃燒后的殘?jiān)梢宰?為水泥原料在回轉窯中煅燒成水泥熟料。
五)本發明利用水泥廠窯尾系統，在使污泥干化的同時，吸收了污 泥放出的有害氣體;在焚燒干化污泥的同時，使污泥中的可分 解有害物在高溫下(1000℃)分解，而重金屬等有害物固化在 水泥熟料中。
