申請日2014.11.07

　　公開(公告)日2015.01.14

　　IPC分類號C02F1/00

　　摘要

　　本實用新型提供了一種拼裝式污水處理設備用的外骨單元，包括橫截面為“工”字型并沿縱向延伸的主體，所述主體的第一端面上居中具有矩形凸邊，所述矩形凸邊垂直于所述第一端面沿縱向延伸，所述主體的第二端面上居中具有橫截面為三角形的第一凸起，所述第一凸起沿縱向延伸，這種拼裝式污水處理設備用的外骨單元可以根據污水處理量與內骨單元配合靈活拼裝成相適宜的污水處理設備的骨架，骨架結構穩固，拆卸亦非常方便，適用于各種污水處理工藝的殼體裝配，拼裝體積可以從幾個立方到幾千個立方，廣泛用于污水處理系統的構建與應用，通過螺栓和角碼進行固定，不易損壞，維修起來也十分方便。

　　權利要求書

　　1.一種拼裝式污水處理設備用的外骨單元，其特征在于：包括橫截面為“工”字型并沿縱向延伸的主體，所述主體的第一端面上居中具有矩形凸邊，所述矩形凸邊垂直于所述第一端面沿縱向延伸，所述主體的第二端面上居中具有橫截面為三角形的第一凸起，所述第一凸起沿縱向延伸。

　　2.如權利要求1所述的拼裝式污水處理設備用的外骨單元，其特征在于：所述第一凸起的橫截面為等腰三角形。

　　3.如權利要求2所述的拼裝式污水處理設備用的外骨單元，其特征在于：所述第一凸起的橫截面的頂角為90°，底面與所述第二端面連為一體。

　　4.如權利要求1所述的拼裝式污水處理設備用的外骨單元，其特征在于：所述第一端面上沿縱向設置有若干個第二凸起。

　　5.如權利要求4所述的拼裝式污水處理設備用的外骨單元，其特征在于：所述第二凸起的形狀為底面為正方形框的長方體，所述第二凸起的底面與所述第一端面連為一體。

　　6.如權利要求4所述的拼裝式污水處理設備用的外骨單元，其特征在于：所述第二凸起兩側的兩段矩形凸邊的端部均與所述第二凸起具有間隔。

　　7.如權利要求1所述的拼裝式污水處理設備用的外骨單元，其特征在于：材質為玻璃鋼。

　　說明書

　　拼裝式污水處理設備用的外骨單元

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及一種拼裝式污水處理設備用的外骨單元，可根據不同的污水處理規模，靈活搭建，組裝成污水處理設備內的骨架。

　　背景技術

　　傳統的污水處理成套設備一般采用集成化組合方式，在一定程度上減少空間需求，自動化程度高，操作方便，管理簡單，處理效果穩定，根據需要，可調整溶氣壓力和溶氣水回流比，可根據不同的水質及工藝要求提供單溶氣裝置或雙溶氣裝置。但是由于是集成化組合方式，出廠時骨架就已經組裝完畢，并且通過焊接進行了固定，這樣便無法根據處理水量的需要再進行擴容，組裝后設備體積較大，遠程運輸十分不便，而且焊縫在運輸、安裝和長期使用中容易損壞，造成脫焊，維修起來不方便，材料也用量較大，造成重量過大，大大的增加了運輸和異地安裝難度和成本。

　　實用新型內容

　　本實用新型要解決的技術問題是：為了解決現有技術中的污水處理成套設備采用集成化組合方式，焊縫已損壞、維修不便、運輸和異地安裝的難度較大、成本較高的問題，本實用新型提供了一種拼裝式污水處理設備用的外骨單元可根據不同規�，F(xiàn)場靈活組裝來解決上述問題。

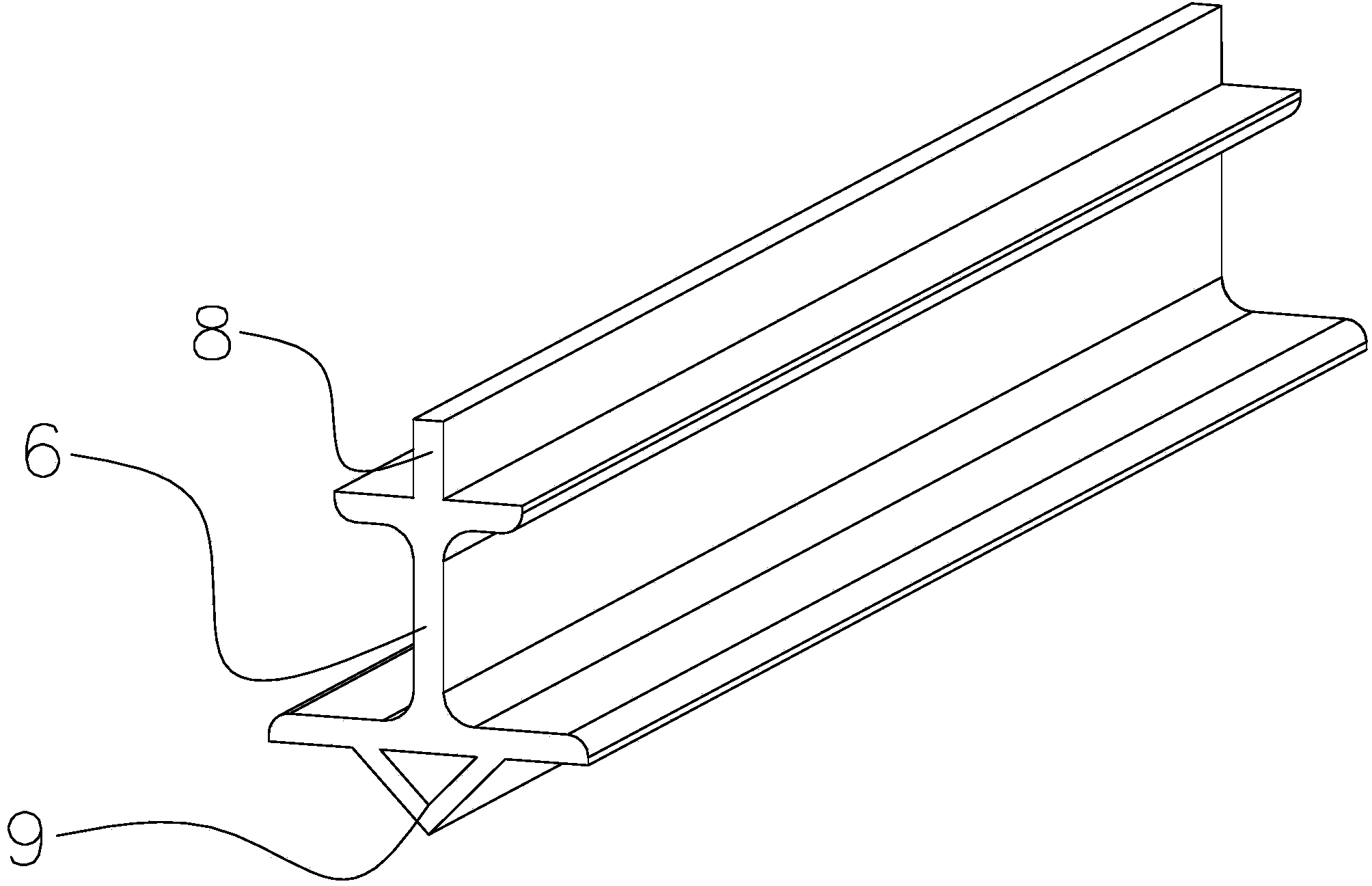

　　本實用新型解決其技術問題所采用的技術方案是：一種拼裝式污水處理設備用的外骨單元，包括橫截面為“工”字型并沿縱向延伸的主體，所述主體的第一端面上居中具有矩形凸邊，所述矩形凸邊垂直于所述第一端面沿縱向延伸，所述主體的第二端面上居中具有橫截面為三角形的第一凸起，所述第一凸起沿縱向延伸。

　　作為優選，所述第一凸起的橫截面為等腰三角形。

　　作為優選，所述第一凸起的橫截面的頂角為90°，底面與所述第二端面連為一體。

　　具體的，所述第一端面上沿縱向設置有若干個第二凸起。

　　作為優選，所述第二凸起的形狀為底面為正方形框的長方體，所述第二凸起的底面與所述第一端面連為一體。

　　具體的，所述第二凸起兩側的兩段矩形凸邊的端部均與所述第二凸起具有間隔。

　　作為優選，材質為玻璃鋼。

　　本實用新型的有益效果是，這種拼裝式污水處理設備用的外骨單元可以根據污水處理量與內骨單元配合靈活拼裝成相適宜的污水處理設備的骨架，骨架結構穩固，拆卸亦非常方便，適用于各種污水處理工藝的殼體裝配，拼裝體積可以從幾個立方到幾千個立方，廣泛用于污水處理系統的構建與應用，通過螺栓和角碼進行固定，不易損壞，維修起來也十分方便，材料用量相對過往的焊接組裝形式的污水處理成套設備節省40%以上，具有投資小、不受運輸條件的限制、建設周期短等優點。
