申請日2014.11.07
公開(公告)日2015.01.28
IPC分類號B01D61/18; C02F1/44; B01D63/02
摘要
本發明公開了一種簡易型家用膜水處理凈化器。它包括封頭、濾芯封頭、嵌入式布水器、超濾膜、筒體、導流板、凈化器進水口、超濾膜產水口、超濾膜濃水口:整個凈化器的結構為封頭套在筒體上。封頭上設有超濾膜產水口和凈化器進水口，凈化器進水口一側設有嵌入式布水器，嵌入式布水器外套有濾芯封頭，濾芯封頭上設有U型超濾膜，濾芯封頭連在筒體內的一端，筒體內另一端設有導流板和超濾膜濃水口。本發明設計合理，結構簡單，造價更低，是家庭用水理想的凈水設備。
權利要求書

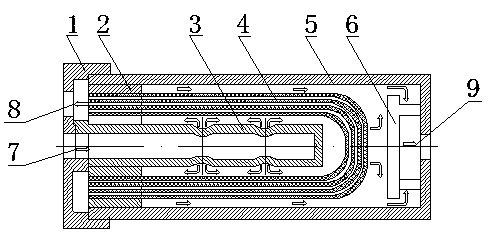

1.一種簡易型家用膜水處理凈化器，其特征在于包括封頭(1) 、濾芯封頭(2) 、嵌入式布水器(3) 、超濾膜(4) 、簡體(5) 、導流板(6) 、凈化器進水口(7) 、超濾膜產水口(8) 、超濾膜濃水口(9) ;整個凈化器的結構為封頭(1) 套在筒體上(5) ;封頭(1) 上設有超濾膜產水口(8) 和凈化器進水口(7) ，凈化器進水口(7) 一側設有嵌入式布水器(3) ，嵌入式布水器(3) 外套有濾芯封頭(2) ，濾芯封頭(2) 上設有U 型超濾膜(4) ，濾芯封頭(2) 連在簡體(5)內的一端，簡體(5) 內另一端設有導流板(6) 和超濾膜濃水口(9) 。
說明書
簡易型家用膜水處理凈化器
技術領域
本發明涉及凈化器，尤其涉及一種簡易型家用膜水處理凈化器。
背景技術
目前家庭生活中現有的家用膜凈水器種類比較多，對家庭用水的凈化效果、凈化程度深淺不一。對于目前市場上銷售的同類家用膜存在以下幾點問題:一、家用膜將膜絲裝在相應的外殼即濾筒中，再將整個濾筒作為一個元件裝在外殼體中，進行過濾，這樣做造成的結果是結構復雜、材料浪費、空間沒有得到充分利用、有效面積小;二、普遍的家用膜采用的是內壓式凈水，即外來水源先進入膜絲，經過內壓方式，連過膜壁產水，內壓式結構容易引起內孔堵塞，對進水水質要求高，其產品抗堵塞能力較差，使用壽命較短;三、普遍內壓式結構家用膜承壓范圍較小，水壓高容易破裂，抗壓能力較差。
發明內容
本發明目的是克服現有技術缺點，提供一種簡易型家用膜水處理凈化器。
簡易型家用膜水處理凈化器包括封頭、濾芯封頭、嵌入式布水器、超濾膜、筒體、導流板、凈化器進水口、超濾膜產水口、超濾膜濃水口;整個凈化器的結構為封頭套在筒體上。封頭上設有超濾膜產水口和凈化器進水口，凈化器進水口一側設有嵌入式布水器，嵌入式布水器外套有濾芯封頭，濾芯封頭上設有U 型超濾膜，濾芯封頭連在筒體內的一端，筒體內另一端設有導流板和超濾膜濃水口。
本發明采用外壓超濾膜，外壓膜膜絲不易堵塞，使用周期長:膜絲強度高，抗壓性能好， 承壓范圍可達到0.1-0. 6Mpa ;膜絲斷裂后，可自動封閉，不會混水;外壓膜有效面積大，水通量可達到同類內壓膜的180% 。
本發明將超濾膜直接置于濾筒中。超濾膜采用高通量、高品質的中空纖維膜，在同樣大小的濾筒中， 可以存放更多的膜絲，有效面積更大，達到更大的通量;超濾膜采用外壓式過濾，不易堵塞，沖洗更加方便，使整個凈水器使用周期更長久;嵌入式布水器，進水經布水器均勻分布于濾筒內部，布水沒有死角，這樣使整個凈化器布水更均勻，凈化效果更明顯;另外，這個布水增加錯流，從另一方面提升沖洗效果，延長膜壽命;超濾膜絲直接放入濾筒中，簡化結構，減少浪費，造價更低，進一步提高凈水器有效面積。
本發明設計合理，結構簡單，造價更低，是家庭用水理想的凈水設備。
