申請日2014.11.07

　　公開(公告)日2015.01.28

　　IPC分類號C02F1/00

　　摘要

　　本發明提供了一種拼裝式污水處理設備用的外墻單元，包括第一矩形板、四個等腰梯形板和至少二個第二矩形板，所述第一矩形板的四個邊分別與所述四個等腰梯形板的上底連為一體，每個所述第二矩形板的一條長邊分別與一個所述等腰梯形板的下底連為一體，所述等腰梯形板與所述第一矩形板具有夾角，這種拼裝式污水處理設備用的外墻單元可以根據污水處理量靈活拼裝成相應規模的污水處理設備的箱體，箱體結構穩固，拆卸亦非常方便，廣泛用于污水處理系統的構建與應用，通過螺栓固定，不易損壞，維修起來十分方便，材料用量相對過往的焊接組裝形式的污水處理成套設備節省40%以上，具有投資小、不受運輸條件的限制、建設周期短等優點。

　　權利要求書

　　1.一種拼裝式污水處理設備用的外墻單元，其特征在于：包括第一矩形板、四個等腰梯形板和至少二個第二矩形板，所述第一矩形板的四個邊分別與所述四個等腰梯形板的上底連為一體，每個所述第二矩形板的一條長邊分別與一個所述等腰梯形板的下底連為一體，所述等腰梯形板與所述第一矩形板具有夾角，所述第二矩形板垂直于所述第一矩形板。

　　2.如權利要求1所述的拼裝式污水處理設備用的外墻單元，其特征在于：所述等腰梯形板與所述第一矩形板的夾角為45°。

　　3.如權利要求2所述的拼裝式污水處理設備用的外墻單元，其特征在于：所述等腰梯形板上開設有若干個第一通孔。

　　4.如權利要求1所述的拼裝式污水處理設備用的外墻單元，其特征在于：所述第二矩形板上開設有若干個第二通孔。

　　5.如權利要求1所述的拼裝式污水處理設備用的外墻單元，其特征在于：所述第二矩形板的數量為四個。

　　6.如權利要求1所述的拼裝式污水處理設備用的外墻單元，其特征在于：由不飽和聚酯樹脂和無堿無捻玻璃纖維紗通過SMC模壓制成。

　　說明書

　　拼裝式污水處理設備用的外墻單元

　　技術領域

　　本發明涉及污水處理技術領域，尤其涉及一種拼裝式污水處理設備用的外墻單元，可根據不同的污水處理規模，靈活搭建，組裝成污水處理設備的箱體。

　　背景技術

　　傳統的污水處理成套設備一般采用集成化組合方式，在一定程度上減少空間需求，自動化程度高，操作方便，管理簡單，處理效果穩定，根據需要，可調整溶氣壓力和溶氣水回流比，可根據不同的水質及工藝要求提供單溶氣裝置或雙溶氣裝置。但是由于是集成化組合方式，出廠時箱體和箱體內部的骨架就已經組裝完畢，并且通過焊接進行了固定，這樣便無法根據處理水量的需要再進行擴容，組裝后設備體積較大，遠程運輸十分不便，而且焊縫在運輸、安裝和長期使用中容易損壞，造成脫焊，維修起來不方便，材料也用量較大，造成重量過大，大大的增加了運輸和異地安裝難度和成本。

　　發明內容

　　本發明要解決的技術問題是：為了解決現有技術中的污水處理成套設備采用集成化組合方式，焊縫已損壞、維修不便、運輸和異地安裝的難度較大、成本較高的問題，本發明提供了一種拼裝式污水處理設備用的外墻單元可根據不同規�，F(xiàn)場靈活組裝來解決上述問題。

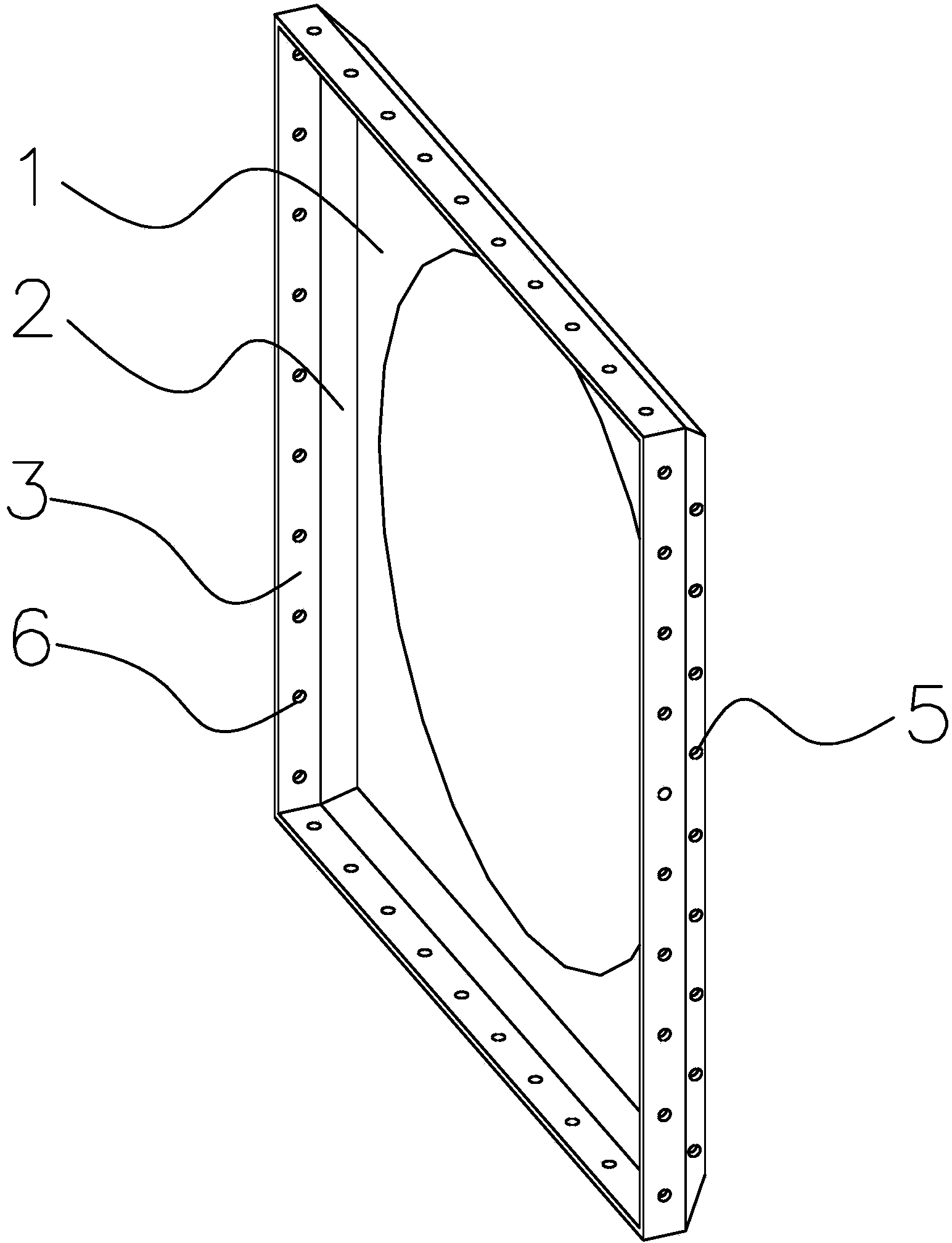

　　本發明解決其技術問題所采用的技術方案是：一種拼裝式污水處理設備用的外墻單元，包括第一矩形板、四個等腰梯形板和至少二個第二矩形板，所述第一矩形板的四個邊分別與所述四個等腰梯形板的上底連為一體，每個所述第二矩形板的一條長邊分別與一個所述等腰梯形板的下底連為一體，所述等腰梯形板與所述第一矩形板具有夾角，所述第二矩形板垂直于所述第一矩形板。

　　作為優選，所述等腰梯形板與所述第一矩形板的夾角為45°。

　　具體的，所述等腰梯形板上開設有若干個第一通孔。

　　具體的，所述第二矩形板上開設有若干個第二通孔。

　　作為優選，所述第二矩形板的數量為四個。

　　具體的，由不飽和聚酯樹脂和無堿無捻玻璃纖維紗通過SMC模壓制成。

　　本發明的有益效果是，這種拼裝式污水處理設備用的外墻單元可以根據污水處理量靈活拼裝成相應規模的污水處理設備的箱體，箱體結構穩固，拆卸亦非常方便，適用于各種污水處理工藝的殼體裝配，拼裝體積可以從幾個立方到幾千個立方，廣泛用于污水處理系統的構建與應用，通過螺栓固定，不易損壞，維修起來十分方便，材料用量相對過往的焊接組裝形式的污水處理成套設備節省40%以上，具有投資小、不受運輸條件的限制、建設周期短等優點。
