申請日2013.10.13

　　公開(公告)日2014.01.22

　　IPC分類號C02F103/32; C02F9/14

　　摘要

　　本發明涉及一種廢水的處理裝置。本發明所述的啤酒廢水的處理系統，由依次相連的調節池，初沉池，UASB反應器，沉淀池，CASS反應器組成，其中沉淀池還通過污泥管與UASB相連，初沉池，沉淀池與CASS反應器分別通過污泥管與污泥濃縮池相連，污泥濃縮池與帶式壓濾機相連。本發明的啤酒廢水的處理系統處理啤酒廢水具有良好的處理效果，出水水質指標達到《啤酒工業污染物排放標準》(GB19821--2005)。整個工藝運行效果好、運行穩定、費用低、管理方便，具有推廣價值。其每年減少COD5、CODCr、氨氮、SS排放量分別為2713、1960、72、911t，可大大減輕對環境水體的污染。環境效益十分顯著。

　　權利要求書

　　1.啤酒廢水的處理系統，其特征在于由依次相連的調節池，初沉池，UASB反應器，沉淀池，CASS反應器組成，其中沉淀池還通過污泥管與UASB相連，初沉池，沉淀池與CASS反應器分別通過污泥管與污泥濃縮池相連，污泥濃縮池與帶式壓濾機相連。

　　說明書

　　啤酒廢水的處理系統

　　技術領域

　　本發明涉及一種廢水的處理裝置。

　　背景技術

　　啤酒工業廢水包括兩部分：一是高濃度有機廢水，主要來自浸麥、糖化和發酵工序，CODCr為4000-10 000 mg/L，廢水量占總量的25%-35%;二是低濃度有機廢水，為制麥車間和罐裝車間的浸麥水、沖洗水和成品車間洗滌水，以及來自辦公樓、食堂和浴室的生活污水，CODCr為300～1 000 mg/L，廢水量占總量的65%～75%。啤酒工業廢水主要含糖類、醇類等有機物，有機物濃度較高，COD5>CODCr>0.5，非常有利于生化處理。

　　發明內容

　　本發明旨在提供一種處理效果好且運行穩定的啤酒廢水的處理系統。

　　本發明所述的啤酒廢水的處理系統，由依次相連的調節池，初沉池，UASB反應器，沉淀池，CASS反應器組成，其中沉淀池還通過污泥管與UASB相連，初沉池，沉淀池與CASS反應器分別通過污泥管與污泥濃縮池相連，污泥濃縮池與帶式壓濾機相連。

　　本發明的啤酒廢水的處理系統處理啤酒廢水具有良好的處理效果，出水水質指標達到《啤酒工業污染物排放標準》(GB 19821--2005)。整個工藝運行效果好、運行穩定、費用低、管理方便，具有推廣價值。其每年減少COD5、CODCr、氨氮、SS排放量分別為2713、1960、72、911 t，可大大減輕對環境水體的污染。環境效益十分顯著。

　　附圖說明

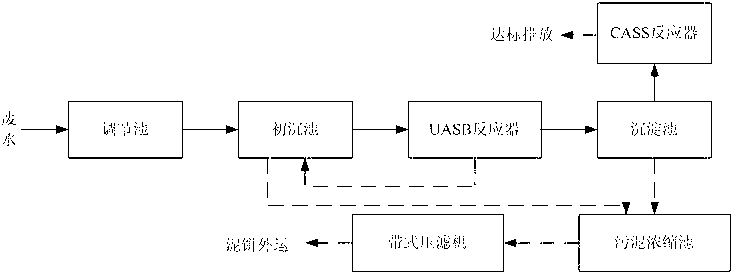

　　圖1為實施例一的結構示意圖。

　　具體實施方式

　　實施例一

　　如圖1所示，啤酒廢水的處理系統，由依次相連的調節池，初沉池，UASB反應器，沉淀池，CASS反應器組成，其中沉淀池還通過污泥管與UASB相連，初沉池，沉淀池與CASS反應器分別通過污泥管與污泥濃縮池相連，污泥濃縮池與帶式壓濾機相連。

　　調節池是鋼筋混凝土結構，停留時間為8 h，尺寸為12 m×13 m×15 m。內設潛污泵2臺，型號為150WQl45-15-11，口徑150 mm，流量145 m3/h，揚程15 m，功率11 kW。1用1備。調節池內設曝氣管進行曝氣，以防止污水中的SS在調節池內沉積而造成腐敗，風機1臺，型號為SSRl25，風量10.17 m3/min，轉速為1 630 r/min，功率11 kW，揚程39.2 kPa。

　　初沉池為鋼筋混凝土結構，表面負荷按照1.2m3/(m2·h)設計，停留時間為2 h，尺寸為14 m×9 m×5 m。投加PAC、PAM藥劑以提高沉淀效率。初沉池置于調節池上方。

　　UASB反應器為鋼筋混凝土結構，反應器由進水配水系統、反應區、三相分離器、集氣室及處理水排出系統組成。進水采用分枝式配水方式從UASB反應器的池底進入，反應器內設內循環系統，提高上升流速以利于顆粒污泥的形成。CODCr容積負荷職7 kg/(m3·d)，停留時間為10 h，尺寸為14 m×10 m×l2 m(包括三相分離器)，污泥回流量為100%。

　　三相分離器為碳鋼材質，其集氣室縫隙部分的面積占反應器總面積的15%。集氣室的高度為1.5m;在集氣室內應保持氣液界面以釋放和收集氣體，防止浮渣或泡沫層的形成;在集氣室的上部設置消泡噴嘴，當處理污水有嚴重泡沫問題時進行消泡;從三相分離器出來的甲烷氣體由管道輸送至火炬點燃燒，并留接口，以備日后利用。

　　沉淀池的結構和參數與初沉池相同。

　　CASS反應器為鋼筋混凝土結構，尺寸為42 m×7 m×5 m，反應器有效水深4.5 m，污泥區高1.3 m，緩沖區高1.2 m。一個周期為7 h，其中曝氣5 h，沉淀1 h，排水1 h;在反應器的進水端設置生物選擇器，尺寸為2.8 m ×2.8 m×5 m;運行方式為連續進水，間歇出水，沒有明顯的反應階段和閑置階段;將主反應區的部分剩余污泥通過污泥回流泵回流至生物選擇器，泵型號為lOOWQ-70-10-4，流量70m3/h，揚程10 m，功率4 kW�；亓鞅梅旁诔氐椎乜觾�(nèi)，地坑尺寸為1 m×l m×0.3 m;采用鼓風曝氣，曝氣量為2600 m3/h，風機設2臺，型號為SSR200，風量43.78 m3/min，轉速1150 r/min，功率55 kW，揚程49.0kPa。微孔曝氣器1000個，直徑為D250;潷水器4臺，型號為PPS一500。功率0.75 kW;進水量由電磁流量計控制。

　　污泥濃縮池為鋼筋混凝土結構，尺寸為9 m×45 m×3 m。

　　帶式壓濾機。型號為DLY-1000，帶寬1 m，整機功率1.1 kW，外形尺寸為4.4 m×1.4 m×2.19 m。壓濾機沖洗水取自沉淀池出水，沖洗水壓0.7 MPa，水量為6.0 m3/h。
