申請日2013.10.13

　　公開(公告)日2014.01.22

　　IPC分類號C02F9/04

　　摘要

　　本發明公開了高頻電路板電鍍廢水化學處理水的回用裝置，它的電鍍缸的出水口依次與清洗缸Ⅰ、回收缸Ⅰ、清洗缸Ⅱ、回收缸Ⅱ、清洗缸Ⅲ和回收缸Ⅲ連通，回收缸Ⅲ的輸出口與斜管沉淀池的入口相連通，斜管沉淀池的出口與活性碳吸附塔的輸入口相連通，活性碳吸附塔的輸出口分為兩條支路，一條支路與收集回收池的輸入口連通，收集回收池的輸出口與細沙過濾水池輸入口連通，細沙過濾水池的輸入口分別與清洗缸Ⅰ和清洗缸Ⅲ回流口連通，另一條支路也與清洗缸Ⅰ和清洗缸Ⅲ回流口連通。

　　權利要求書

　　1.一種高頻電路板電鍍廢水化學處理水的回用裝置，其特征是它包括電鍍 缸、清洗缸Ⅰ、回收缸Ⅰ、清洗缸Ⅱ、回收缸Ⅱ、清洗缸Ⅲ、回收缸Ⅲ、斜管 沉淀池、活性碳吸附塔、收集回收池和細沙過濾水池，電鍍缸的出水口依次與 清洗缸Ⅰ、回收缸Ⅰ、清洗缸Ⅱ、回收缸Ⅱ、清洗缸Ⅲ和回收缸Ⅲ連通，回收 缸Ⅲ的輸出口與斜管沉淀池的入口相連通，斜管沉淀池的出口與活性碳吸附塔 的輸入口相連通，活性碳吸附塔的輸出口分為兩條支路，一條支路與收集回收 池的輸入口連通，收集回收池的輸出口與細沙過濾水池輸入口連通，細沙過濾 水池的輸入口分別與清洗缸Ⅰ和清洗缸Ⅲ回流口連通，另一條支路也與清洗缸 Ⅰ和清洗缸Ⅲ回流口連通。

　　2.根據權利要求1所述的高頻電路板電鍍廢水化學處理水的回用裝置，其 特征是所述的電鍍缸與清洗缸Ⅰ之間設有清洗板Ⅰ。

　　3.根據權利要求1所述的高頻電路板電鍍廢水化學處理水的回用裝置，其 特征是所述的回收缸Ⅰ與清洗缸Ⅱ之間設有清洗板Ⅱ。

　　4.根據權利要求1所述的高頻電路板電鍍廢水化學處理水的回用裝置，其 特征是所述的回收缸Ⅱ與清洗缸Ⅲ之間設有清洗板Ⅲ。

　　說明書

　　高頻電路板電鍍廢水化學處理水的回用裝置

　　技術領域

　　本發明涉及電鍍廢水的化學處理，尤其是一種高頻電路板電鍍廢水化學處 理水的回用裝置。

　　背景技術

　　節能減排技術是當前電路板行業的前沿技術，電路板電鍍廢水現用裝置對 處理不同廢水(鍍銅、鍍錫等)要用到不同的物料(比如膜分離技術要用到不 同的生物膜，每種生物膜的價格相當昂貴)要加多套反滲透系統，并定期換膜， 導致運行廢水處理設備的成本較大，高頻電路板電鍍工藝簡單，工藝時間短， 產生的廢水如利用廢水處理設備處理，成本較高，水還無法回用。

　　發明內容

　　本發明提供了一種高頻電路板電鍍廢水化學處理水的回用裝置，它能使高 頻電路板電鍍清洗工序產生的廢水做到零排放或微排放，通過本發明方法處理 后，水可以再次回用，達到減少廢水用量70%-80%，減少污水處理量50%-60 %，運行成本比其他廢水處理方法能降低90%。

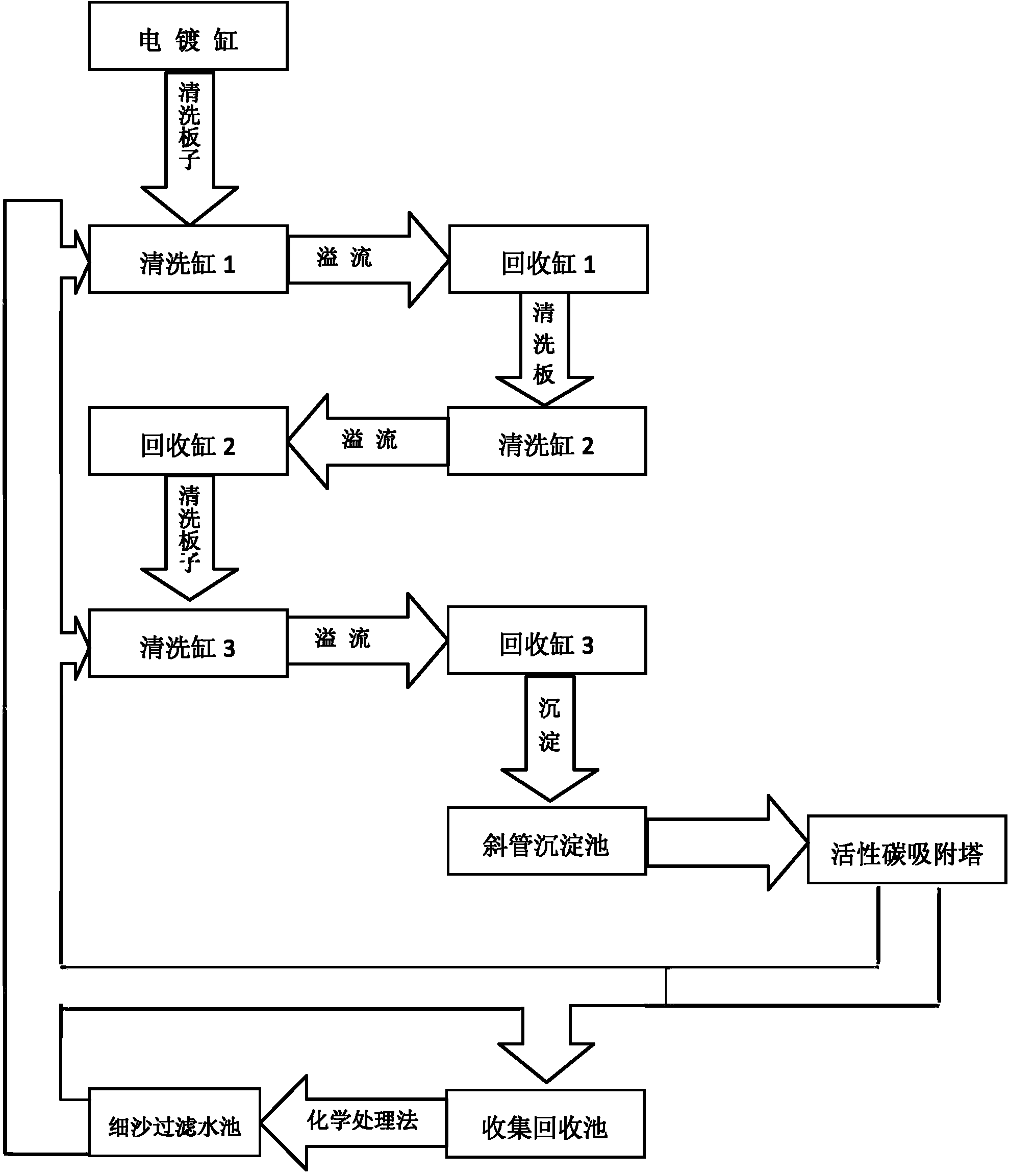

　　本發明采用了以下技術方案：一種高頻電路板電鍍廢水化學處理水的回用 裝置，其特征是它包括電鍍缸、清洗缸Ⅰ、回收缸Ⅰ、清洗缸Ⅱ、回收缸Ⅱ、 清洗缸Ⅲ、回收缸Ⅲ、斜管沉淀池、活性碳吸附塔、收集回收池和細沙過濾水 池，電鍍缸的出水口依次與清洗缸Ⅰ、回收缸Ⅰ、清洗缸Ⅱ、回收缸Ⅱ、清洗 缸Ⅲ和回收缸Ⅲ連通，回收缸Ⅲ的輸出口與斜管沉淀池的入口相連通，斜管沉 淀池的出口與活性碳吸附塔的輸入口相連通，活性碳吸附塔的輸出口分為兩條 支路，一條支路與收集回收池的輸入口連通，收集回收池的輸出口與細沙過濾 水池輸入口連通，細沙過濾水池的輸入口分別與清洗缸Ⅰ和清洗缸Ⅲ回流口連 通，另一條支路也與清洗缸Ⅰ和清洗缸Ⅲ回流口連通。

　　所述的電鍍缸與清洗缸Ⅰ之間設有清洗板Ⅰ。所述的回收缸Ⅰ與清洗缸Ⅱ 之間設有清洗板Ⅱ。所述的回收缸Ⅱ與清洗缸Ⅲ之間設有清洗板Ⅲ。

　　本發明具有以下有益效果：采用了以上技術方案后，本發明能使高頻電路 板電鍍清洗工序產生的廢水做到零排放或微排放，在不經過污水處理系統的情 況下，水可以再次回用，達到減少廢水用量70%-80%，減少污水處理量50% -60%，運行成本比其他廢水處理方法能降低90%，回用水制備使用的酸堿再用 于污水處理，不產生費用，清洗缸中清洗水多次循環使用后，在重金屬富集到 一定濃度后(不符合清洗水標準)將清洗缸中的廢水通過斜管沉淀，活性碳吸 附后排至收集回收池，采用化學法進行處理，處理后的清洗液經細沙過濾可以 再次使用，從而達到了電鍍廢水零排放的目的。
