申請日2013.10.12

　　公開(公告)日2014.01.22

　　IPC分類號C02F3/30; C02F103/36; C02F3/28

　　摘要

　　本發明公開了一種采用ASBR工藝預處理羧甲基纖維素鈉生產廢水的方法。廢水先進入調節池中進行水量、水質調節，然后提升至ASBR反應池中，利用電動潛水攪拌器間歇式攪拌反應20～23h，沉淀0.8～1.2h，沉淀上清液由潷水器自流入好氧深度處理單元，ASBR反應池水位下降至設定水位后，停止排水，重新進水，ASBR開始下一個運行周期。剩余污泥及調節池沉淀污泥提升至污泥濃縮池進行濃縮、壓濾脫水，上清液及壓濾液回流至調節池，脫水泥餅外運。厭氧產生的沼氣收集到柔性雙膜儲氣柜中。本方法在降低羧甲基纖維素鈉生產廢水的CODcr、回收沼氣的同時，將高分子有機物分解為戊醇、醋酸鈉、葡萄糖等小分子有機物和CO2、CH4、H2O等，提高了廢水可生化性，有利于后續好氧深度處理。

　　權利要求書

　　1.一種采用ASBR工藝預處理羧甲基纖維素鈉生產廢水的方法，其特征是采用如下步驟：

　　(1)羧甲基纖維素鈉生產廢水進入調節池進行水量、水質調節;

　　(2)調節池中廢水由耐腐蝕泵注入ASBR反應池中，當廢水注入至池中設定水位時，停止耐腐蝕泵;

　　(3)廢水在ASBR反應池中進行生化反應同時，開啟ASBR反應池池底的電動潛水攪拌器進行機械攪拌，攪拌方式為間歇攪拌。廢水在ASBR反應池內生化反應設定時間后，停止攪拌，進行自然沉淀;

　　(4)沉淀后的上清液通過潷水器自流進入好氧深度處理單元。當ASBR池中水位下降到設定水位時，潷水器停止排水，重新開啟耐腐蝕泵進水，ASBR反應器進入下一個運行周期，即回到步驟(2)。

　　(5)調節池中的沉淀污泥和ASBR反應池的剩余污泥進入污泥濃縮池，利用板框壓濾機對污泥濃縮池中的污泥進行壓濾脫水，脫水后的泥餅外運，壓濾液和污泥濃縮池的上清液回流至調節池。

　　2.根據權利要求1所述的一種采用ASBR工藝預處理羧甲基纖維素鈉生產廢水的方法，其特征是：利用柔性雙膜儲氣柜收集ASBR反應池產生的沼氣。

　　3.根據權利要求1所述的一種采用ASBR工藝預處理羧甲基纖維素鈉生產廢水的方法，其特征是：ASBR反應池的進水時間20～30min、溫度30～40℃、pH值6.0～7.2、反應時間20～23h、泥齡9～11d、污泥負荷0.28～0.40kgCOD/(kgMLSS·d)、SV30～40%。

　　說明書

　　一種采用ASBR工藝預處理羧甲基纖維素鈉生產廢水的方法

　　一、技術領域

　　本發明屬于污水處理技術領域，具體涉及一種采用ASBR工藝預處理羧甲基纖維素鈉生產廢水的方法。

　　二、背景技術

　　羧甲基纖維素鈉，又名乙醇鈉纖維素、堿纖維素等(Caboxy Methyl Cellulose，簡稱CMC)，是一種由天然高分子材料纖維素通過化學反應改性生產的具有醚結構的物質，有“工業味精”之稱，廣泛用于食品、醫藥、牙膏、紡織等行業，市場銷量大，效益好。然而，目前國內廣泛采用以精致棉短絨、氯乙酸、乙醇等為原料生產羧甲基纖維素鈉的工藝普遍存在著原料消耗大且利用率低的問題(特別是醚化劑氯乙酸的利用率很低，僅有50～60%得到利用)，未反應完的原料也進入生產廢水中;因此，產生的羧甲基纖維素鈉生產廢水既含有羥乙酸鈉、氯乙酸、乙醇、乙醇鈉等有機物，又含有纖維素、羧甲基纖維素鈉等高分子有機物，CODcr高達20000～25000mg/L。

　　目前國內對羧甲基纖維素鈉生產廢水處理的報道有：潘碌亭等采用鐵炭微電解法、UASB工藝處理羧甲基纖維素鈉生產廢水，其中《工業用水與廢水》2007年12月第38卷第6期28～30頁報道了其利用鐵炭微電解法預處理羧甲基纖維素鈉生產廢液，這種預處理能去除35.14%的CODcr�！董h(huán)境工程》2012年10月第30卷第5期39～41頁報道了楊軍等采用膜生物處理工藝(MBBRTM+生化反應+MBR工藝)處理高鹽高濃度羧甲基纖維素鈉廢水，處理后的羧甲基纖維素鈉廢水的CODcr值降到1000mg/L以下。由于羧甲基纖維素鈉生產廢水屬于高濃度的化工廢水，廢水中含有纖維素、羧甲基纖維素鈉等高分子有機物，采用鐵碳微電解法預處理羧甲基纖維素鈉生產廢水，雖能降低廢水的CODcr，但是其中纖維素、羧甲基纖維素鈉等高分子有機物不能被分解，導致后續的好氧生化處理效果較差，此外，由于纖維素、羧甲基纖維素鈉存在于廢水中，SS較高，易造成鐵碳微電解反應器堵塞。針對以上問題，需要尋求一種新的羧甲基纖維素鈉生產廢水預處理的方法尤為迫切。

　　厭氧序批式反應器(Anaerobic Squencing BatchReactor，簡稱ASBR)是20世紀90年代由美國R.R.Dague等在厭氧活性污泥法等研究基礎上提出并發展的一種新型高效厭氧反應器，具有在反應器內快速形成降解性能好、活性高的顆粒污泥的特點，近年來，利用ASBR工藝預處理高濃度有機廢水得到了眾多環保研究者關注。《環境工程》2006年2月第24卷第1期18～21頁報道了王亮等采用ASBR預處理含纖維素豆制品廢水，ASBR反應器內能快速形成顆粒污泥，對CODcr的去除率達到83.54%;《工業用水與廢水》2002年第33卷第5期 17～20頁報道了李亞新等采用ASBR預處理焦化廢水，甲烷化率達到41.9%，CODcr去除率達到40%;張文藝(即本發明人)2002年也曾在《農業工程學報》第18卷第6期127～129頁發表過采用ASBR處理屠宰廢水實驗研究，CODcr去除率達到88.52%。本發明立足于此，提出一種采用ASBR工藝預處理羧甲基纖維素鈉生產廢水的方法。

　　三、發明內容

　　本發明的目的是針對羧甲基纖維素鈉生產廢水的處理難題，通過在ASBR反應器中馴化出高效降解有機物的厭氧顆粒污泥，分解廢水中羧甲基纖維素鈉等高分子有機物，在降低廢水中的CODcr同時，提高廢水的可生化性，有利于后續的好氧深度處理，從而尋求一種實用的羧甲基纖維素鈉生產廢水預處理的方法。

　　本發明主要原理是利用ASBR反應器中形成的高效降解有機物的厭氧顆粒污泥通過水解酸化和產甲烷生物降解兩個階段的作用，將廢水中的高分子有機物轉化成戊醇、醋酸鈉、葡萄糖等小分子有機物和CO2、CH4、NaOH、H2O等，使其在后續的好氧深度處理單元中更易生物降解。羧甲基纖維素鈉生產廢水在厭氧顆粒污泥作用下的生物化學反應式如下：

　　本發明的技術方案是：一種利用ASBR工藝預處理羧甲基纖維素鈉生產廢水的方法，其工藝流程示意圖如說明書附圖所示。羧甲基纖維素鈉生產廢水經調節池1由耐腐蝕泵2注入ASBR反應池3中，廢水注入至設定水位后，停止耐腐蝕泵2，廢水在ASBR反應池3中進行生化反應同時，開啟ASBR反應池池底的電動潛水攪拌器進行機械攪拌，攪拌方式為間歇攪拌。廢水在ASBR反應池內生化反應至設定的時間后，停止攪拌，進行自然沉淀。沉淀后 的上清液通過潷水器自流進入好氧深度處理單元4，ASBR池中水位下降到設定水位后，潷水器停止排水，重新開啟耐腐蝕泵2進水，ASBR進入下一個運行周期;調節池1中的沉淀污泥和ASBR反應池3的剩余污泥進入污泥濃縮池5，利用板框壓濾機6對污泥濃縮池5中的污泥進行壓濾脫水，脫水后的泥餅外運，壓濾液和污泥濃縮池5的上清液回流至調節池1，柔性雙膜儲氣柜7收集ASBR反應池3產生的沼氣。

　　應用本發明處理羧甲基纖維素鈉生產廢水的運行參數為：進水時間20～30min，溫度30～40℃，pH值6.0～7.2，采用間歇攪拌方式，每小時攪拌6～8min，電動潛水攪拌器轉速40～65r/min，反應時間20～23h，沉淀時間0.8～1.2h，污泥泥齡9～11d，污泥負荷0.28～0.40kgCOD/(kgMLSS·d)，SV30～40%。在此工藝參數條件下，處理流量為46～54m3/d羧甲基纖維素鈉生產廢水，其CODcr去除率可達60.79～70.18%，沼氣產生量可達1245～2199m3/d。

　　本工藝的主要特點是ASBR反應池中形成的厭氧顆粒污泥通過厭氧水解酸化和產甲烷作用降解廢水中的高分子有機物，使其分解為戊醇、醋酸鈉、葡萄糖等小分子有機物和CO2、CH4、NaOH、H2O等，有利于后續的好氧深度處理，同時也實現了廢水中的CODcr部分去除，產生的甲烷可作為能源回收利用，從而具有能耗小、投資省、占地少、運行費用低等優點。四、附圖說明

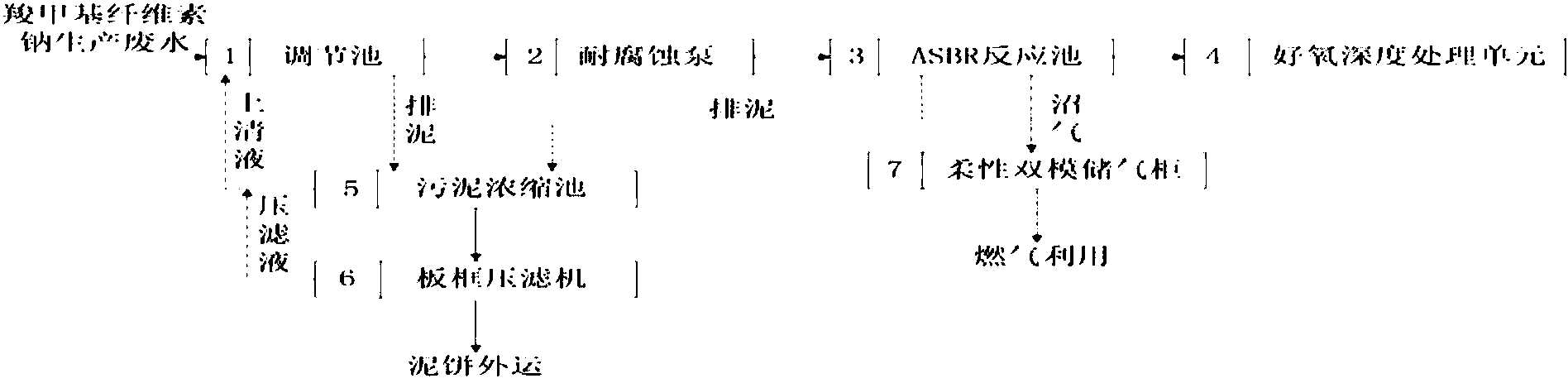

　　附圖1：ASBR工藝預處理羧甲基纖維素鈉生產廢水工藝流程示意圖

　　圖中數字：1—調節池;2—耐腐蝕泵;3—ASBR反應池;4—好氧深度處理單元;5—污泥濃縮池;6—板框壓濾機;7—柔性雙膜儲氣柜。

　　五、具體實施方式：

　　實施例中的ASBR反應池的平面尺寸為5000mm×3000mm×4000mm;水深3500mm，超高500mm。羧甲基纖維素鈉生產廢水進入調節池1，由耐腐蝕泵2注入ASBR反應池3中，進水時間20～30min，廢水注入至設計水位后，停止耐腐蝕泵2，開啟ASBR反應池池底電動潛水攪拌器進行機械攪拌，攪拌方式為間歇攪拌，每小時攪拌6～8min，反應時間20～23h;沉淀0.8～1.2h，沉淀后的上清液通過潷水器自流入好氧深度處理單元4，反應池內水位下降至設定水位后，潷水器停止排水，重新開啟耐腐蝕泵2進水，ASBR反應器進入下一個運行周期;ASBR反應池3中的剩余污泥和調節池1中的沉淀污泥進入污泥濃縮池5，利用板框壓濾機6對污泥濃縮池5濃縮后的污泥進行壓濾脫水，脫水后的泥餅外運，污泥濃縮池5的上清液和板框壓濾機6的壓濾液回到調節池1，ASBR反應池3產生的沼氣收集到柔性雙膜儲氣柜7中。表1為采用ASBR工藝預處理羧甲基纖維素鈉生產廢水的5個實施例�？梢钥闯�，當流 量為46～54m3/d、進水CODcr為15473～25843mg/L、污泥負荷為0.28～0.40kgCOD/(kgMLSS·d)、SV為32～40%、溫度為30～40℃時，其CODcr的去除率可達60.79～70.18%、沼氣產生量可達1245～2199m3/d。
