申請日2013.10.13

　　公開(公告)日2014.01.22

　　IPC分類號C02F9/14

　　摘要

　　本發明所述的煤氣化廢水深度處理系統涉及一種廢水的處理系統。該煤氣化廢水深度處理系統由依次相連的二級內循環UASB-ABFB反應器，預混罐，提升泵和臭氧氧化塔組成。本發明所述的系統對煤化工廢水的處理效果好，系統運行穩定。并且系統總的水力停留時間比現有文獻報道的短，各項出水指標均滿足《污水綜合排放標準》(GB8978—1996)一級排放標準要求。

　　權利要求書

　　1.煤氣化廢水深度處理系統，其特征在于由依次相連的二級內循環UASB-ABFB反應器，預混罐，提升泵和臭氧氧化塔組成。

　　2.如權利要求1所述的煤氣化廢水深度處理系統，其特征在于所述的二級內循環UASB-ABFB反應器是由UASB反應器，ABFB反應器和內循環系統組成。

　　3. 如權利要求2所述的煤氣化廢水深度處理系統，其特征在于所述的UASB反應器包括圓柱形主體和均設在上部的三相分離器組成。

　　4. 如權利要求2所述的煤氣化廢水深度處理系統，其特征在于所述的ABFB反應器為矩形，其內均勻設置了兩個垂直的折流板。

　　說明書

　　煤氣化廢水深度處理系統

　　技術領域

　　本發明涉及一種廢水的處理系統。

　　背景技術

　　煤化工企業排放廢水以高濃度煤氣洗滌廢水為主，COD Cr一般在5 000mg/L左右，氨氮在200～500mg/L，廢水含有酚類、多環芳香族化合物及含氮、氧、硫的雜環化合物等有機污染物,是一種典型的難降解有機工業廢水。單一廢水處理單元難以同時有效脫除上述污染物。

　　發明內容

　　本發明旨在提供一種使出水能滿足《污水綜合排放標準》(GB 8978—1996)一級標準要求的煤氣化廢水深度處理系統。

　　本發明所述的煤氣化廢水深度處理系統，由依次相連的二級內循環UASB-ABFB反應器，預混罐，提升泵和臭氧氧化塔組成。

　　優選地，所述的二級內循環UASB-ABFB反應器是由UASB反應器，ABFB反應器和內循環系統組成。

　　更優選地，所述的UASB反應器包括圓柱形主體和均設在上部的三相分離器組成。

　　或者更優選地，所述的ABFB反應器為矩形，其內均勻設置了兩個垂直的折流板。

　　本發明所述的系統對煤化工廢水的處理效果好，系統運行穩定。并且系統總的水力停留時間比現有文獻報道的短，各項出水指標均滿足《污水綜合排放標準》(GB 8978—1996)一級排放標準要求。

　　附圖說明

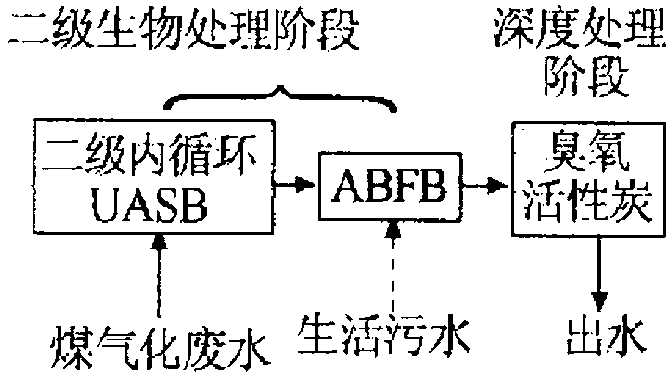

　　圖1為實施例一的結構示意圖。

　　具體實施方式

　　如圖1所示，本發明的煤氣化廢水深度處理系統，由依次相連的二級內循環UASB-ABFB反應器，預混罐，提升泵和臭氧氧化塔組成。

　　其中二級內循環UASB-ABFB反應器是由UASB反應器，ABFB反應器和內循環系統組成。UASB反應器主體分別由D 20 cm×120 cm、D 25 cm×120 cm的圓形有機玻璃柱制成，上部均設三相分離器，有效容積分別為35、55 L，為保持反應器內溫度。外壁裹有保溫材料并設有恒溫設施。運行條件為(30±2)℃，pH控制在7.3～8.0，HRT分別為8、12.5 h。

　　ABFB反應器為矩形有機玻璃反應器，尺寸為45 cm×25 cm×38 cm，反應器中均勻分布兩個垂直折流板，廢水在反應器內沿折流板作上下折流流動。整個反應器相當于3個完全混合的反應器串聯在一起，采用立方體聚乙烯(PE)多孔填料為生物載體，反應器底部鼓風曝氣提供載體流化動力和反應耗氧。運行條件為(30±2)℃，pH控制在6.8～7.5，HRT為8h，D0控制在1.0mg/L。

　　二級內循環UASB-ABFB反應器出水首先進入預混罐內進行臭氧預曝氣，以020RB—X20小型水冷臭氧發生器為氣源。溶解一定濃度臭氧的廢水再經提升泵進人臭氧氧化塔，調節流量可控制空速，塔內裝填活性炭。氧化塔尺寸為D20cm×100 cm.填料裝填體積為20L。
