申請日2013.10.12

　　公開(公告)日2014.04.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種組合式生活污水處理裝置，包括格由雜物池和除油沉沙池組成的柵除油沉沙池、好氧生物處理池和旋流式沉淀池;雜物池和除油沉沙池的連接處設有格柵，除油沉沙池內的上部設有濾油網和出油口、下端設有除沙排污口，除沙排污口上設有抽拉閘閥;好氧生物處理池的底部設有曝氣頭、上部設有流帶量計、泥漿泵和充氧機的隔板，曝氣頭的上面設有活性污泥層;旋流式沉淀池的上部呈圓柱體狀，下部呈圓錐體狀，底部設有排污口，排污口上設有抽拉閘閥，旋流式沉淀池的出液口通過分支管路與紫外線滅菌器和生物濾池濕地連通。本實用新型經去雜、除油、沉沙、活性污泥處理和旋流沉淀、紫外線殺菌、濕地凈化，排出的中水再回用到生活。

　　權利要求書

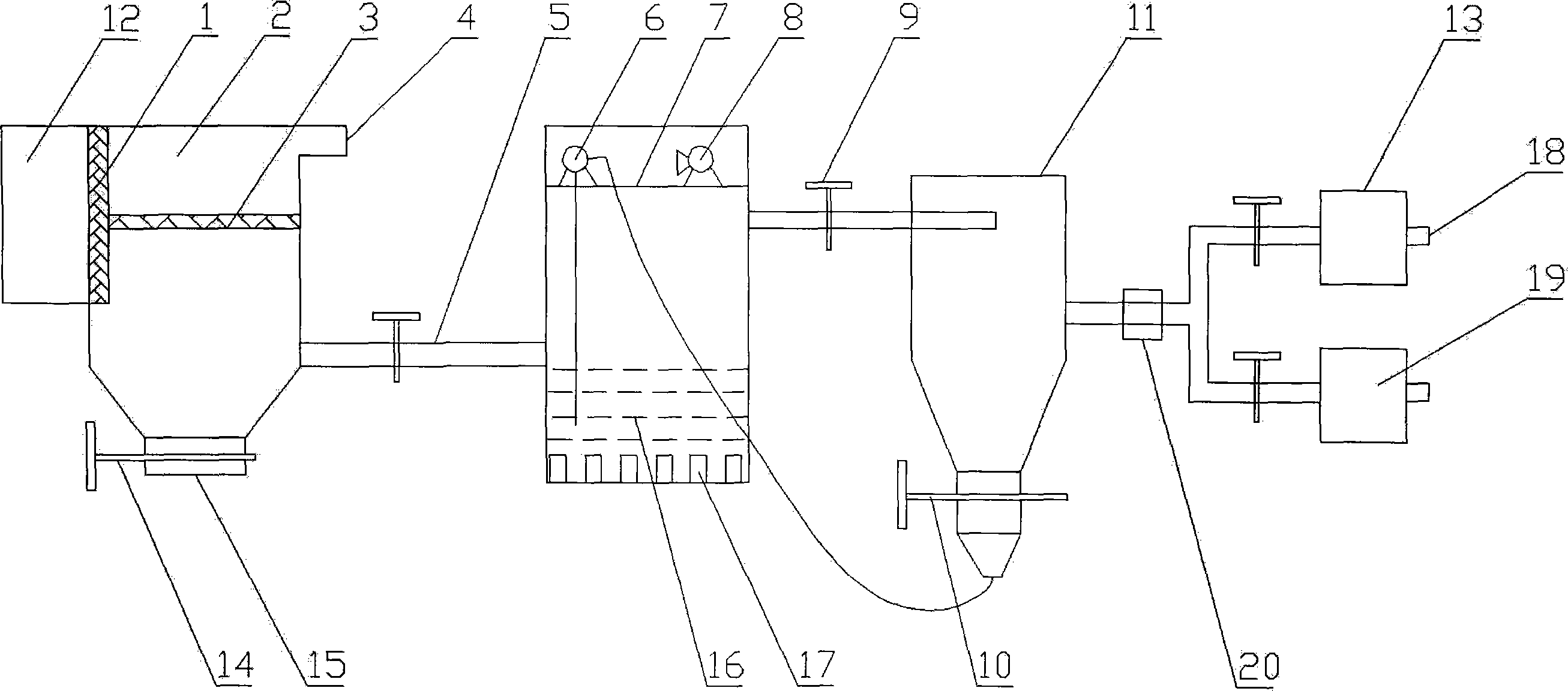

　　1.一種組合式生活污水處理裝置，包括由管路相互連通的格柵除油沉沙池、好氧生物處 理池和旋流式沉淀池;其特征是所述格柵除油沉沙池由雜物池和除油沉沙池組成，所述雜物 池和除油沉沙池的連接處設有格柵，所述除油沉沙池內的上部設有濾油網，除油沉沙池上端 的一側設有出油口，除油沉沙池的下端設有除沙排污口，除沙排污口上設有抽拉閘閥;所述 好氧生物處理池的底部設有曝氣頭，曝氣頭的上面設有高效微生物活性污泥層，好氧生物處 理池的上部設有隔板，隔板上設有流量計、泥漿泵和充氧機;所述旋流式沉淀池的上部呈圓 柱體狀，下部呈圓錐體狀，底部設有排污口，排污口上設有抽拉閘閥，所述旋流式沉淀池的 出液口通過分支管路分別與紫外線滅菌器和生物濾池濕地連通，紫外線滅菌器和生物濾池濕 地上分別設有中水回用連接管。

　　2.根據權利要求1所述的一種組合式生活污水處理裝置，其特征是所述格柵除油沉沙池、 好氧生物處理池、旋流式沉淀池和紫外線滅菌器及生物濾池濕地的連通管路上分別設有帶流 量計的閘閥。

　　3.根據權利要求1所述的一種組合式生活污水處理裝置，其特征是所述旋流式沉淀池底 部的排污口上設有與泥漿泵連接的吸泥管，所述旋流式沉淀池的出液口上設有過濾器。

　　說明書

　　組合式生活污水處理裝置

　　技術領域 本實用新型屬于污水處理技術領域，具體涉及一種組合式生活污水處理裝置。

　　背景技術 目前，生活污水的來源主要有：城鎮生活污水、農村生活污水、工礦企業生 活污水以及賓館、飯店污水等。這些生活污水大多不經處理直接沿街道兩旁的陽溝或陰溝排 往河流，或在陽溝內蒸發，這樣既污染環境，又浪費水資源。

　　發明內容 本實用新型的目的是解決現有技術存在環境污染、水資源浪費的技術問題， 提供一種組合式生活污水處理裝置，以克服現有技術的不足。

　　為了實現上述目的，本實用新型組合式生活污水處理裝置，包括由管路相互連通的格柵 除油沉沙池、好氧生物處理池和旋流式沉淀池;其要點是所述格柵除油沉沙池由雜物池和除 油沉沙池組成，所述雜物池和除油沉沙池的連接處設有格柵，所述除油沉沙池內的上部設有 濾油網，除油沉沙池上端的一側設有出油口，除油沉沙池的下端設有除沙排污口，除沙排污 口上設有抽拉閘閥;所述好氧生物處理池的底部設有曝氣頭，曝氣頭的上面設有高效微生物 活性污泥層，好氧生物處理池的上部設有隔板，隔板上設有流量計、泥漿泵和充氧機;所述 旋流式沉淀池的上部呈圓柱體狀，下部呈圓錐體狀，底部設有排污口，排污口上設有抽拉閘 閥，所述旋流式沉淀池的出液口通過分支管路分別與紫外線滅菌器和生物濾池濕地連通，紫 外線滅菌器和生物濾池濕地上分別設有中水回用連接管。

　　所述格柵除油沉沙池、好氧生物處理池、旋流式沉淀池和紫外線滅菌器及生物濾池濕地 的連通管路上分別設有帶流量計的閘閥。

　　所述旋流式沉淀池底部的排污口上設有與泥漿泵連接的吸泥管，所述旋流式沉淀池的出 液口上設有過濾器。

　　本實用新型經去雜、除油、沉沙、高效微生物活性污泥處理和旋流沉淀，再經紫外線殺 菌或濕地凈化，排出的中水可以再回用到生活，如充便、農田灌溉等。解決了現有技術存在 環境污染、水資源浪費和污泥量大的技術問題。
