申請日2013.10.12

　　公開(公告)日2014.04.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了豬場高濃度污水處理系統，該系統包括組合氣浮、生物濾池和內置球狀膜的生化處理池。有益效果：干污物作有機肥可促進生豬生產良性生態循環發展，帶動農業結構優化調整;一級物化加好氧生化即A2O+MBBR法處理豬場的污水，降低昂貴的處理成本，便于推廣;有效處理高濃度豬場污水，使之達到國家排放標準，使用中水回收，節約水資源;乳液PAM的應用，保持污泥熱值的同時，提高污泥有機物的含量，達到了污泥減量化、無害化目的，為污泥資源化預留了可持續發展的道路，拓展了生化污泥利用的途徑。

　　權利要求書

　　1.豬場高濃度污水處理系統，其特征在于：該系統包括組合氣浮、生物濾池和內置球狀膜的生化處理池，所述組合氣浮分別與兩個化學試劑計量連續注入箱、物化污泥池、生物濾池和格柵井通過管道相連，所述生物濾池與內置球狀膜的生化處理池的一端通過管道相連，所述內置球狀膜的生化處理池上設有供氧設備，所述內置球狀膜的生化處理池的另一端與沉淀池的一端通過管道相連，所述沉淀池的另一端與物化污泥池通過管道相連，所述物化污泥池與帶式壓濾處理設備的一端通過管道相連，所述壓濾處理設備的另一端與厭氧水解池的一端通過管道相連，所述厭氧水解池的另一端與格柵井的一端通過管道相連。

　　2.根據權利要求1所述的豬場高濃度污水處理系統，其特征在于：所述化學試劑箱中選用的化學試劑為堿式氯化鋁溶液混凝劑和乳液PAM助凝劑。

　　說明書

　　豬場高濃度污水處理系統

　　技術領域

　　本實用新型涉及生豬生產領域，尤其涉及豬場高濃度污水處理系統。

　　背景技術

　　生豬生產是農村經濟鏈中的重要組成部分，但生豬生產形成污水量大、濃度高的問題嚴重影響周邊的生態環境和居民生活，是規模豬場生產中亟待解決的問題。目前，對污水治理有很多研究。在《生豬養殖場廢水處理工程設計與運行調試》(《廣東農業科學》2010年37卷1期)中提出采用厭氧-好氧-混凝沉淀工藝來處理高濃度養豬場廢水;在《MBBR法處理養豬場污水實驗研究》(《長春理工大學學報》2009年32卷1期)中提出采用移動床生物膜反應器(MBBR)處理養豬場污水;在《高分散、高傳質好氧生化反應器的處理效果》(《中國給水排水》2002年18卷2期)中提出采用高分散系高傳質好氧生化反應器對中高濃度廢水進行直接好氧曝氣處理。這些方法雖然比傳統污水處理方式改進很多，但是在處理過程中對于污泥的處理忽視了生態的循環發展同時也忽視了水的回收利用，因此，為了解決上述問題，本發明提供了一種新的技術方案。

　　實用新型內容

　　針對上述問題，本實用新型提供豬場高濃度污水處理系統。

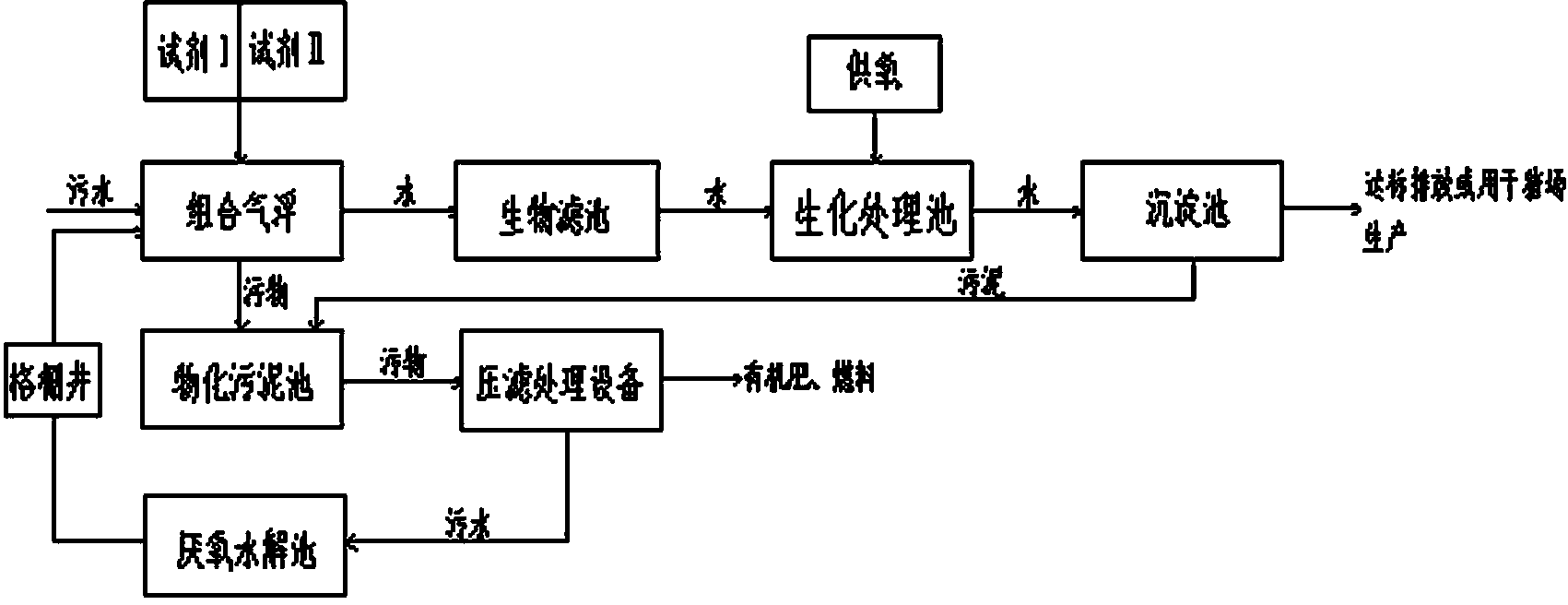

　　本實用新型采用的技術方案：豬場高濃度污水處理系統包括組合氣浮、生物濾池和內置球狀膜的生化處理池，組合氣浮分別與兩個化學試劑計量連續注入箱、物化污泥池、生物濾池和格柵井通過管道相連，生物濾池與內置球狀膜的生化處理池的一端通過管道相連，內置球狀膜的生化處理池上設有供氧設備，內置球狀膜的生化處理池的另一端與沉淀池的一端通過管道相連，沉淀池的另一端與物化污泥池通過管道相連，物化污泥池與帶式壓濾處理設備的一端通過管道相連，壓濾處理設備的另一端與厭氧水解池的一端通過管道相連，厭氧水解池的另一端與格柵井的一端通過管道相連。

　　化學試劑箱中選用的化學試劑為堿式氯化鋁溶液混凝劑和乳液PAM助凝劑，PAM是聚丙酰胺，乳液PAM為陽離子聚合物。

　　本實用新型的有益效果：促進生豬生產良性生態循環發展，帶動農業結構優化調整;降低昂貴的處理成本，便于推廣;有效處理高濃度豬場污水，使之達到國家排放標準，使用中水回收，節約了水資源;乳液PAM的應用，保持污泥熱值的同時，提高污泥有機物的含量，達到了污泥減量化、無害化目的，為污泥資源化預留了可持續發展的道路，拓展了生化污泥利用的途徑。
