摘要
本發明公開了一種中藥廢水處理系統及其處理中藥廢水的方法，中藥廢水處理系統包括預處理系統，生化處理系統，深度處理系統和污泥處理系統四部分組成。廢水儲池，三維電解池，砂濾罐，二濾池，伴有曝氣裝置在與處理系統中主要起吹脫作用，去除廢水中氯仿，使后續處理構筑物中微生物得以生存，解決中藥廢水難以生化的缺點;本發明將三維電解用于廢水處理中，經過試驗得電解廢水24小時可以降解廢水80%的COD，對處理高難度有機廢水效果很明顯，增大了廢水的可生化性;本發明將混凝沉淀過濾，吹脫，三維電解，生化處理很好的結合運用，出水水質清澈，工藝成本低。
權利要求書
1.一種中藥廢水處理系統，其特征在于包括：預處理系統，生化處理系統，深度處理系統和污泥處理系統;
其中所述預處理系統包括廢水儲池、三維電解池、一級反應沉淀罐、砂濾罐、二級反應罐、二濾池和中間水池;廢水儲池中設置有空氣攪拌系統、空氣泵和提升泵，廢水儲池的出水管連通三維電解池，三維電解池內設置有三維電極，三維電解池的出水管連通一級反應沉淀罐，一級反應沉淀罐內部安裝有攪拌機，一級反應沉淀罐旁設有第一加藥裝置，一級反應沉淀罐的出水管連通砂濾罐，砂濾罐的出水管連通二級反應罐，二級反應罐旁建有第二加藥裝置，二級反應罐的出水管連通二濾池，二濾池內設置石灰石濾料，二濾池的出水管連通中間水池，中間水池內部裝有提升泵;
所述生化處理系統包括水解厭氧池和生化沉淀池，中間水池的出水管接入水解厭氧池，水解厭氧池的出水管接入生化沉淀池;
所述深度處理系統包括炭濾池，生化沉淀池的出水管接入炭濾池，炭濾池的出水直接排放;
所述污泥處理系統包括污泥濃縮池、污泥脫水間，一級反應沉淀罐、砂濾罐、二級反應罐和生化沉淀池的污泥管連接污泥濃縮池，污泥濃縮池的上清液通過出水管排入上清液收集池后進入廢水儲池，污泥濃縮池的排泥管通過污泥泵接入污泥脫水間，污泥脫水間設置有板框壓濾機，從污泥脫水間排出的濾液通過出水管排入上清液收集池后進入廢水儲池，排出的污泥進行污泥混燒;
在所述生化處理系統中還包括鼓風機房，鼓風機房的空氣管分別連通廢水儲池、三維電解池、砂濾罐、二濾池生化沉淀池和炭濾池;
所述第一加藥裝置所加藥為PAC和PAM，所述第二加藥裝置所加藥為氧化劑;
所述氧化劑為芬頓試劑;
所述廢水儲池、三維電解池、砂濾罐、二濾池、生化沉淀池、炭濾池中都設置有曝氣裝置。
2.根據權利要求1所述系統處理中藥廢水的方法，其特征在于包括以下步驟：
(1) 預處理
中藥廢水通過管道送至廢水儲池，在廢水儲池中設置空氣攪拌系統，通過空氣泵加入空氣，保證廢水中懸浮物處于懸浮狀態，防止在池底沉淀，廢水儲池中的廢水通過泵提升至三維電解池，三維電解池內設置有三維電極，使廢水中有機污染物在電場作用下發生多效微電解反應，得以去除;之后廢水進入一級反應沉淀罐，一級反應沉淀罐中加入PAC、PAM，攪拌機攪拌均勻后，靜止沉淀2h，在砂濾罐過濾，之后電磁閥開啟，廢水自流進入二級反應罐，在二級反應罐中加入鐵離子和雙氧水，攪拌機攪拌均勻后，靜止沉淀2h，進入二濾池過濾，二濾池內設置石灰石濾料，截留住二級反應罐內產生的顆粒污染物，同時調節廢水的pH至中性，經過二濾池的廢水自流進入中間水池;
(2) 生化處理
廢水從中間水池由泵提升后進入水解厭氧池和生化沉淀池，生化沉淀池由厭氧生物反應器和好氧反應沉淀池組成，廢水在生化處理系統中通過微生物的降解，去除有機污染物，廢水經過沉淀后，自流進入深度處理系統;
(3) 深度處理
經生化處理系統后的出水通過炭濾池內活性炭過濾器的過濾處理進一步去除殘余污染物，排入市政管網至城市污水處理廠進一步處理;
(4) 污泥處理
一級反應沉淀罐、砂濾罐、二級反應罐、生化沉淀池所產生的污泥排入污泥濃縮池，經過間歇污泥濃縮池進行濃縮污泥，濃縮污泥由污泥泵送至板框壓濾機再進行脫水處理，污泥濃縮和脫水過程中排出的上清液及濾液均由排水系統收集后，排回廢水儲池，從板框壓濾機排出的的污泥進行污泥混燒。
說明書
中藥廢水處理系統及其處理中藥廢水的方法
技術領域
本發明涉及一種廢水處理新工藝，特別涉及一種中藥廢水處理系統及其處理中藥廢水的方法。
背景技術
中藥廢水污染主要是高濃度有機廢水，來自生產車間，在洗泡蒸煮藥材、沖洗、制劑等過程產生。廢水包括生產過程中的原藥洗滌廢水，原藥藥汁殘液、過濾、蒸餾、萃取等單元產生的廢水。中藥廢水主要成分有分有糖類、乙醇、氯仿、苷類、蒽醌、木質素、生物堿、鞣質、蛋白質、色素等物質，有機污染物濃度相當高，木質素等的懸浮物比重輕、濃度高，難于沉淀，廢水可生化性差，廢水的水質、水量隨著中藥生產操作的間歇性和產品種類的多樣性波動也比較大，相對于其他工業廢水中藥生產廢水是較難處理的廢水之一。
目前處理中藥廢水技術水平還不夠高，很難實現達標排放，即使達標排放投入資金也會很大。傳統的處理方法主要為化學方法，但化學藥品較貴，處理費用較高，企業難以承受，同時化學藥品又會對環境造成二次污染。目前常用的工藝為廢水經過格柵流入初沉池，經過初沉池去除部分懸浮物進入調節池，然后自流到中和曝氣池，經過曝氣池后進入生化處理單元，即廢水進入A2O、或者厭氧UASB反應后流入二沉池，然后達標排放，有些廢水還接有深度處理部分;污泥經過污泥濃縮池，壓縮機壓縮污泥，泥餅外運。
目前相關中藥廢水處理工藝很多，國內外也對制藥廢水的處理進行了卓有成效的研究，目前較為理想的處理方法是物理、化學和生物處理方法相結合。例如上述處理工藝，但還存在很多問題。1)廢水預處理功能不夠好，很多中藥廢水中含有氯仿，乙醇等有機溶劑，當廢水中的氯仿含量在0.5mg /L情況下, 就會使微生物休眠, 使生物處理難以進行，造成后續處理單元難以運行;2)中藥廢水污染物濃度高，懸浮物比重輕、難于沉淀，廢水可生化性差，常用的上述廢水處理工藝很難達標;3)有些工藝降解效果明顯，但需要化學藥劑量大，成本較高。
發明內容
本發明的目的在于提供一種中藥廢水處理系統及其采用此系統處理中藥廢水的方法，以克服現有技術中存在的不足，使中藥廢水中難降解有機物有效降解，達標排放。
為實現上述發明目的，本發明所采用的技術方案如下：一種中藥廢水處理系統，包括預處理系統，生化處理系統，深度處理系統和污泥處理系統;
其中所述預處理系統包括廢水儲池、三維電解池、一級反應沉淀罐、砂濾罐、二級反應罐、二濾池和中間水池;廢水儲池中設置有空氣攪拌系統、空氣泵和提升泵，廢水儲池的出水管連通三維電解池，三維電解池內設置有三維電極，三維電解池的出水管連通一級反應沉淀罐，一級反應沉淀罐內部安裝有攪拌機，一級反應沉淀罐旁設有第一加藥裝置，一級反應沉淀罐的出水管連通砂濾罐，砂濾罐的出水管連通二級反應罐，二級反應罐旁建有第二加藥裝置，二級反應罐的出水管連通二濾池，二濾池內設置石灰石濾料，二濾池的出水管連通中間水池，中間水池內部裝有提升泵;
所述生化處理系統包括水解厭氧池和生化沉淀池，中間水池的出水管接入水解厭氧池，水解厭氧池的出水管接入生化沉淀池;
所述深度處理系統包括炭濾池，生化沉淀池的出水管接入炭濾池，炭濾池的出水直接排放;
所述污泥處理系統包括污泥濃縮池、污泥脫水間，一級反應沉淀罐、砂濾罐、二級反應罐和生化沉淀池的污泥管連接污泥濃縮池，污泥濃縮池的上清液通過出水管排入上清液收集池后進入廢水儲池，污泥濃縮池的排泥管通過污泥泵接入污泥脫水間，污泥脫水間設置有板框壓濾機，從污泥脫水間排出的濾液通過出水管排入上清液收集池后進入廢水儲池，排出的污泥進行污泥混燒。
在所述生化處理系統中還包括鼓風機房，鼓風機房的空氣管分別連通廢水儲池、三維電解池、砂濾罐、二濾池生化沉淀池和炭濾池。
所述第一加藥裝置所加藥為PAC和PAM，所述第二加藥裝置所加藥為氧化劑。所述氧化劑為芬頓試劑。
所述廢水儲池、三維電解池、砂濾罐、二濾池、生化沉淀池、炭濾池中都設置有曝氣裝置。
采用系統處理中藥廢水的方法，包括以下步驟：
(1) 預處理
中藥廢水通過管道送至廢水儲池，在廢水儲池中設置空氣攪拌系統，通過空氣泵加入空氣，保證廢水中懸浮物處于懸浮狀態，防止在池底沉淀，廢水儲池中的廢水通過泵提升至三維電解池，三維電解池內設置有三維電極，使廢水中有機污染物在電場作用下發生多效微電解反應，得以去除;之后廢水進入一級反應沉淀罐，一級反應沉淀罐中加入PAC、PAM，攪拌機攪拌均勻后，靜止沉淀2h，在砂濾罐過濾，之后電磁閥開啟，廢水自流進入二級反應罐，在二級反應罐中加入鐵離子和雙氧水，攪拌機攪拌均勻后，靜止沉淀2h，進入二濾池過濾，二濾池內設置石灰石濾料，截留住二級反應罐內產生的顆粒污染物，同時調節廢水的pH至中性，經過二濾池的廢水自流進入中間水池;
(2) 生化處理
廢水從中間水池由泵提升后進入水解厭氧池和生化沉淀池，生化沉淀池由厭氧生物反應器和好氧反應沉淀池組成，廢水在生化處理系統中通過微生物的降解，去除有機污染物，廢水經過沉淀后，自流進入深度處理系統;
(3) 深度處理
經生化處理系統后的出水通過炭濾池內活性炭過濾器的過濾處理進一步去除殘余污染物，排入市政管網至城市污水處理廠進一步處理;
(4) 污泥處理
一級反應沉淀罐、砂濾罐、二級反應罐、生化沉淀池所產生的污泥排入污泥濃縮池，經過間歇污泥濃縮池進行濃縮污泥，濃縮污泥由污泥泵送至板框壓濾機再進行脫水處理，污泥濃縮和脫水過程中排出的上清液及濾液均由排水系統收集后，排回廢水儲池，從板框壓濾機排出的的污泥進行污泥混燒。
本發明工藝具有如下優點：
1本發明工藝中廢水儲池，三維電解池，砂濾罐，二濾池，伴有曝氣裝置在與處理系統中主要起吹脫作用，去除廢水中氯仿，使后續處理構筑物中微生物得以生存，解決中藥廢水難以生化的缺點。
2本發明工藝將三維電解用于廢水處理中，經過試驗得三維電解廢水24小時可以降解廢水80%的COD，對處理高難度有機廢水效果很明顯，增大了廢水的可生化性。
3本發明工藝將混凝沉淀過濾，吹脫，三維電解，生化處理很好的結合運用，出水水質清澈，工藝成本低。
附圖說明

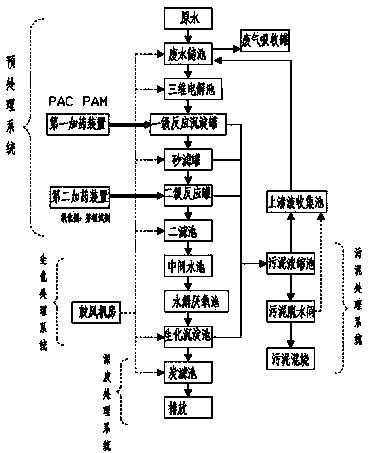

圖1是本發明中藥廢水處理系統的流程圖。
具體實施方式
下面對照附圖對本發明做進一步的說明。
中藥廢水處理工藝系統包括預處理系統，生化處理系統，深度處理系統和污泥處理系統四部分。預處理系統分為水質水量調節和化學預處理兩部分。水質水量調節由廢水儲池組成，化學預處理部分由三維電解池、一級反應沉淀罐、二級反應罐和中間水池組成。廢水儲池中設置有空氣攪拌系統、空氣泵和提升泵，廢水儲池的出水管連通三維電解池，三維電解池內設置有三維電極，三維電解池的出水管連通一級反應沉淀罐，一級反應沉淀罐內部安裝有攪拌機，一級反應沉淀罐旁設有第一加藥裝置，加藥為PAC和PAM。一級反應沉淀罐的出水管連通砂濾罐，砂濾罐的出水管連通二級反應罐，二級反應罐旁建有第二加藥裝置，加藥為氧化劑芬頓試劑。二級反應罐的出水管連通二濾池，二濾池內設置石灰石濾料，二濾池的出水管連通中間水池，中間水池內部裝有提升泵。
生化處理系統包括水解厭氧池和生化沉淀池，中間水池的出水管接入水解厭氧池，水解厭氧池的出水管接入生化沉淀池。深度處理系統包括炭濾池，生化沉淀池的出水管接入炭濾池，炭濾池的出水直接排放。生化處理系統中還包括鼓風機房，鼓風機房的空氣管分別連通廢水儲池、三維電解池、砂濾罐、二濾池生化沉淀池和炭濾池。
污泥處理系統包括污泥濃縮池、污泥脫水間，一級反應沉淀罐、砂濾罐、二級反應罐和生化沉淀池的污泥管連接污泥濃縮池，污泥濃縮池的上清液通過出水管排入上清液收集池后進入廢水儲池，污泥濃縮池的排泥管通過污泥泵接入污泥脫水間，污泥脫水間設置有板框壓濾機，從污泥脫水間排出的濾液通過出水管排入上清液收集池后進入廢水儲池，排出的污泥進行污泥混燒。
中藥廢水處理工藝流程包括預處理，生化處理，深度處理和污泥處理四部分。中藥廢水具有間歇性特點一般來說是每周排放一次，通過車間管道送至廢水處理站。在廢水處理站設置廢水儲池，在廢水儲池中設置空氣攪拌系統和空氣泵、提升泵，廢水儲池的旁邊設有廢氣吸收罐。廢水儲池的儲量大于每次廢水排放量。在廢水儲池中設置空氣攪拌系統，通過空氣泵加入空氣，保證廢水中懸浮物處于懸浮狀態，防止在池底沉淀。
廢水儲池中的廢水通過泵提升至三維電解池，三維電解池內的三維電極，使廢水中有機污染物在電場作用下發生多效微電解反應，得以去除。廢水進入一級反應沉淀罐，一級反應沉淀罐中加入PAC、PAM，攪拌機攪拌均勻后，靜止沉淀2h，在砂濾罐過濾，之后電磁閥開啟，廢水自流進入二級反應罐，在二級反應罐中加入鐵離子和雙氧水，攪拌機攪拌均勻后，靜止沉淀2h后進入二濾池。
二濾池內設置的石灰石濾料，一方面可以截留二級反應罐內產生的顆粒污染物，另一方面可以調節廢水的pH至中性，保證廢水生化的順利進行。經過二濾池的廢水自流進入中間水池，由泵提升后進入生化處理系統。廢水從中間水池由泵提升后進入水解厭氧池和生化沉淀池，生化沉淀池由厭氧生物反應器和好氧反應沉淀池組成，廢水在生化處理系統中通過微生物的降解，去除有機污染物，廢水經過沉淀后，自流進入深度處理系統，生化處理系統24小時連續運轉。經生化處理系統后的出水通過炭濾池內活性炭過濾器的過濾處理進一步去除殘余污染物，改善出水的感官指標。經過深度處理的廢水排入市政管網至城市污水處理廠進一步處理。
鼓風機房的空氣管分別連通廢水儲池、三維電解池、砂濾罐、二濾池生化沉淀池、炭濾池。污水預處理系統中一級反應沉淀罐、砂濾罐、二級反應罐、生化沉淀池所產生的污泥排入污泥濃縮池，經過間歇污泥濃縮池進行濃縮污泥，濃縮污泥將由污泥泵送至板框壓濾機再進行脫水處理，進一步減小污泥的體積，方便污泥處置和運輸。污泥濃縮和脫水過程中排出的上清液及濾液均要由排水系統收集后，排回位于生化處理系統前部的廢水儲池。
