申請日2013.10.12
公開(公告)日2014.04.09
IPC分類號B01D53/84; B01D53/58; B01D53/48; B01D53/52
摘要
本實用新型公開了一種紡織印染廢水異味氣體收集處理裝置，包括調節池，調節池上方設有加蓋裝置，加蓋裝置通過管道與引風機的進風口相連，所述引風機的出風口連接生物滴濾塔。本實用新型調節池密封收集采用了若干組弧形結構蓋板，調節池設備維修方便、處理成本低廉、無二次污染;設有氣體濃度檢測儀和PLC控制器，根據氣體的濃度大小智能控制引風機的開啟/關閉，具有節能、自動化程度、使用壽命長的優點。
權利要求書

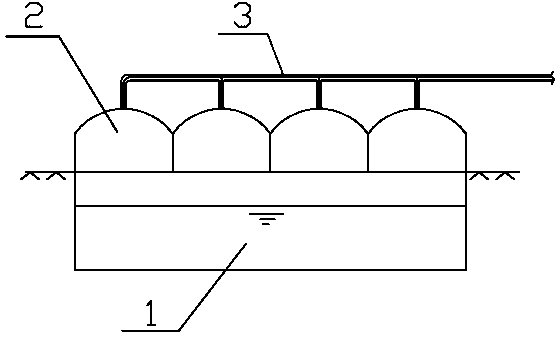

1.一種紡織印染廢水異味氣體收集處理裝置，包括調節池(1)，其特征在于，所述調節池(1)上方設有加蓋裝置(2)，所述加蓋裝置(2)通過管道(3)與引風機(4)的進風口相連，所述引風機(4)的出風口連接生物滴濾塔(5)。
2.根據權利要求1所述的紡織印染廢水異味氣體收集處理裝置，其特征在于，所述管道(3)上安裝有氣體濃度檢測儀(7)。
3.根據權利要求1所述的紡織印染廢水異味氣體收集處理裝置，其特征在于，所述生物滴濾塔(5)一側設有PLC控制器(8)。
4.根據權利要求1所述的紡織印染廢水異味氣體收集處理裝置，其特征在于，所述加蓋裝置(2)由3-5個單元組成，所述每個單元由8-12個弧形蓋板組成。
5.根據權利要求4所述的紡織印染廢水異味氣體收集處理裝置，其特征在于，所述弧形蓋板材質為彩鋼板或玻璃鋼。
6.根據權利要求1所述的紡織印染廢水異味氣體收集處理裝置，其特征在于，所述生物滴濾塔(5)中設有填料層(6)，所述填料層(6)的填料為碳復合陶�；虬纪拱羰惩炼嗫滋樟�。
說明書
一種紡織印染廢水異味氣體收集處理裝置
技術領域
本實用新型涉及紡織印染廢水異味氣體治理技術領域，具體地說是一種紡織印染廢水異味氣體收集處理裝置。
背景技術
根據相關媒體報道，2013年1月我國霧霾天氣十分頻繁。霧霾天氣造成醫院呼吸科、兒科患者急劇增加，機場和高速關閉停運，交通事故頻發，嚴重影響了人們的健康、生活和出行。霧霾的形成主要是由于空氣中高濃度的二氧化硫、氮氧化物和可吸入顆粒物，以及來源于工業企業生產、城鎮建設所造成的污染，包括燃煤污染、汽車尾氣排放、工業廢氣排放、惡臭氣體、建設揚塵等。
紡織印染行業是工業污水排放大戶，污水中主要含有紡織纖維上的污物、油脂、鹽類、各種漿料、染料、表面活性劑、助劑、酸堿等。
紡織印染廢水色度深、堿性大、有機污染物含量高、水質變化大、組成成分復雜，在處理過程中，會產生一定量的硫化氫、甲硫醇、甲硫醚、氨氣等異味氣體。這種異味氣體因其的污染特性，屬工業惡臭氣體，亦是霧霾形成的一個重要因素之一。長期以來人們僅重視對印染廢水的處理，很少對所產生的異味氣體的進行密封收集，更是忽視對其進行處理。
實用新型內容
本實用新型的目的在于克服現有技術，提供一種紡織印染廢水異味氣體收集處理裝置。該裝置能有效解決調節池異味氣體污染嚴重，密封難、收集難和處理難等問題，具有操作方便，運行可靠，處理效果好，自動化程度高等優點。
本實用新型的目的可以通過以下技術方案實現：
一種紡織印染廢水異味氣體收集處理裝置，包括調節池，其特征在于，所述調節池上方設有加蓋裝置，所述加蓋裝置通過管道與引風機的進風口相連，所述引風機的出風口連接生物滴濾塔。
所述管道上安裝有氣體濃度檢測儀。
所述生物滴濾塔一側設有PLC控制器。
所述加蓋裝置由3-5個單元組成，所述每個單元由8-12個弧形蓋板組成。
所述弧形蓋板材質為彩鋼板或玻璃鋼。
所述生物滴濾塔中設有填料層，所述填料層的填料為碳復合陶�；虬纪拱羰惩炼嗫滋樟！�
本實用新型的有益效果：本實用新型調節池密封收集采用了若干組弧形結構蓋板，調節池設備維修方便。蓋板材質采用彩鋼板或玻璃鋼。
本實用新型的高效生物滴濾塔內設有碳復合陶�；虬纪拱羰惩炼嗫滋樟Ｌ盍蠈樱幚沓杀镜土�、無二次污染。
本實用新型設有氣體濃度檢測儀和PLC控制器，異味氣體的濃度大小智能控制引風機的開啟/關閉，該裝置節能、自動化程度、使用壽命長。
