申請日2013.10.11

　　公開(公告)日2013.12.25

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及排污系統領域，具體涉及無排放式污水處理系統，該系統不但凈化環保而且運行成本低廉，包括預處理裝置，精密濾水裝置和土壤凈化裝置;預處理裝置中包括腐敗室和預備過濾室，預備過濾室設有排入口和排出口，腐敗室和預備過濾室的排入口連通;預備過濾室中填充有過濾材料;精密濾水裝置中包括遮水箱和集水管;遮水箱具有進水口和出水口;進水口和預備過濾室的排出口連通;集水管具有出水段，為槽狀結構設計，集水管與出水口相連通;土壤凈化裝置包括土壤過濾組件和散水布;土壤過濾組件由透氣性土壤構成，包括火山巖灰和/或煉鋼爐渣;土壤過濾組件設置于集水管的上側;散水布的一端設于遮水箱中其另一端設置于土壤過濾組件中。

　　權利要求書

　　1.無排放式污水處理系統，其特征在于，包括：預處理裝置， 精密濾水裝置和土壤凈化裝置三部分;

　　所述預處理裝置中包括腐敗室和預備過濾室，所述預備過濾室 設有排入口和排出口，所述腐敗室和所述預備過濾室的排入口連通; 所述預備過濾室中填充有過濾材料;

　　所述精密濾水裝置中包括：遮水箱和集水管;所述遮水箱具有 進水口和出水口;所述進水口和所述預備過濾室的排出口連通;所 述集水管具有出水段，所述出水段為槽狀結構設計，所述集水管與 所述出水口相連通;

　　所述土壤凈化裝置包括：土壤過濾組件和散水布;所述土壤過 濾組件由透氣性土壤構成，所述透氣性土壤包括火山巖灰和/或煉鋼 爐渣;所述土壤過濾組件設置于所述集水管的上側;所述散水布的 一端設于所述遮水箱中，其另一端設置于所述土壤過濾組件中。

　　2.根據權利要求1所述的無排放式污水處理系統，其特征在 于，

　　所述腐敗室包括初級腐敗室和次級腐敗室，所述初級腐敗室和 所述次級腐敗室通過腐敗室連通管連通;

　　所述初級腐敗室以及所述次級腐敗室的上側均設置有吸附裝 置，所述初級腐敗室以及所述次級腐敗室中均設有甲烷菌污泥層;

　　所述初級腐敗室的上側還設有過濾層。

　　3.根據權利要求1所述的無排放式污水處理系統，其特征在 于，

　　所述預備過濾室中還設有過濾布和連通管;

　　所述過濾布設在填充的所述過濾材料的上表面，所述連通管自 下向上貫穿所述預備過濾室，將所述預備過濾室和所述遮水箱連通。

　　4.根據權利要求1所述的無排放式污水處理系統，其特征在 于，

　　還包括有檢查管道，所述檢查管道的一端與所述集水管連通， 所述檢查管道的另一端延伸出所述土壤凈化組件。

　　5.根據權利要求1所述的無排放式污水處理系統，其特征在 于，

　　還包括檢水槽，所述檢水槽通過所述集水管和所述遮水箱連通。

　　6.根據權利要求1所述的無排放式污水處理系統，其特征在 于，

　　所述散水布包括有吸水段和與所述吸水段連接的散水段，所述 散水段為纖維散水布，所述吸水段設置于所述出水段中，所述散水 段設置于所述土壤過濾組件中。

　　7.根據權利要求1所述的無排放式污水處理系統，其特征在 于，

　　所述土壤過濾組件包括有用于種植植被的植被層。

　　8.根據權利要求1所述的無排放式污水處理系統，其特征在 于，

　　所述集水管的下側還設置有防滲水布。

　　說明書

　　無排放式污水處理系統

　　技術領域

　　本發明涉及排污系統領域，具體而言，涉及無排放式污水處理 系統。

　　背景技術

　　目前被廣泛使用的污水處理方式有以下三種：

　　①機械式好氧性污水處理系統，其特點是采用機械裝置對污水 進行好氧處理，并以投藥的方式對污水進行消毒處理。該系統需要 使用如：風機、水泵、自動給藥裝置等機械設備。

　�、谠趶V大農村鄉鎮等無城市公共污水管網和處理系統的地區使 用的是二格式或三格式化糞池。此種處理方法只是將污水做初級的 生物分解后，定期將池中的污物使用專車抽送到指定的污水處理處 進行深度處理。

　�、蹪B水井則是一種目前在廣大農村鄉鎮很多地方都在使用的一 種排污方式，只是將污水中的固體部分留在了井里，而之中含有各 種有害成分卻未經任何處理的污水通過滲透的方式直接滲入地下。

　　存在的問題：目前使用的機械式處理方法和化糞池處理方法均 存在能源二次消耗的缺點，而滲水井則是一種不被國家允許的污水 處理方法。

　　發明內容

　　本發明的目的在于提供一種無排放式污水處理系統，以解決上 述的問題。

　　在本發明的實施例中提供的無排放式污水處理系統，包括：預 處理裝置，精密濾水裝置和土壤凈化裝置三部分;

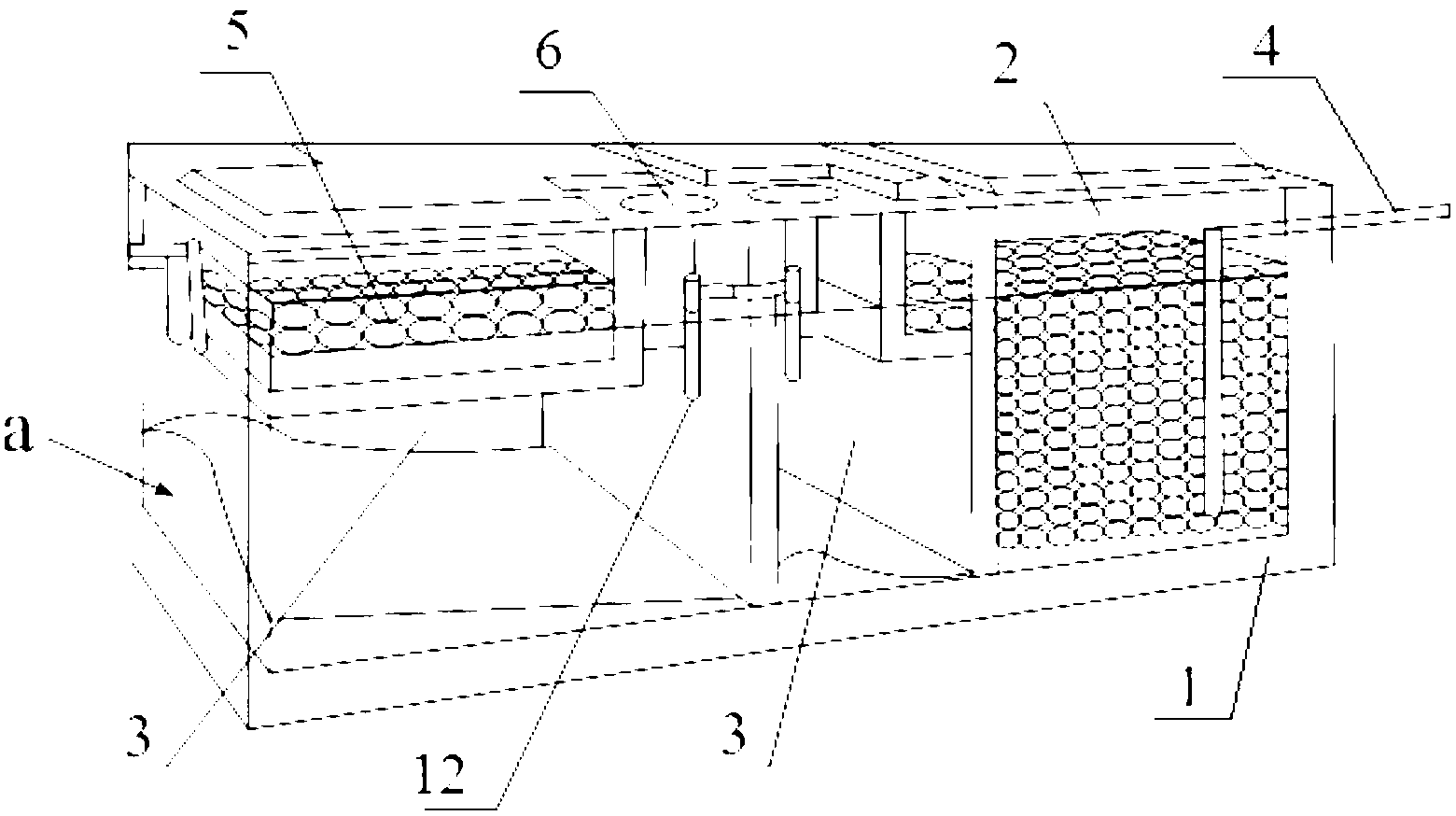

　　所述預處理裝置中包括腐敗室和預備過濾室，所述預備過濾室 設有排入口和排出口，所述腐敗室和所述預備過濾室的排入口連通; 所述預備過濾室中填充有過濾材料;

　　所述精密濾水裝置中包括：遮水箱和集水管;所述遮水箱具有 進水口和出水口;所述進水口和所述預備過濾室的排出口連通;所 述集水管具有出水段，所述出水段為槽狀結構設計，所述集水管與 所述出水口相連通;

　　所述土壤凈化裝置包括：土壤過濾組件和散水布;所述土壤過 濾組件由透氣性土壤構成，所述透氣性土壤包括火山巖灰和/或煉鋼 爐渣;所述土壤過濾組件設置于所述集水管的上側;所述散水布的 一端設于所述遮水箱中，其另一端設置于所述土壤過濾組件中。

　　本發明中提供的無排放式污水處理系統中，污水在腐敗室里被 固液分離，分為漂浮物、沉淀物和上澄水，被固液分離的上澄水流 進預備過濾室，細微的浮游物被充填的過濾材料的表面形成的生物 膜吸收去除，沉淀物殘留在腐敗室底部，被初次過濾的上澄水流入 精密濾水裝置中。

　　在精密濾水裝置和土壤凈化裝置中，遮水箱用于承裝初步過濾 后的上澄水，散水布的一端設置于遮水箱中，并與初步過濾后的上 澄水接觸，散水布的另一端則設置于土壤凈化組件中，通過毛細原 理和虹吸原理，土壤凈化組件能夠?qū)Τ醪竭^(guò)濾后的上澄水提供吸力， 使得初步過濾后的上澄水通過散水布從遮水箱中滲透至土壤凈化組 件中。初步過濾后的上澄水被吸收至土壤凈化組件中，土壤凈化組 件中的吸水層是由透氣性土壤構成，透氣性土壤由火山巖灰和/或煉 鋼爐渣構成，其透氣性較高，土壤中含有多種好氧微生物，好樣微 生物能夠?qū)α鹘?jīng)土壤的水體進行凈化，消耗水體中的有機物，同時 由于火山巖灰或者煉鋼爐渣構成的吸水層其中能夠形成具有 60%-75%的間隙，由于存在有這些間隙，能夠?qū)φ谒�箱中的水體提供 吸力，并使得被散水布吸收過來的水能夠得到充分地?cái)U(kuò)散，并且， 土壤凈化組件的表層與空氣接觸，通過揮發作用，土壤中蘊含的水 分能夠擴散到大氣中，進而在水體經過土壤凈化組件的過程能夠得 到凈化。

　　出水口設置于遮水箱的上側時，集水管與出水口連接，在集水 管上設置有散水布，污水通過虹吸原理以及毛細原理散布到土壤過 濾組件中。當出水口設置于遮水箱的下側時，遮水箱中的初步過濾 后的上澄水不僅可以通過虹吸原理以及毛細原理散布到土壤過濾組 件中，還可以在水壓作用下向外涌出，為水體移動提供動力，能夠 保持土壤過濾組件的吸水與散水平衡，使得本發明能夠持續對污水 進行凈化，而且能夠在不使用外部能量的情況下進行凈化。所以使 用本發明提供的無排放式污水處理系統不但凈化環保而且運行成本 低廉。
