申請日2013.10.11

　　公開(公告)日2014.03.26

　　IPC分類號C02F1/44; C02F9/02

　　摘要

　　本實用新型提出一種反滲透水處理裝置，包括通過管道順序連接的一級給水箱、一級給水泵、保安過濾器、一級高壓泵、一級膜組件、二級高壓泵、二級膜組件、二級產水箱，還包括連接在二級膜組件濃水出口與一級高壓泵進水管處的回流管，所述回流管上還設置有單向閥。本裝置充分利用二級膜組件濃水出口處濃水的較高壓力，將二級膜組件濃水引回到一級膜組件高壓泵進水管處，進行再一次的反滲透工藝處理，充分地節約能源和水資源。

　　權利要求書

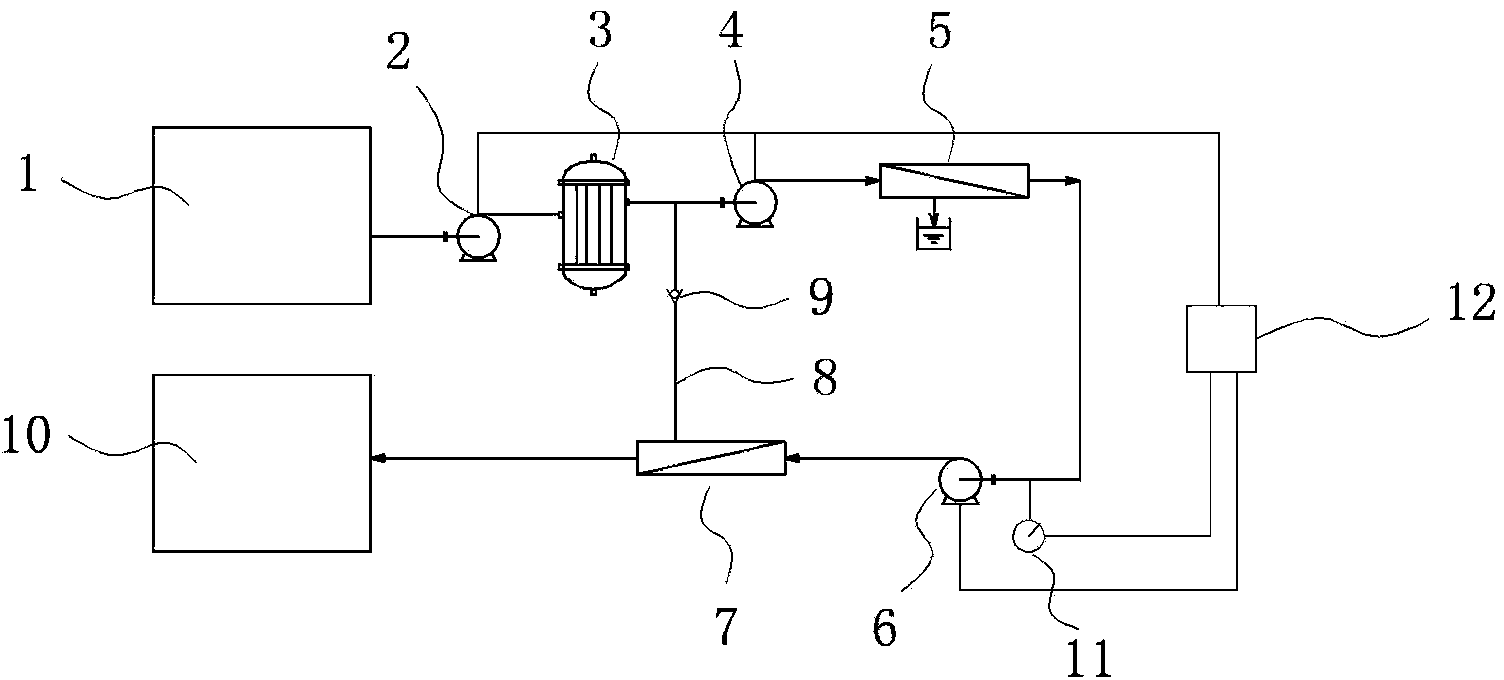

　　1.一種反滲透水處理裝置，其特征在于，包括通過管道順序連 接的一級給水箱(1)、一級給水泵(2)、保安過濾器(3)、一級高壓 泵(4)、一級膜組件(5)、二級高壓泵(6)、二級膜組件(7)、二級 產水箱(10)，還包括連接在二級膜組件濃水出口與一級高壓泵進水 管處的回流管(8)，所述回流管上還設置有單向閥(9)。

　　2.根據權利要求1所述的反滲透水處理裝置，其特征在于，還 包括工控機(12)、設置在二級高壓泵進水口的管道壓力監測裝置 (11)，所述工控機與所述管道壓力監測裝置相連，所述管道壓力監 測裝監測到的壓力用于通過所述工控機控制所述二級高壓泵的開啟 與關閉。

　　3.根據權利要求2所述的反滲透水處理裝置，其特征在于，所 述一級給水泵、一級高壓泵、二級高壓泵均與所述工控機相連。

　　說明書

　　一種反滲透水處理裝置

　　技術領域

　　本實用新型屬于水處理設備技術領域，具體講是一種反滲透水處 理裝置。

　　背景技術

　　反滲透是一種以壓力差為推動力，從溶液中分離出溶劑的膜分離 操作。對膜一側的料液施加壓力，當壓力超過它的滲透壓時，溶劑會 逆著自然滲透的方向作反向滲透，從而在膜的低壓側得到透過的溶 劑，即滲透液;高壓側得到濃縮的溶液，即濃縮液。因此，反滲透在 運行時必須需要足夠的壓力，壓力來自于高壓泵的提供，一般情況下 二級反滲透二級濃水的壓力大于0.5MPa，通�；亓髦烈患�(jí)反滲透給 水箱，整個運行能耗較高。

　　發明內容

　　本實用新型旨在至少解決現有技術中存在的技術問題之一。為 此，本實用新型提出一種反滲透水處理裝置，包括通過管道順序連接 的一級給水箱1、一級給水泵2、保安過濾器3、一級高壓泵4、一級 膜組件5、二級高壓泵6、二級膜組件7、二級產水箱10，還包括連 接在二級膜組件濃水出口與一級高壓泵進水管處的回流管8，所述回 流管上還設置有單向閥9。本裝置將二級膜組件反滲透工藝后較高壓 力的濃水引回到一級膜組件高壓泵進水管處，充分利用二級膜組件濃 水出口處濃水的較高壓力，降低一級高壓泵所需要的流量揚程從而降 低一級高壓泵的電機功率達到降低能耗的目的，并進行再一次的反滲 透工藝水處理，充分地節約能源和水資源。

　　進一步地，還包括工控機12、設置在二級高壓泵進水口的管道 壓力監測裝置11，所述工控機與所述管道壓力監測裝置相連，所述 管道壓力監測裝監測到的壓力用于通過所述工控機控制所述二級高 壓泵的開啟與關閉。

　　進一步地，所述一級給水泵、一級高壓泵、二級高壓泵均與所述 工控機相連。
