申請日2013.10.11

　　公開(公告)日2014.01.01

　　IPC分類號C02F9/14

　　摘要

　　本發明公開一種污水凈化處理系統，包括依次相連的生物流化床、一沉池、生物接觸氧化池、二沉池，生物流化床內設置有流化填料，其進水口與污水排放口相連，一沉池的池底設置有第一泥斗，第一泥斗與生物流化床相連，二沉池的上端設置有清液出水口，且其池底設置有第二泥斗，清液出水口與排放水池相連，第二泥斗與污泥池相連。所述污水凈化處理系統結構簡單，易于實現，污水依次經過生物流化床、一沉池、生物接觸氧化池、二沉池，污水中的有機物去除率高，且生物流化床中的活性污泥隨出水排至一沉池后，積聚在一沉池的第一泥斗中，并可通過污泥回流泵將活性污泥回流至生物流化床前端，從而保證了活性污泥的濃度，降低了污水處理成本。

　　權利要求書

　　1.一種污水凈化處理系統，其特征在于：包括依次相連的生物流化床、一 沉池、生物接觸氧化池、二沉池，所述生物流化床內設置有流化填料，其進水 口與污水排放口相連，所述一沉池的池底設置有第一泥斗，所述第一泥斗與生 物流化床相連，所述二沉池的上端設置有清液出水口，且其池底設置有第二泥 斗，所述清液出水口與排放水池相連，所述第二泥斗與污泥池相連。

　　2.根據權利要求1所述的一種污水凈化處理系統，其特征在于：所述第一 泥斗通過管道、污泥回流泵與生物流化床相連，所述第二泥斗通過管道、泵與 污泥池相連。

　　3.根據權利要求1或2所述的一種污水凈化處理系統，其特征在于：所述 第一泥斗、第二泥斗均為倒錐形結構。

　　說明書

　　一種污水凈化處理系統

　　技術領域

　　本發明涉及一種污水凈化處理系統。

　　背景技術

　　隨著社會發展，水資源的短缺、環境的污染問題已經十分嚴重，污水、廢 水的處理便顯得尤為重要�，F(xiàn)有污水凈化處理系統，采用生物流化床對有機污 染物進行去除后再采用沉淀池凈化處理，其凈化效果不夠理想，且處理過后， 生物流化床內的活性污泥往往和出水一同進入沉淀池，從而造成活性污泥的流 失，需要不斷的添加活性污泥，造成污水處理成本增大。

　　發明內容

　　本發明的目的在于針對上述問題，提供一種污水凈化處理系統，以解決現 有污水凈化處理系統對污水的凈化效果不夠理想，生物流化床內的活性污泥流 失大的問題。

　　本發明的目的是通過以下技術方案來實現：

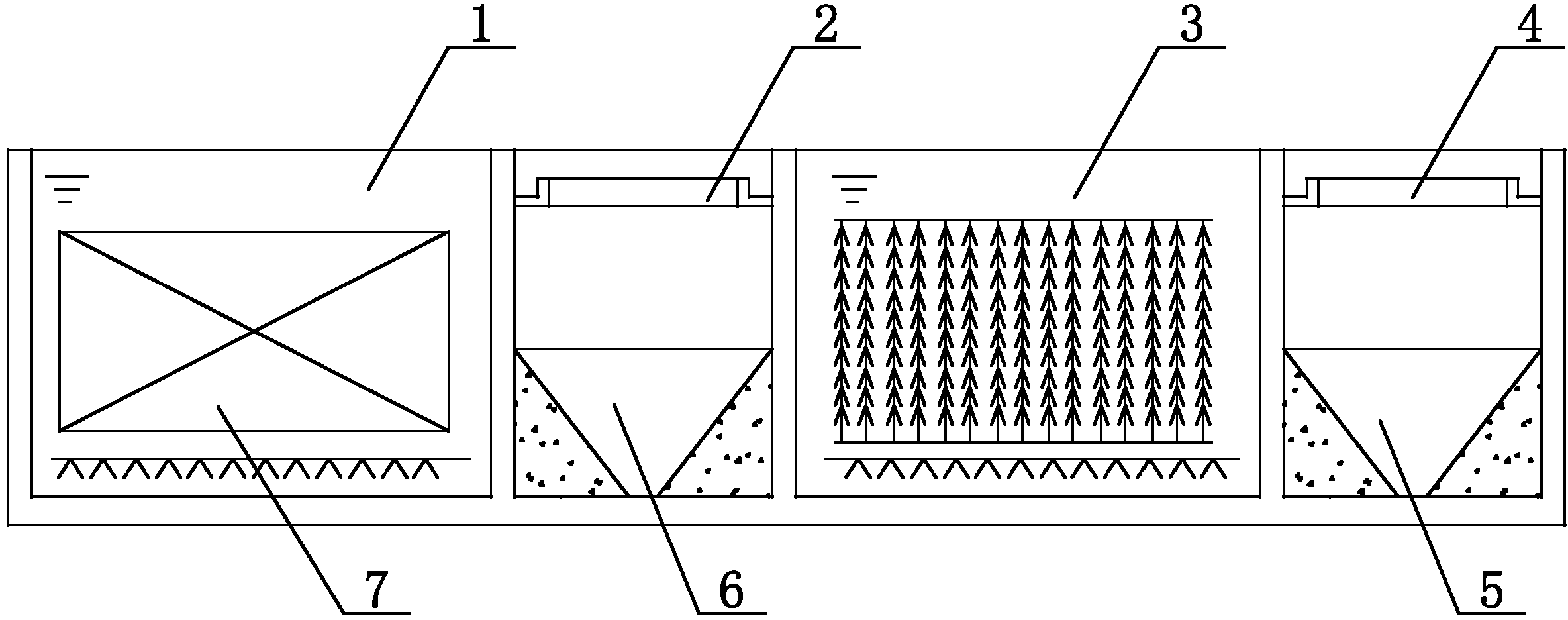

　　一種污水凈化處理系統，包括依次相連的生物流化床、一沉池、生物接觸 氧化池、二沉池，所述生物流化床內設置有流化填料，其進水口與污水排放口 相連，所述一沉池的池底設置有第一泥斗，所述第一泥斗與生物流化床相連， 所述二沉池的上端設置有清液出水口，且其池底設置有第二泥斗，所述清液出 水口與排放水池相連，所述第二泥斗與污泥池相連。

　　進一步的，所述第一泥斗通過管道、污泥回流泵與生物流化床相連，所述 第二泥斗通過管道、泵與污泥池相連。

　　進一步的，所述第一泥斗、第二泥斗均為倒錐形結構。

　　本發明的有益效果為，所述污水凈化處理系統結構簡單，易于實現，污水 依次經過生物流化床、一沉池、生物接觸氧化池、二沉池，污水中的有機物去 除率高，且生物流化床中的活性污泥隨出水排至一沉池后，積聚在一沉池的第 一泥斗中，并可通過污泥回流泵將活性污泥回流至生物流化床前端，從而保證 了活性污泥的濃度，降低了污水處理成本。
