申請日2013.10.11

　　公開(公告)日2014.03.26

　　IPC分類號C02F1/44; C02F9/02

　　摘要

　　本實用新型公開了一種反滲透節能水處理系統，包括預處理裝置，還包括通過管路順序連接的在同一安裝水平面的一級給水箱、一級給水泵、保安過濾器、一級高壓泵、一級膜組件、二級高壓泵、二級膜組件、二級產水箱，所述二級膜組件濃水出口還連接有中間池，所述中間池池底比所述安裝水平面位置高15米，所述中間池通過管路與所述一級膜組件、所述二級高壓泵之間的管路一相連。本實用新型通過設置高位置中間池，利用反滲透運行濃水的高壓將二級膜組件處理后的濃水送至該中間池，然后利用該中間池的高位勢能去反洗反滲透機組前面的設備，從而減少機械過濾器、超濾等裝置的反洗泵建設，同時達到降低能耗，節約運行成本。

　　權利要求書

　　1.一種反滲透節能水處理系統，其特征在于，包括預處理裝置 (1)，還包括通過管路順序連接的在同一安裝水平面的一級給水箱 (2)、一級給水泵(3)、保安過濾器(4)、一級高壓泵(5)、一級膜 組件(6)、二級高壓泵(8)、二級膜組件(9)、二級產水箱(10)， 所述二級膜組件濃水出口還連接有中間池(11)，所述中間池池底比 所述安裝水平面位置高15米，所述中間池通過管路與所述一級膜組 件、所述二級高壓泵之間的管路一(13)相連，所述中間池與所述管 路一之間設置有閥門一(12)，在管路一上與中間池相連的連接點后 面的管路一上還設置有閥門二(14)。

　　2.根據權利要求1所述的反滲透節能水處理系統，其特征在于， 還包括工控機(21)、設置在二級高壓泵進水口的管道壓力監測裝置 (7)，所述工控機與所述管道壓力監測裝置相連，所述管道壓力監測 裝置監測到的壓力用于通過所述工控機控制所述二級高壓泵的開啟 與關閉。

　　3.根據權利要求2所述的反滲透節能水處理系統，其特征在于， 所述中間池通過管路與所述保安過濾器、所述一級高壓泵之間的管路 二(15)相連，所述中間池與所述管路二之間設置有閥門三(17)， 在管路二上與中間池相連的連接點后面的管路二上還設置有閥門四 (16)。

　　4.根據權利要求3所述的反滲透節能水處理系統，其特征在于， 所述中間池通過管路與所述預處理裝置、所述一級給水箱之間的管路 三(19)相連，所述中間池與所述管路三之間設置有閥門五(20)， 在管路三上與中間池相連的連接點后面的管路三上還設置有閥門六 (18)。

　　5.根據權利要求4所述的反滲透節能水處理系統，其特征在于， 所述閥門一、閥門二、閥門三、閥門四、閥門五、閥門六均為電動閥 門，所述一級給水泵、一級高壓泵、二級高壓泵、閥門一、閥門二、 閥門三、閥門四、閥門五、閥門六均與所述工控機相連。

　　說明書

　　一種反滲透節能水處理系統

　　技術領域

　　本實用新型屬于水處理設備技術領域，具體講是一種反滲透節能 水處理裝置。

　　背景技術

　　反滲透是一種以壓力差為推動力，從溶液中分離出溶劑的膜分離 操作。對膜一側的料液施加壓力，當壓力超過它的滲透壓時，溶劑會 逆著自然滲透的方向作反向滲透，從而在膜的低壓側得到透過的溶 劑，即滲透液;高壓側得到濃縮的溶液，即濃縮液。因此，反滲透在 運行時必須需要足夠的壓力，壓力來自于高壓泵的提供，一般情況下 二級反滲透二級濃水的壓力大于0.5MPa，通常回流至一級反滲透給 水箱而將該壓力具有的能量浪費。另外，在反滲透水處理中，膜組件、 過濾器等通常都需要較大壓力的且較為潔凈的水進行反沖洗，整個水 處理運行能耗較高。

　　發明內容

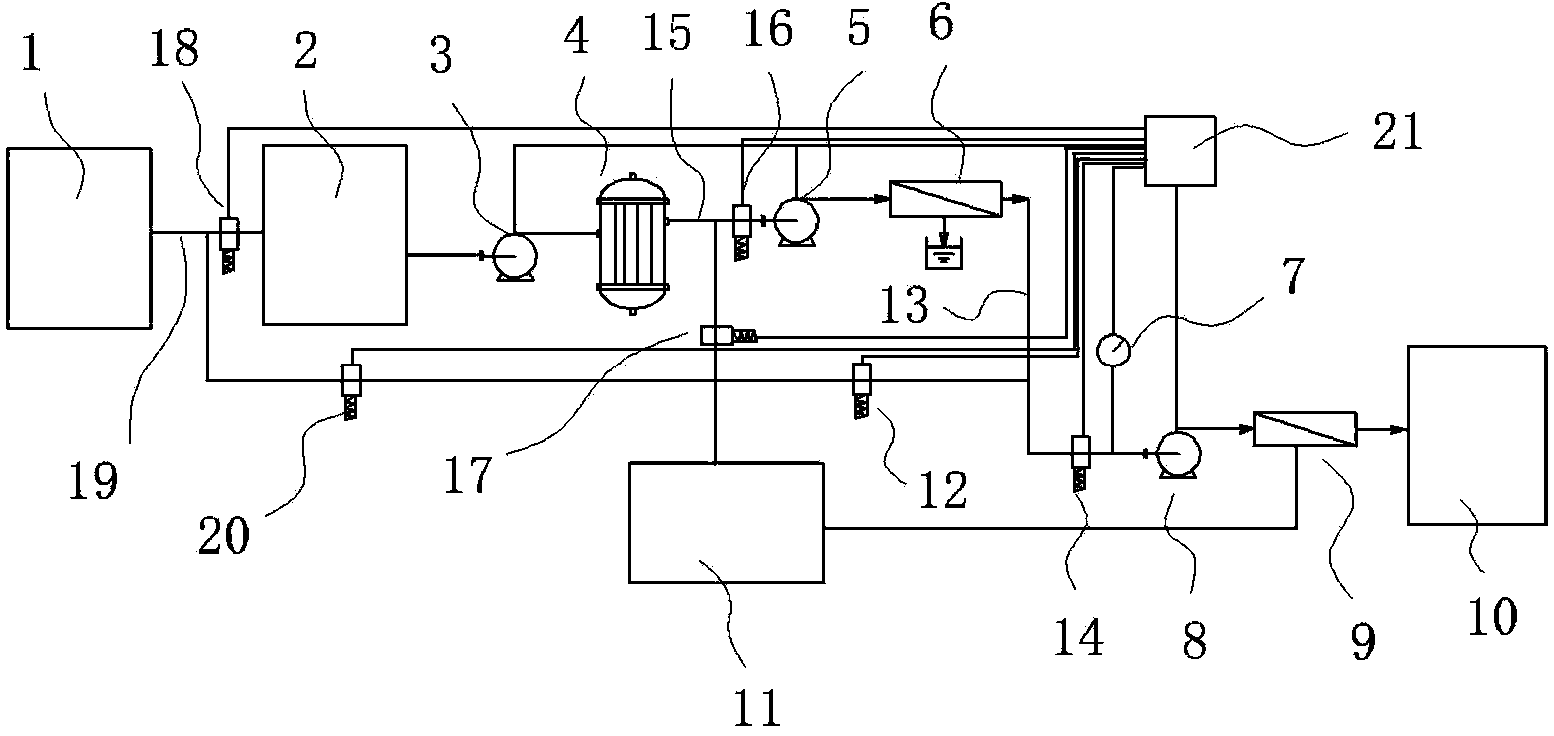

　　本實用新型旨在至少解決現有技術中存在的技術問題之一。為 此，本實用新型提出一種反滲透節能水處理系統，包括預處理裝置1， 還包括通過管路順序連接的在同一安裝水平面的一級給水箱2、一級 給水泵3、保安過濾器4、一級高壓泵5、一級膜組件6、二級高壓泵 8、二級膜組件9、二級產水箱10，所述二級膜組件濃水出口還連接 有中間池11，所述中間池池底比所述安裝水平面位置高15米，所述 中間池通過管路與所述一級膜組件、所述二級高壓泵之間的管路一 13相連，所述中間池與所述管路一之間設置有閥門一12，在管路一 上與中間池相連的連接點后面的管路一上還設置有閥門二14。本實 用新型通過設置高位置中間池，利用反滲透運行濃水的高壓將二級膜 組件處理后的濃水送至該中間池，然后利用該中間池的高位勢能去反 洗反滲透機組前面的設備。從而減少機械過濾器、超濾等裝置的反洗 泵建設，同時達到降低能耗，節約運行成本。

　　進一步地，還包括工控機21、設置在二級高壓泵進水口的管道 壓力監測裝置7，所述工控機與所述管道壓力監測裝置相連，所述管 道壓力監測裝置監測到的壓力用于通過所述工控機控制所述二級高 壓泵的開啟與關閉。

　　進一步地，所述中間池通過管路與所述保安過濾器、所述一級高 壓泵之間的管路二15相連，所述中間池與所述管路二之間設置有閥 門三17，在管路二上與中間池相連的連接點后面的管路二上還設置 有閥門四16。

　　進一步地，所述中間池通過管路與所述預處理裝置、所述一級給 水箱之間的管路三19相連，所述中間池與所述管路三之間設置有閥 門五20，在管路三上與中間池相連的連接點后面的管路三上還設置 有閥門六18。

　　進一步地，所述閥門一、閥門二、閥門三、閥門四、閥門五、閥 門六均為電動閥門，所述一級給水泵、一級高壓泵、二級高壓泵、閥 門一、閥門二、閥門三、閥門四、閥門五、閥門六均與所述工控機相 連。
