申請日2013.09.29
公開(公告)日2014.03.26
IPC分類號C02F9/14
摘要
本實用新型公開了一種醫療廢水凈化器，其包括順序連接的格網、集水箱、曝氣池、膜生物反應器、第二水泵、混合器與紫外線貯水室，廢水從格網流入一直到紫外線貯水室流出。采用上述方案，本實用新型能自動化、安全和高效地處理小型分散的醫療機構廢水，出水達到排放標準，結構簡單一體化，靈活性強，設備占地小、消毒操作簡單、安全維護容易。
權利要求書

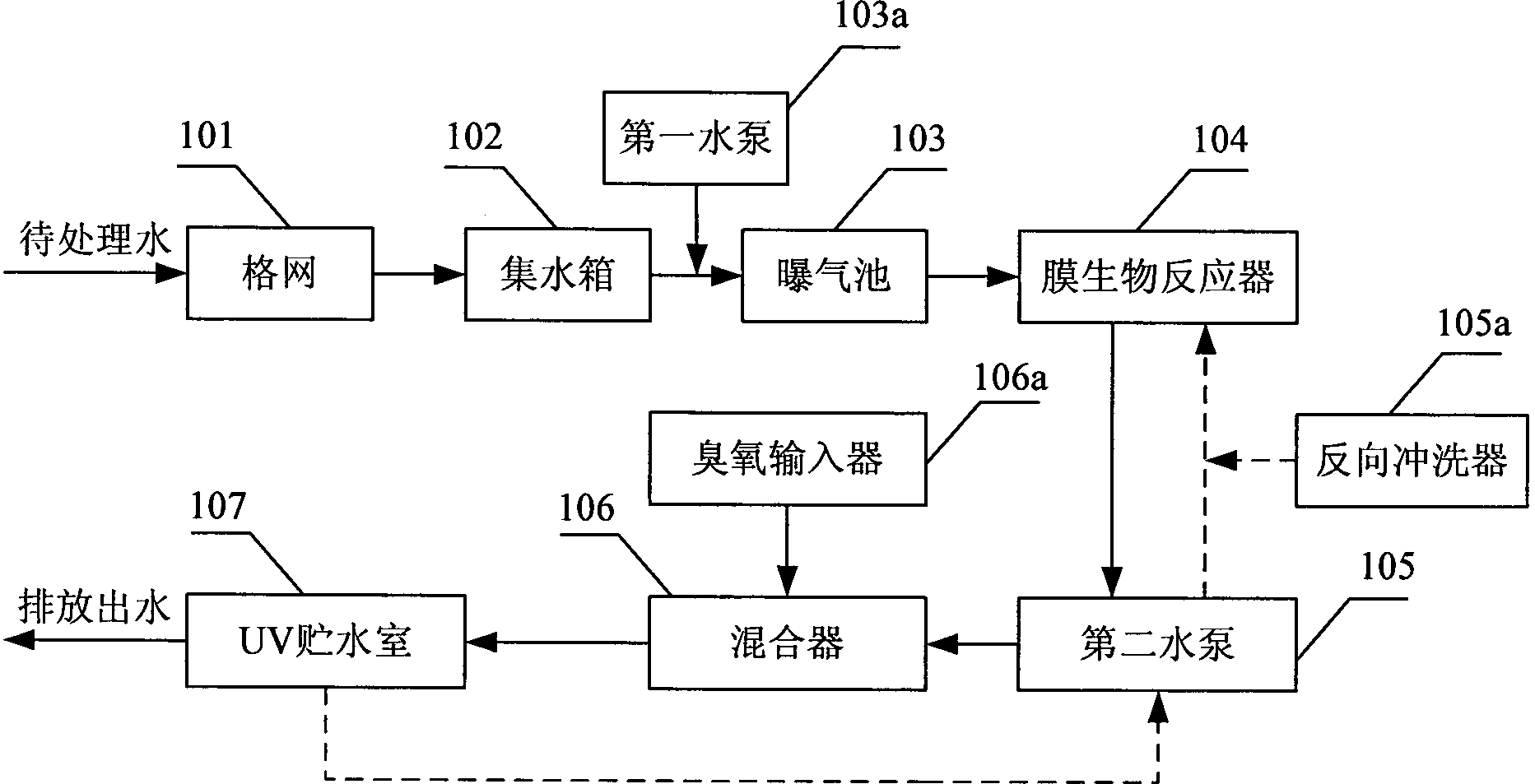

1.一種醫療廢水凈化器，其特征在于，包括順序連接的格網、集水 箱、曝氣池、膜生物反應器、第二水泵、混合器與紫外線貯水室。
2.根據權利要求1所述醫療廢水凈化器，其特征在于，所述集水箱 與所述曝氣池之間設置第一水泵，用于將所述集水箱中的水泵入所述曝氣 池。
3.根據權利要求1所述醫療廢水凈化器，其特征在于，所述混合器 還連接臭氧輸入器，用于輸入臭氧到所述混合器中。
4.根據權利要求3所述醫療廢水凈化器，其特征在于，所述臭氧輸 入器包括臭氧發生模塊，用于產生所述臭氧。
5.根據權利要求4所述醫療廢水凈化器，其特征在于，所述格網包 括分離設置的兩層格柵。
6.根據權利要求5所述醫療廢水凈化器，其特征在于，所述兩層格 柵的網眼大小相異設置。
7.根據權利要求1所述醫療廢水凈化器，其特征在于，所述膜生物 反應器包括順序設置的進水裝置、至少一生物超濾膜以及出水裝置，并且 在所述生物超濾膜上設置若干微生物菌落組件。
8.根據權利要求1所述醫療廢水凈化器，其特征在于，所述紫外線 貯水室設置穿孔擴散器。
9.根據權利要求1至8任一所述醫療廢水凈化器，其特征在于，所 述膜生物反應器與所述第二水泵之間設置反向沖洗器，用于反沖洗所述膜 生物反應器以避免堵塞。
10.根據權利要求9所述醫療廢水凈化器，其特征在于，所述反向沖 洗器通過所述第二水泵連接所述紫外線貯水室。
說明書
一種醫療廢水凈化器
技術領域
本實用新型涉及廢水凈化，尤其涉及的是，一種醫療廢水凈化器。
背景技術
公知的醫療廢水處理方法是物理處理、化學處理及生物化學處理。大 多采用氯和二氧化氯消毒。
然而，氯氣是有毒氣體，在運輸、使用過程中安全性要求很高，并且， 通過氯氣處理含有機物的廢水，特別是含腐殖酸的水，將會生成鹵代烴， 包括三鹵甲烷、氯代烴等副產物，對人體有致癌作用。
二氧化氯是不穩定氣體，不能被濃縮和儲藏，需現場制備后直接使用， 技術要求高，不能保證方便、安全使用，而制造二氧化氯需儲備的鹽酸、 氯酸鈉均系化學危險品，具有一定的危險性。
并且，通常的處理技術設備占地大、消毒操作復雜、安全維護難，而 小型分散醫療單位大多位于居民區，處理儲存環境受限制，因此難以實現 小型醫療機構廢水處理。
實用新型內容
本實用新型所要解決的技術問題是提供一種新型的醫療廢水凈化器。
本實用新型的技術方案如下：一種醫療廢水凈化器，其包括順序連接 的格網、集水箱、曝氣池、膜生物反應器、第二水泵、混合器與紫外線貯 水室。
優選的，所述醫療廢水凈化器中，所述集水箱與所述曝氣池之間設置 第一水泵，用于將所述集水箱中的水泵入所述曝氣池。
優選的，所述醫療廢水凈化器中，所述混合器還連接臭氧輸入器，用 于輸入臭氧到所述混合器中。
優選的，所述醫療廢水凈化器中，所述臭氧輸入器包括臭氧發生模塊， 用于產生所述臭氧。
優選的，所述醫療廢水凈化器中，所述格網包括分離設置的兩層格柵。
優選的，所述醫療廢水凈化器中，所述兩層格柵的網眼大小相異設置。
優選的，所述醫療廢水凈化器中，所述膜生物反應器包括順序設置的 進水裝置、至少一生物超濾膜以及出水裝置，并且在所述生物超濾膜上設 置若干微生物菌落組件。
優選的，所述醫療廢水凈化器中，所述紫外線貯水室設置穿孔擴散器。
優選的，所述醫療廢水凈化器中，所述膜生物反應器與所述第二水泵 之間設置反向沖洗器，用于反沖洗所述膜生物反應器以避免堵塞。
優選的，所述醫療廢水凈化器中，所述反向沖洗器通過所述第二水泵 連接所述紫外線貯水室。
采用上述方案，本實用新型能自動化、安全和高效地處理小型分散的 醫療機構廢水，出水達到排放標準，結構簡單一體化，靈活性強，設備占 地小、消毒操作簡單、安全維護容易。
