申請日2014.11.07
公開(公告)日2015.02.04
IPC分類號F23G7/00; C04B7/44; C04B7/28; C02F11/12
摘要
本發明為一種利用水泥廠窯尾系統焚燒污泥的方法，將含水率70～85%的污泥從安裝于水泥廠窯尾系統的污泥霧化噴嘴噴入，所述的污泥在窯尾系統中霧化，其中的水分瞬間蒸發而成為廢氣的一部分，可燃物質作為燃料而燃燒，燃燒后的殘?jiān)鳛樗嗌系囊徊糠诌M(jìn)入回轉窯煅燒成水泥熟料;本發明能夠克服現有的污泥干化焚燒技術存在的缺陷，利用水泥生產系統的高溫環境干化焚燒并利用污泥，利用窯尾系統中含有的粉體有效抑制和吸收污泥焚燒過程中釋放的有害氣體，并有效降低水泥生產能耗與生產成本，從而更加適于實用，且具有產業上的利用價值。
權利要求書
1.一種利用水泥廠窯尾系統焚燒污泥的方法，其特征在于，包括以下步 驟：
第一步，將含水率70～85%的污泥從安裝于水泥廠窯尾系統的霧化噴嘴 (5)噴入，成為霧化污泥，噴入污泥的速度(量)為2t/h-40t/h。
第二步，所述的污泥在窯尾系統中霧化焚燒，其中的水分蒸發成為廢氣 的一部分，可燃物質作為燃料而燃燒，燃燒后的殘?jiān)鳛樗嗌系囊徊糠?進入回轉窯煅燒成水泥熟料。
2.根據權利要求1所述的一種利用水泥廠窯尾系統焚燒污泥的方法，其 特征在于，所述第一步中霧化噴嘴(4)是氣流式或壓力式霧化噴嘴，霧化后 的霧粒直徑小于2000微米。
3.根據權利要求1所述的一種利用水泥廠窯尾系統焚燒污泥的方法，其 特征在于，所述的污泥送入預熱器(6)，其中的可分解物和可燃物在750℃ 以上的高溫下分解和燃燒。
4.根據權利要求1所述的一種利用水泥廠窯尾系統焚燒污泥的方法，其 特征在于，所述的污泥送入分解爐(5)，其中的可分解物和可燃物在840℃ 以上的高溫下分解和燃燒。
5.根據權利要求1所述的一種利用水泥廠窯尾系統焚燒污泥的方法，其 特征在于，所述的污泥送入窯尾煙室(7)，其中的可分解物和可燃物在1000 ℃以上的高溫下分解和燃燒。
6.根據權利要求5所述的一種利用水泥廠窯尾系統焚燒污泥的方法，其 特征在于，其中的不可燃物在回轉窯(8)中煅燒形成水泥熟料。
說明書
一種利用水泥廠窯尾系統焚燒污泥的方法
技術領域
本發明屬于污泥處理技術領域，具體涉及一種利用水泥廠窯尾系統焚燒 污泥的方法。
背景技術
隨著我國社會經濟和工業化的快速發展，城市污水產量逐年增加，作為 城市污水處理的副產品，污泥排放量也隨之急劇增長，無害化和資源化處理 污泥迫在眉睫。但是在處理和利用過程中，污泥中富集的大量有機污染物和 重金屬極易對環境產生二次污染。再加之各污水處理廠排放的污泥含水率高 達80%左右，進一步增大了處理和利用難度。
國際上污泥的處置方法主要有填埋、土地利用和焚燒，其中填埋和土地 利用對環境產生的二次污染較大，在部分國家和地區已經被禁止使用。相對 而言，焚燒是目前較為徹底的無害化處理方法，但是焚燒設備投資大，能耗 高，運行費用昂貴，焚燒后的尾氣中含有二惡英，殘?jiān)械闹亟饘偬幚泶嬖?較大難度，并不適合我國國情。近年來出現的水泥窯協同處置污泥方法為污 泥的無害化、資源化利用提供了新的途徑。
干污泥中含有35%-65%的有機物質，具有較高的熱值，據測定，其熱值 相當于褐煤的熱值，可以用作燃料。污泥中含有Si、Ca、Al等元素，可以作 為生產水泥的原料。水泥生產過程中的高溫環境(最高溫度達1700℃)為城 市污泥的無害化處理和資源化利用提供了條件。利用生產水泥的過程中排出 的廢氣余熱將污泥干化，干化后的污泥作為替代燃料和原料用于水泥生產， 其中的有機有害成分完全分解或燃燒，重金屬等則固化在水泥熟料中。因此， 將水泥生產和污泥的資源化利用相結合，既可以提高能源利用率，降低水泥 生產中能源消耗，也可以從根本上消除污泥的危害。
目前，將污水處理廠排出的含水率80%左右的污泥用于水泥生產，主要 有兩種途徑：一是直接送入回轉窯窯尾，污泥在回轉窯內的高溫環境下完成 干化和焚燒過程，但是會造成窯尾溫度的大幅度波動，引起操作困難和設備 損壞;二是在單獨的干化設備中，利用水泥窯尾溫廢氣將污泥干化，再送入 水泥燒成系統焚燒，這種方法需要對干化過程進行尾氣處理，投資大。
發明內容
為了克服上述現有技術的不足，本發明的目的在于提供一種利用水泥廠 窯尾系統焚燒污泥的方法，其能夠克服現有的污泥干化焚燒技術存在的缺陷， 利用窯尾預熱器中的粉體物料有效吸收污泥干化過程中釋放的有害氣體，利 用水泥生產系統的高溫環境焚燒并利用污泥，并有效降低水泥生產能耗與生 產成本，從而更加適于實用，且具有產業上的利用價值
為了實現上述目的，本發明采用的技術方案是：
一種利用水泥廠窯尾系統焚燒污泥的方法，包括以下步驟：
第一步，將含水率70～85%的污泥從安裝于水泥廠窯尾系統的霧化噴嘴4 噴入，成為霧化污泥，噴入污泥的速度(量)為2t/h-40t/h。
第二步，所述的霧化污泥中的可燃物質在窯尾系統燃燒，作為水泥生產 過所需熱量的補充，燃燒后的殘?jiān)鳛樗嗌线M(jìn)入回轉窯煅燒成水泥熟料。
為了提高換熱和燃燒速率，在所述第一步中使用的霧化噴嘴4是壓力式 或氣流式霧化噴嘴，通過噴嘴使污泥霧化為霧滴，霧化后的霧粒直徑小于 2000微米。

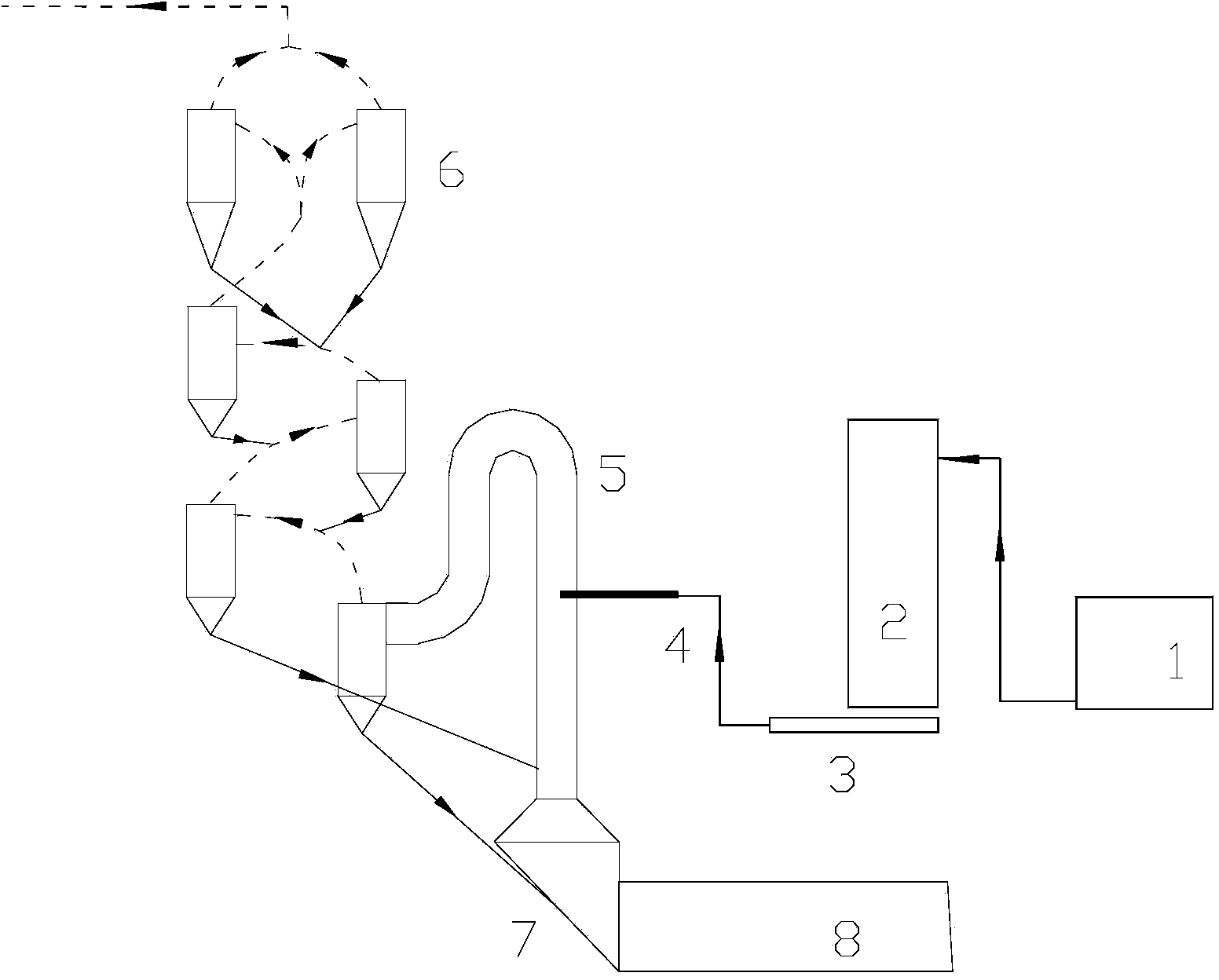

在所述第二步中，霧化污泥中的可分解物質和可燃物在分解爐5或者預 熱器6或者窯尾煙室7中的高溫環境下分解和燃燒，不可燃物在回轉窯8中 煅燒形成水泥熟料。
本發明與現有技術相比，具有以下優點：
一)本發明充分利用水泥廠原有的窯尾系統，不需要干化設備，不 需要增加尾氣處理裝置，不需要增加熱源，大大降低了投資和 運行成本;
二)本發明將污泥霧化成細小霧滴，水分瞬間蒸發，可燃物充分分 散于高溫環境中，燃燒速率快，換熱效率高，熱量利用率高;
三)本發明將污泥送入水泥窯尾系統，即利用了污泥燃燒提供的熱 量，減少水泥廠的用煤量，而且燃燒后的殘?jiān)梢宰鳛樗嘣?料在回轉窯中煅燒成水泥熟料。
四)本發明利用水泥廠窯尾系統，使污泥中的可分解有害物或可燃 有害物在高溫下(750℃以上)分解和燃燒，而重金屬等有害物 固化在水泥熟料中，實現污泥的無害化處理。
