申請日2014.11.07
公開(公告)日2015.02.18
IPC分類號C02F1/52; C02F1/20
摘要
本發明提供一種氨氮廢水物理化學法一體化組合處理裝置，所述裝置根據廢水中氨氮濃度的不同，主要由吹脫模塊、循環吹脫模塊、化學沉淀加藥模塊、尾氣吸收模塊中的一種或多種的任意組合組成。本發明裝置，針對電鍍廢水的特點，利用降膜吸收塔作為吹脫塔，經過吹脫的電鍍廢水繼續應用化學沉淀法進行脫除，吹脫和化學沉淀法在同一個塔中進行，不僅使含高濃度氨氮廢水一次性處理達標，而且設備緊湊，占地面積小，實用性強。
權利要求書
1.一種氨氮廢水物理化學法一體化組合處理裝置，其特征在于，所述裝置根據廢 水中氨氮濃度的不同，主要由吹脫模塊、循環吹脫模塊、化學沉淀加藥模塊、尾氣吸收 模塊中的一種或多種的任意組合組成。
2.根據權利要求1所述的氨氮廢水物理化學法一體化組合處理裝置，其特征在于， 所述裝置采用降膜管作為脫除氨氮的氣液接觸的界面。
3.根據權利要求1所述的氨氮廢水物理化學法一體化組合處理裝置，其特征在于， 所述吹脫模塊采用風機吹脫空氣。
4.根據權利要求1所述的氨氮廢水物理化學法一體化組合處理裝置，其特征在于， 所述循環吹脫模塊Ⅱ采用循環泵循環含氨氮廢水。
5.根據權利要求1所述的氨氮廢水物理化學法一體化組合處理裝置，其特征在于， 所述化學沉淀加藥模塊包括化學脫除槽，所需的化學藥劑通過藥劑加入口加入，形成含 氨氮的沉淀，沉淀通過污泥泵排出。
6.根據權利要求5所述的氨氮廢水物理化學法一體化組合處理裝置，其特征在于， 所述化學藥劑，主要是添加含鈣磷成分的無機藥劑，形成含氨氮的多元復合沉淀，從而 實現對微量的氨氮脫除。
7.根據權利要求5所述的氨氮廢水物理化學法一體化組合處理裝置，其特征在于， 所述化學沉淀加藥模塊采用風機提供加藥時的攪拌系統，同時提供一定的吹脫功能。
8.根據權利要求1所述的氨氮廢水物理化學法一體化組合處理裝置，其特征在于， 所述尾氣吸收模塊采用酸性吸收劑進行吸收。
說明書
氨氮廢水物理化學法一體化組合處理裝置
技術領域
本發明涉及污水處理技術領域，具體涉及的是一種一體化處理廢水中的氨氮裝置， 包含物理和化學方法，其復合處理效果使氨氮排放濃度達到《污水綜合排放標準》 (GB8978-1996)以及《電鍍污染物排放標準》(GB21900-2008)一級排放要求。
背景技術
由于技術和處理成本方面的原因，我國許多企業在排放污水時僅對COD進行深度 處理，而往往忽略了對氨氮的處理。廢水中氨氮的構成主要有兩種，一種是氨水形成的 氨氮，一種是無機銨鹽形成的氨氮，主要是硫酸銨、氯化銨等。氨氮是造成水體富營養 化的重要因素之一，對這類污水進行回收利用時，氨氮濃度高還會對管道產生腐蝕作用， 縮短設備和管道的壽命，增加維護成本。
目前，工業氨氮廢水處理的方法主要有物理化學方法和生物方法。其中，常用的吹 脫法、吸附法、膜技術、化學沉淀法、折點氯化法屬于物理化學方法。生物方法可分為 傳統硝化反硝化法和新型的短程硝化反硝化法、同時硝化反硝化法、厭氧氨氧化法等。
電鍍廢水中的氨氮往往濃度高、COD低的特點，其氨氮廢水濃度通常達到500mg/L 以上，COD通常在200mg/L一下，難以通過生物法進行脫除。對于高濃度的電鍍氨氮 廢水，目前普遍采用空氣吹脫法進行預處理�？諝獯得摲摮哂心芎牡�、設備簡單、 操作方便的優點，對于高濃度的氨氮廢水采用空氣吹脫法比較經濟可行，同時可用硫酸 作吸收劑吸收吹脫出的氨氮，生成的硫酸銨可制成化肥。但空氣吹脫法也有其缺點，通 常吹脫法最終氨氮濃度僅能達到100mg/L左右，難以達到電鍍廢水的排放要求。另一方 面，電鍍廢水中的的部分氨氮是以銅氨絡合物的形式存在，當水中的氨氮以銅氨絡合離 子[Cu(NH3)4]2+存在時，一部分氨氮被束縛在絡合離子中，這就要求增加填料高度，提 高吹脫時間，然而，普通填料塔阻力降大，難以滿足絡合態的氨氮脫除。因此，對于電 鍍廢水氨氮處理，一方面需要對吹脫塔專門設計，達到理想的吹脫效果，同時對經過吹 脫的氨氮廢水還需要進一步處理，使最終處理的廢水達到排放要求。
對于低濃度的電鍍氨氮廢水，通常采用的方法是吸附法、折點氯化法、化學沉淀法、 膜過濾法等。吸附法雖然能夠脫除低濃度的氨氮，但吸附劑解析困難;折點氯化法需要 昂貴的含氯氧化劑，處理成本企業難以承受;膜過濾法處理效果好，但投資大、濃水還 需二次處理�；瘜W(xué)沉淀法處理成本相對較低，同時處理效果好，成為比較有競爭力的處 理方法。
發明內容
本發明針對上述現有技術中存在的技術問題，提供一種氨氮廢水物理化學法一體化 組合處理裝置，針對電鍍廢水的特點，利用降膜吸收塔作為吹脫塔，經過吹脫的電鍍廢 水繼續應用化學沉淀法進行脫除，吹脫和化學沉淀法在同一個塔中進行。本發明的一體 化組合處理裝置，不僅使含高濃度氨氮廢水一次性處理達標，而且設備緊湊，占地面積 小，實用性強。
為達到上述目的，本發明所采用的技術方案如下：

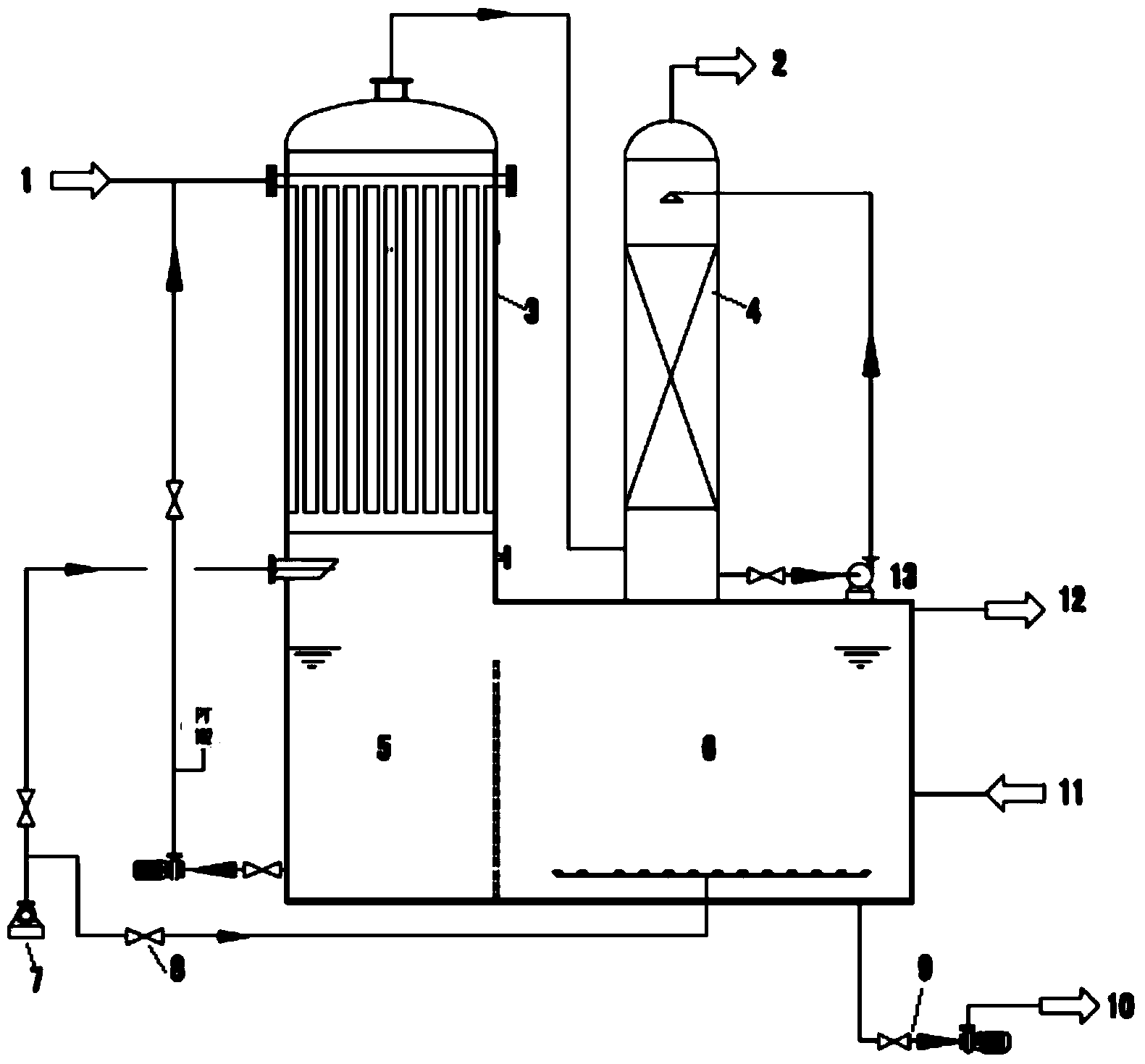

一種氨氮廢水物理化學法一體化組合處理裝置，所述裝置根據廢水中氨氮濃度的不 同，主要由吹脫模塊Ⅰ、循環吹脫模塊Ⅱ、化學沉淀加藥模塊Ⅲ、尾氣吸收模塊Ⅳ中的 一種或多種的任意組合組成。
所述裝置采用降膜管作為脫除氨氮的氣液接觸的界面。
所述吹脫模塊Ⅰ采用風機吹脫空氣。
所述循環吹脫模塊Ⅱ采用循環泵循環含氨氮廢水。
所述化學沉淀加藥模塊Ⅲ包括化學脫除槽，所需的化學藥劑通過藥劑加入口加入， 形成含氨氮的沉淀，沉淀通過污泥泵排出。
所述化學藥劑，主要是添加含鈣磷成分的無機藥劑，形成含氨氮的多元復合沉淀， 從而實現對微量的氨氮脫除。
所述化學沉淀加藥模塊Ⅲ采用風機提供加藥時的攪拌系統，同時提供一定的吹脫功 能。
所述尾氣吸收模塊Ⅳ采用酸性吸收劑進行吸收。
本發明提出的一體化脫除高濃度氨氮廢水裝置，適用于工業企業，尤其是電鍍企業 氨氮含量高的廢水處理。工業廢水尤其是電鍍廢水中的氨氮，由于部分以銅氨絡離子的 形式存在，同時廢水可生化性差，導致該類廢水的氨氮難以脫除。本發明針對電鍍廢水 的特點，采用循環吹脫與化學沉淀法進行組合，可根據排放要求，進行不同模塊之間的 搭配，如果僅需要通過強化吹脫的方法實現脫除氨氮的目的，則可以以模塊Ⅰ、Ⅱ、Ⅳ 組合實現;對于濃度較低的氨氮原水僅需通過加藥來實現脫氨氮的目的，則以Ⅲ、Ⅳ組 合來實現。對于濃度較高的氨氮廢水，且含有絡合態的氨氮，則必須采用Ⅰ、Ⅱ、Ⅲ、 Ⅳ模塊組合來實現。經過不同的模塊組合，可以使出水達到《污水綜合排放標準》 (GB8978-1996)以及《電鍍污染物排放標準》(GB21900-2008)規定的氨氮排放要求。
