申請日2014.11.07

　　公開(公告)日2015.02.18

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種高效工業廢水末端水除砷設備,主要由反應池、分段沉淀池、過濾器、pH調整槽組成，大大提高了廢水中重金屬的捕集率，彌補了化學法處理不達標的缺陷，大大改善了出水水質，確保水質低于《銅鈷鎳工業污染物排放標準》(GB25467-2010)限值，同時，通過工藝的改進，將中間沉淀池改為分段沉淀池，改善了中間水池沉淀效果，簡化了過濾設備，降低了生產成本。

　　權利要求書

　　1.一種高效工業廢水末端水除砷設備，其特征在于：主要由反應池、分段沉淀池、pH調整槽組成，所述反應池包括配合反應池、水解反應池、絮凝反應池，配合反應池入水口為廢水入口，配合反應池溢流口連接水解反應池入水口，水解反應池溢流口連接絮凝反應池入水口，絮凝反應池溢流口連接分段沉淀池入水口，分段沉淀池末段連接pH調整槽入水口，其中，配合反應池連接一生物藥劑加藥器，水解反應池連接一NaOH加藥器，絮凝反應池連接一絮凝劑加藥器。

　　2.如權利要求1所述的一種高效工業廢水末端水除砷設備，其特征在于：所述的分段沉淀池為三段式沉淀池，與絮凝反應池溢流口連通的為第一段沉淀區，依次為第二段沉淀區，第三段沉淀區，其中，第一段，第二段沉淀區底部連接底泥抽取泵，前段沉淀區內的廢水通過溢流口連通后段沉淀區。

　　3.如權利要求1所述的一種高效工業廢水末端水除砷設備，其特征在于：所述三段式沉淀池內從第一段沉淀區到第三段沉淀區容積依次加大。

　　4.如權利要求1所述的一種高效工業廢水末端水除砷設備，其特征在于：所述的分段沉淀池末段通過泵連接過濾器后連接pH調整槽入水口。

　　說明書

　　一種高效工業廢水末端水除砷設備

　　技術領域

　　本發明涉及一種工業廢水除砷設備，尤其是一種高效工業廢水末端水除砷設備。

　　背景技術

　　砷及其化合物是公認的有毒物質和致癌物。其毒性與它們的化學性質和價態有關。五價砷在人體內會被告還原成三價砷，而三價砷的毒性比五價砷的高出約60倍。砷在人體內有明顯的積蓄性，人體即使攝入較低量砷化物，經過一兩年，甚至十幾年后，都還有可能會出現砷中毒病癥，因此，含砷廢水必須在達到排放標準之后才能排放。然而，隨著經濟的快速發展，工、農業生產強度的增加，越來越多的砷污染物排入水環境中，大量的砷已經嚴重危害人體健康和環境，含砷廢水的有效治理刻不容緩。在我國，有色金屬原礦中含砷量普遍較高,冶煉過程中會產生大量含砷廢水,若處置不當將造成嚴重的環境污染，同時，砷和砷的化合物在生產生活中用途廣泛，具有很高的經濟價值，如果能夠合理回收工業廢水中的砷，將能使資源得到充分利用，因此，如何在解決水污染問題的同時，有效地回收工業廢水中的砷，成為迫切需要解決的技術難題。目前，國內外處理含砷廢水的主要方法有化學沉淀法、浮選法、多孔隙物質吸附法、離子交換樹脂法及功能高分子膜法等。最為普遍的除砷法為化學沉淀法，該方法普遍要加入大量的化學藥劑，并成為沉淀物的形式沉淀出來。這就決定了化學法處理后會存在大量的二次污染，如大量廢渣的產生，而這些廢渣的處理目前尚無較好的處理處置方法，所以對其在工程上的應用和以后的可持續發展都存在巨大的負面作用。其余目前處理含砷廢水的傳統方法主要存在以下缺陷：

　　(1)處理成本較高;如果廢水中主要含有三價砷，處理工藝還需額外加氧化劑將低價砷氧化為高價砷才能有效去除，這無疑會增加處理工藝的成本，傳統工藝中，通常需要加入重金屬捕集劑進行重金屬的捕集(如DTCR)和混凝劑(如PAC)，而重金屬捕集劑本身較為昂貴，這也使得生產成本居高不下，另外，傳統工藝中，需要利用膜過濾等過濾設備完成最后渣水的分離，也是成本較高的原因之一;

　　(2)砷治理不達標;現有工藝對砷的去除不穩定，處理后的外排水中含砷量往往較高，并同時含有大量的重金屬離子，經過處理后的外排水不能實現完全達標排放;

　　(3)沉渣量大，運輸、貯存、處理費用高;

　　(4)未建立從廢水中去除砷到回收砷的連續處理方法，沒有對砷進行回收利用。

　　發明內容

　　本發明的目的，在于提供一種高效工業廢水末端水除砷設備，可以較大的改善了除砷效果，促進貴重金屬的回收再利用，改善中間水池沉淀效果，排水達標率更加穩定、更有保障，并且處理成本較之前可以有比較大的降低。

　　為了達成上述目的，本發明的解決方案是：

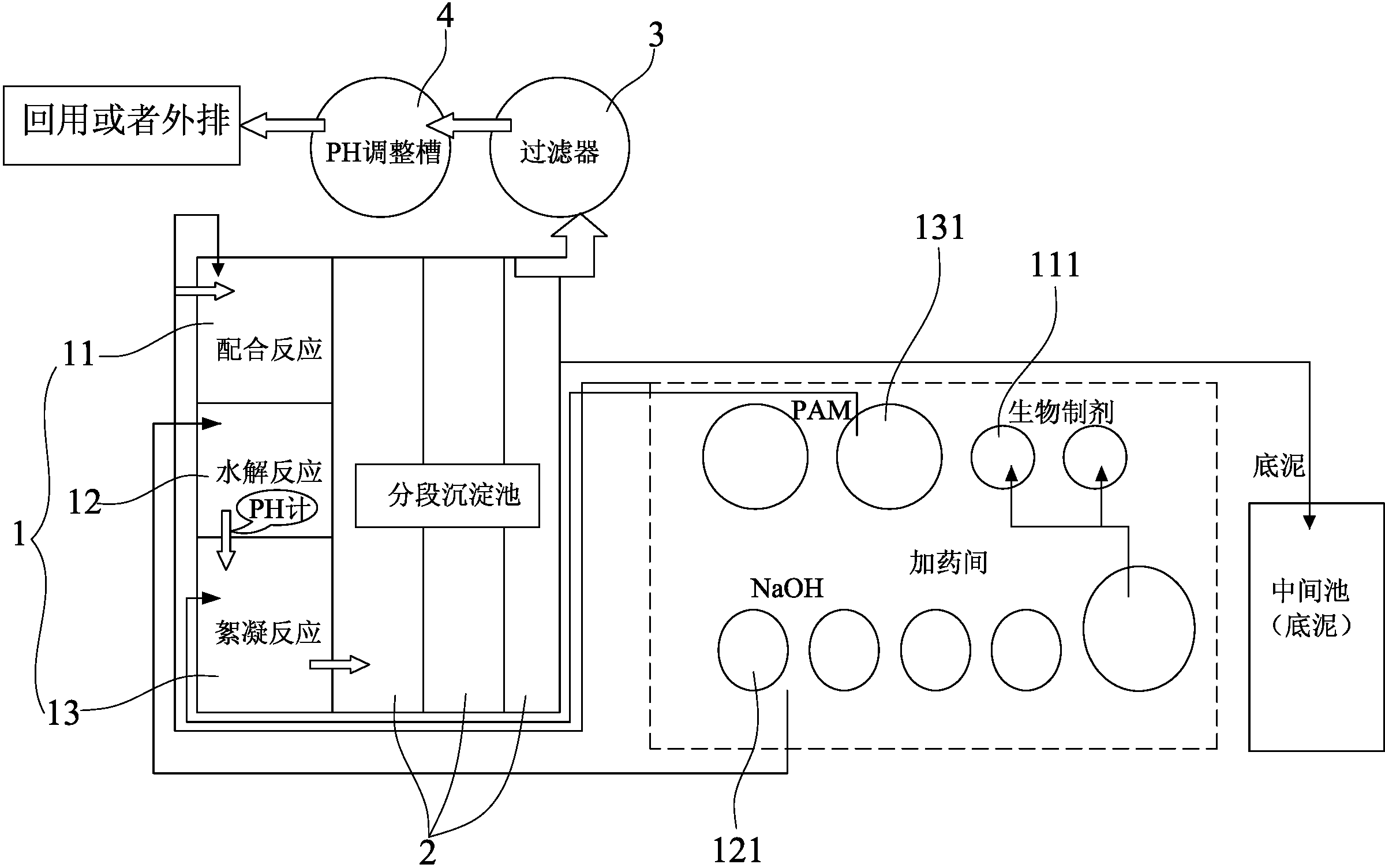

　　一種高效工業廢水末端水除砷設備，主要由反應池、分段沉淀池、pH調整槽組成，所述反應池包括配合反應池、水解反應池、絮凝反應池，配合反應池入水口為廢水入口，配合反應池溢流口連接水解反應池入水口，水解反應池溢流口連接絮凝反應池入水口，絮凝反應池溢流口連接分段沉淀池入水口，分段沉淀池上清液連接pH調整槽入水口，其中，配合反應池連接一生物藥劑加藥器，水解反應池連接一NaOH加藥器，絮凝反應池連接一絮凝劑加藥器，絮凝反應池內安裝有一攪拌器。

　　所述的分段沉淀池為三段式沉淀池，與絮凝反應池溢流口連通的為第一段沉淀區，依次為第二段沉淀區，第三段沉淀區，其中，第一段，第二段沉淀區底部連接底泥抽取泵，前段沉淀區內的廢液通過溢流口連通后段沉淀區。

　　所述分段段式沉淀池內從第一段沉淀區到第三段沉淀區容積依次加大。

　　所述的分段沉淀池末段通過泵連接過濾器后連接pH調整槽入水口。

　　本發明方案的實施，使用生物制劑替代傳統的化學藥劑，生物制劑是從自然界中篩選的優勢菌種或通過基因組合技術生產出的高效菌種，采用先進的生物技術和特殊的生產工藝制成的高效生物活性菌劑，其組成可以概括為微生物、酶及一些保持微生物活性的物質，因此，大大改善了由于化學制劑投放后帶來的二次污染，提高了貴重金屬的有效捕集率，同時，通過工藝的改進，將中間沉淀池改為分段沉淀池，大大改善了中間水池沉淀效果，由于分段沉淀池無形中增長了廢水中絮凝沉淀的行程和時間，使得沉淀大量集中在前段沉淀池中，很容易的可以通過泵抽取前段沉淀池中的底泥進行集中處理，提高回收利用率，同時，分段沉淀池的末段沉淀已經可以忽略不記，其溢流可僅需通過簡單的過濾器，再經中和調整后即可達到排放要求，也可直接經中和后排放，簡化了過濾設備，降低了生產成本。
