申請日2013.10.11

　　公開(公告)日2014.04.09

　　IPC分類號B01D33/03

　　摘要

　　本實用新型公開了一種污水砂渣過濾振動篩，設有底座，其特征是：設有上層的渣物濾篩和下層的砂子濾篩，該兩個濾篩安裝在裝有彈簧的支撐架上，該支撐架的頂部設有帶動兩個濾篩和支撐架振動的振動電機，兩個濾篩的上方設有污水進水箱和進水管，進水箱底部設有出水口，兩個濾篩的下方設有出水水箱和出水管，渣物濾篩設有出渣口，砂子濾篩設有出砂口，兩個濾篩平行設置，并分別向出渣口和出砂口一邊傾斜。在所述進水箱內設有調節出水量的大活動插板和小活動插板。本實用新型適用于污水處理中濾除砂子和渣物，簡單實用，成本低，濾除砂渣高效、干凈，砂渣分置，進水可調。

　　權利要求書

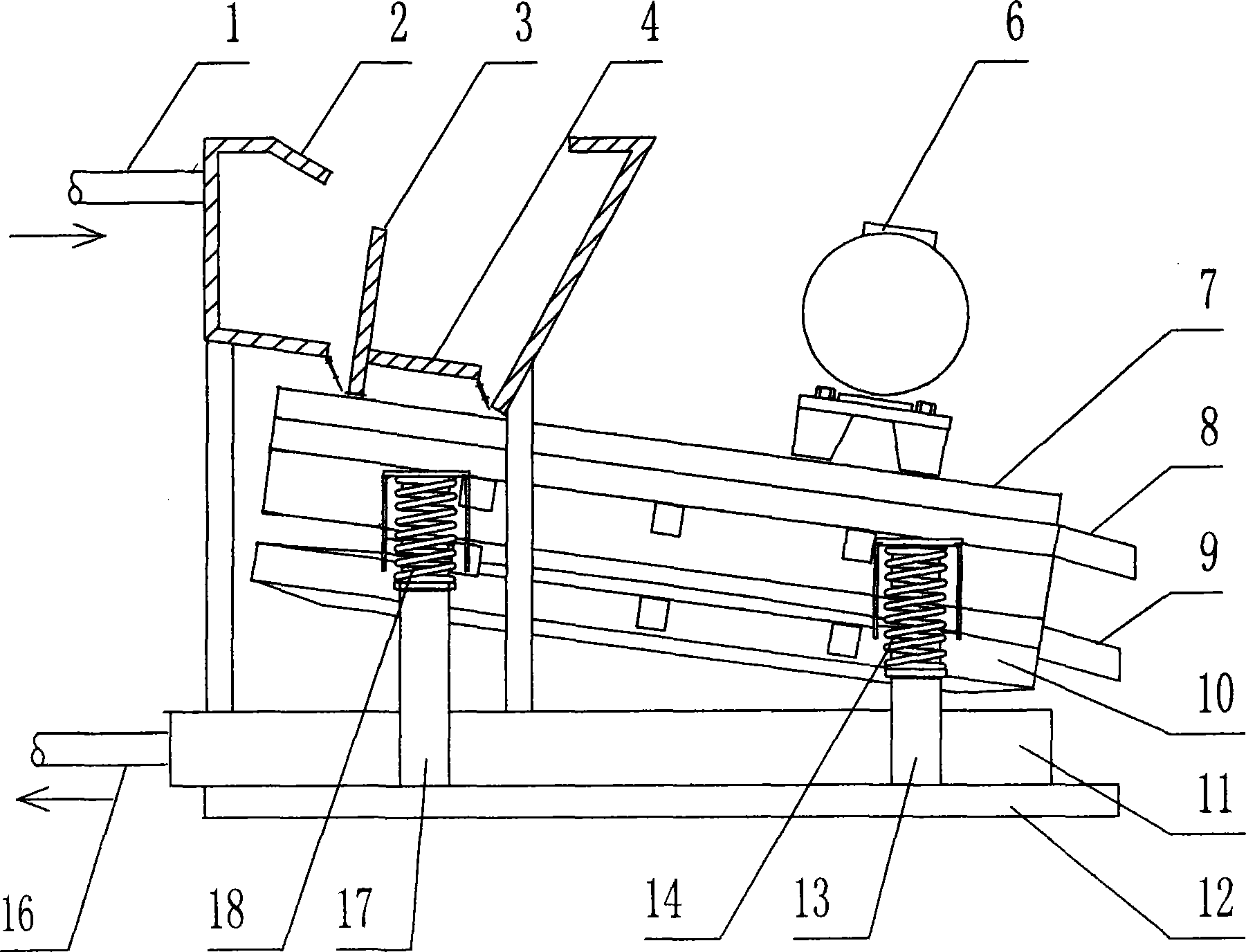

　　1.一種污水砂渣過濾振動篩，設有底座(12)，其特征是：設有上層 的渣物濾篩(7)和下層的砂子濾篩(10)，該兩個濾篩安裝在裝有彈簧(14、 18)的支撐架(13、17)上，該支撐架的頂部設有帶動兩個濾篩和支撐架 振動的振動電機(6)，兩個濾篩的上方設有污水進水箱(2)和進水管(1)， 進水箱底部設有出水口，兩個濾篩的下方設有出水水箱(11)和出水管 (16)，渣物濾篩設有出渣口(8)，砂子濾篩設有出砂口(9)，兩個濾篩 平行設置，并分別向出渣口和出砂口一邊傾斜。

　　2.根據權利要求1所述的振動篩，其特征是：在所述進水箱內設有調 節出水量的大活動插板(3)和小活動插板(4)。

　　說明書

　　污水砂渣過濾振動篩

　　技術領域

　　本實用新型屬于一種污水處理設備技術，具體是一種污水砂渣過濾振 動篩，用于污水處理過程中將污水中的砂子、渣物過濾出去。

　　背景技術

　　污水處理工藝中，去除污水中的泥砂、各種雜物是一道重要的工序， 它的工效和質量直接影響后續的污水處理工效和質量。現用的砂渣分離設 備主要是無軸螺旋砂水分離器，不能很好分離砂子和渣物的分類，分離的效 率也不夠理想。因此，需要提出一種結構更為合理，濾除砂渣效果更好的 裝置。

　　實用新型內容

　　本實用新型的目的是為了解決上述技術問題，提出一種污水砂渣過濾 振動篩，該振動篩設有分別濾除砂子和渣物的兩層濾篩，并設置振動部件， 不但能分別濾除砂子和渣物，而且效率高。

　　本實用新型的目的是通過以下技術方案來實現的：

　　污水砂渣過濾振動篩，設有底座，其特征是：設有上層的渣物濾篩和 下層的砂子濾篩，該兩個濾篩安裝在裝有彈簧的支撐架上，該支撐架的頂 部設有帶動兩個濾篩和支撐架振動的振動電機，兩個濾篩的上方設有污水 進水箱和進水管，進水箱底部設有出水口，兩個濾篩的下方設有出水水箱 和出水管，渣物濾篩設有出渣口，砂子濾篩設有出砂口，兩個濾篩平行設 置，并分別向出渣口和出砂口一邊傾斜。

　　本實用新型進一步完善和實施的補充方案是：

　　在所述進水箱內設有調節出水量的大活動插板和小活動插板。

　　本實用新型的優點：

　　1、結構簡單實用，制造成本低;

　　2、能快速地分別濾除污水中的砂子和渣物，便于砂子和渣物分別回收 處理;

　　3、設有振動電機，濾除效率高，濾除干凈;

　　4、操作靈活，進出水量方便調節。
