申請日2014.11.07

　　公開(公告)日2015.03.04

　　IPC分類號C02F11/00

　　摘要

　　本實用新型公開了用于畜禽糞便與生活污泥處理系統的加濕系統，在每一個物料架的一側面中間位置增加了至少一個豎直撐桿，將主水管連接在豎直支撐的上方，并沿每一根豎直支撐的豎直方向連接一根分水管，隨后在分水管上按照物料架的物料層數連接噴淋水管，以便對物料架上的每一個物料層上的物料進行保濕;噴淋管上均勻地設置了若干個噴嘴，提高了噴淋的均勻度;此外還在支撐噴淋水管的支架下面設置了導流板，以便能噴灑到物料架的每一個方形隔層盡可能多的物料，每一個導流板通過鉸鏈和支撐連接在支架上，可以翻至水平位置，也可放下部遮擋，以增加噴灑面積;本實用新型實現了物料的均勻和快速保濕，提高了工作效率，具有較好的環保性能。

　　權利要求書

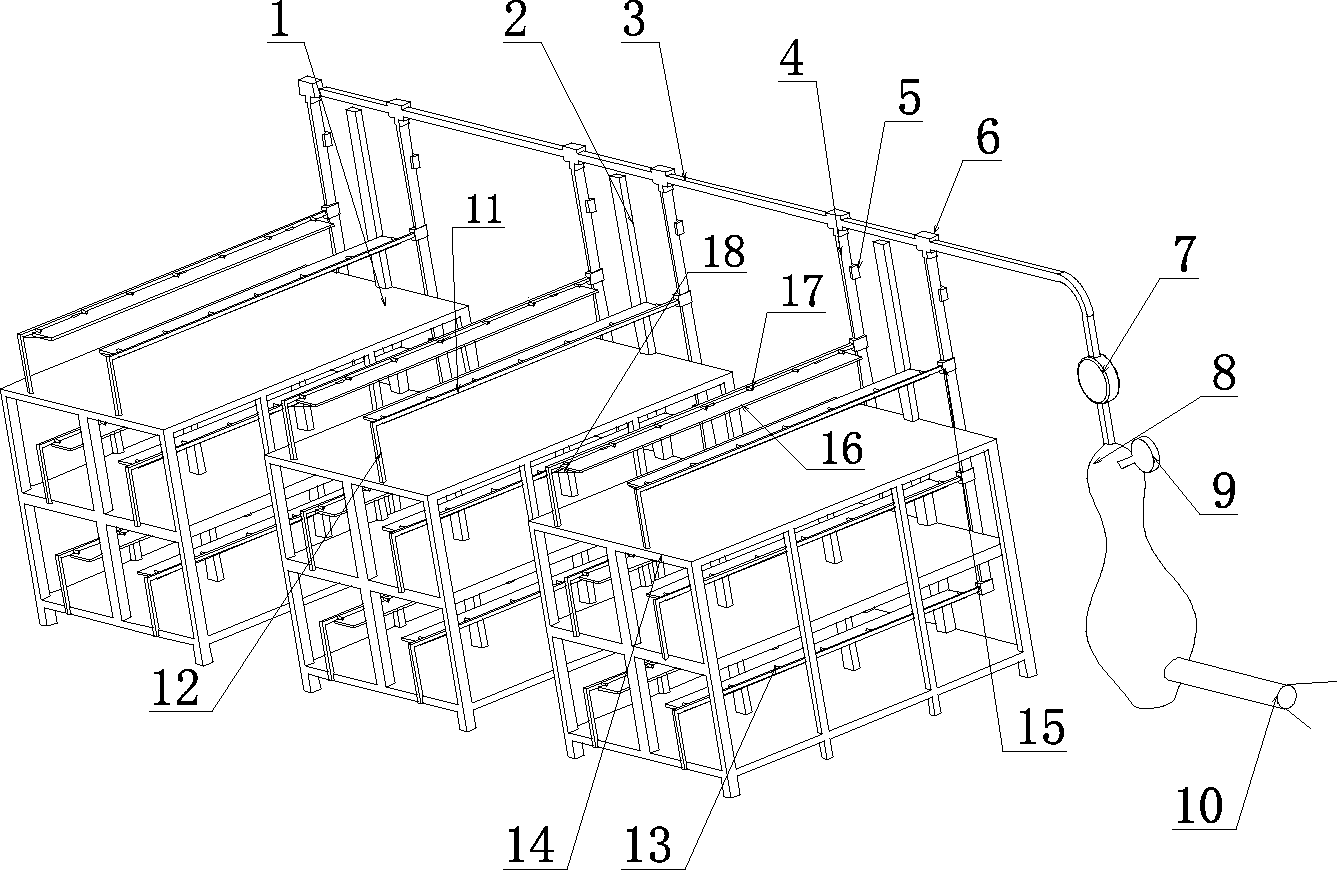

　　1.用于畜禽糞便與生活污泥處理系統的加濕系統，待加濕的若干個并排的物料架(1)，每個所述物料架(1)包括多個敞開式的方形隔層(14);所述加濕系統包括主水管(3)、若干個分水管(4)、離心過濾器(8)和進水管(10)，所述離心過濾器(8)通過進水管(10)連接水源，所述主水管(3)連接在離心過濾器(8)的出口處，其特征在于：所述加濕系統還包括連接在每一個物料架(1)一側面中間位置處的至少一個豎直支撐桿(2)，所述主水管(3)連接在若干個豎直支撐桿(2)的頂部位置，并每個豎直支撐桿(2)的豎直方向連接一根分水管(4);每一根分水管(4)上還連接有不少于一根的噴淋水管(11);每一根噴淋水管(11)通過一根支架(12)連接在物料架(1)上，且每一根噴淋水管(11)上均勻地設置有若干噴嘴(13)，每一個所述支架(12)上的噴淋水管(11)下方還設置有導流板(16);每一個導流板(16)通過若干鉸鏈(17)和支撐(18)連接在與其對應的支架(12)上。

　　2.根據權利要求1所述的用于畜禽糞便與生活污泥處理系統的加濕系統，其特征在于：所述導流板(16)向物料架(1)上放置物料的方向傾斜。

　　3.根據權利要求1所述的用于畜禽糞便與生活污泥處理系統的加濕系統，其特征在于：所述主水管(3)與每一根分水管(4)連接處設置有大三通(6)，每一根所述分水管(4)與其上連接的噴淋水管(11)連接處設置有小三通(15)。

　　4.根據權利要求3所述的用于畜禽糞便與生活污泥處理系統的加濕系統，其特征在于：每一根所述分水管(4)上連接有一個水閥(5)。

　　5.根據權利要求3所述的用于畜禽糞便與生活污泥處理系統的加濕系統，其特征在于：所述主水管(3)與離心過濾器(8)之間還連接有二次過濾器(7)。

　　6.根據權利要求5所述的用于畜禽糞便與生活污泥處理系統的加濕系統，其特征在于：所述離心過濾器(8)上還設置水壓表(9)。

　　說明書

　　用于畜禽糞便與生活污泥處理系統的加濕系統

　　技術領域

　　本實用新型涉及畜禽糞便與生活污泥處理系統技術領域，特別是涉及用于畜禽糞便與生活污泥處理系統的加濕系統 。

　　背景技術

　　隨著人類的生產活動的日益頻繁，以及人類數量的增多，產生了大量的生活垃圾，這些生活垃圾中，包含了不少的生活污泥。這些生活污泥需要采用專門的污泥處理設備進行處理，成本較高。

　　此外，由于人類活動的需要，養殖的各種畜禽也產生了大量的糞便，雖說畜禽糞便早就用在農作物的養殖上面，并且頗有成效，但是這種使用僅限于一年中的某幾個時間段。其余時間產生的畜禽糞便和剩余的畜禽糞便，隨意堆放，仍然會對人們的生活環境產生不好的影響，影響人們的生活環境。

　　因此人們實用新型了一種采用畜禽糞便與生活污泥處理的方法，在這個方法執行的過程中，需要將畜禽糞便與污泥混合之后的物料進行保濕，以進行環保地消耗畜禽糞便與生活污泥，但是現階段為該方法的初級階段，只能進行簡單的水管加濕，達不到理想的物料保濕效果，影響畜禽糞便與生活污泥的處理效率。

　　實用新型內容

　　為了克服上述現有技術的不足，本實用新型提供了用于畜禽糞便與生活污泥處理系統的加濕系統,其目的在于實現畜禽糞便與生活污泥處理系統的均勻和快速保濕，提高了該處理系統的工作效率。

　　本實用新型所采用的技術方案是：用于畜禽糞便與生活污泥處理系統的加濕系統，待加濕的若干個并排的物料架，每個物料架包括多個敞開式的方形隔層;加濕系統包括主水管、若干個分水管、離心過濾器和進水管，離心過濾器通過進水管連接水源，主水管連接在離心過濾器的出口處，加濕系統還包括連接在每一個物料架一側面中間位置處的至少一個豎直支撐桿，主水管連接在若干個豎直支撐桿的頂部位置，并每個豎直支撐桿的豎直方向連接一根分水管;每一根分水管上還連接有不少于一根的噴淋水管;每一根噴淋水管通過一根支架連接在物料架上，且每一根噴淋水管上均勻地設置有若干噴嘴，每一個支架上的噴淋水管下方還設置有導流板;每一個導流板通過若干鉸鏈和支撐連接在與其對應的支架上。 本實用新型在每一個物料架的一側面中間位置增加了至少一個豎直撐桿，將主水管連接在豎直支撐的上方，并沿每一根豎直支撐的豎直方向連接一根分水管，隨后在分水管上按照物料架的物料層數連接噴淋水管，以便對物料架上的每一個物料層上的物料進行保濕;為了增強物料層上的物料的保濕效果，噴淋管上均勻地設置了若干個噴嘴，提高了噴淋的均勻度;此外還在支撐噴淋水管的支架下面設置了導流板，以便能噴灑到物料架的每一個方形隔層盡可能多的物料，并且每一個導流板通過鉸鏈和支撐連接在支架上，可以翻至水平位置，也可放下部遮擋，以增加噴灑面積。

　　優選地，導流板向物料架上放置物料的方向傾斜，以便噴灑保濕物料。

　　優選地，主水管與每一根分水管連接處設置有大三通，每一根分水管與其上連接的噴淋水管連接處設置有小三通，以便分流噴淋的水。

　　優選地，為了方便地控制每一個物料架上的物料的濕度，每一根分水管上連接有一個水閥。

　　優選地，主水管與離心過濾器之間還連接有二次過濾器，從而過濾掉水中的雜質，例如沙、石子等進入噴淋水管，實現了避免水中雜質對說管造成的磨損和對物料的影響，進而降低了加濕系統的維修需求，延長了加濕系統的使用壽命。

　　優選地，離心過濾器上還設置水壓表，方便地觀察加濕系統中水壓的情況。

　　與現有技術相比，本實用新型的有益效果是：本實用新型在每一個物料架的一側面中間位置增加了至少一個豎直撐桿，將主水管連接在豎直支撐的上方，并沿每一根豎直支撐的豎直方向連接一根分水管，隨后在分水管上按照物料架的物料層數連接噴淋水管，以便對物料架上的每一個物料層上的物料進行保濕;為了增強物料層上的物料的保濕效果，噴淋管上均勻地設置了若干個噴嘴，提高了噴淋的均勻度;此外還在支撐噴淋水管的支架下面設置了導流板，以便能噴灑到物料架的每一個方形隔層盡可能多的物料，并且每一個導流板通過鉸鏈和支撐連接在支架上，可以翻至水平位置，也可放下部遮擋，以增加噴灑面積。

　　本實用新型結構簡單、易于實現、成本較低，實現了畜禽糞便與生活污泥處理系統的均勻和快速保濕，提高了該處理系統的工作效率，美化了周圍環境，具有較好的環保性能。
