申請日2013.10.11

　　公開(公告)日2014.05.07

　　IPC分類號C02F3/32

　　摘要

　　本實用新型公開了以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統，包括依次連接的進水池、填料池、出水池。進水池和出水池鋪有卵石以保證水流分布均勻，填料池由下至上分別為不同粒徑級配的提質褐煤，上層種植蘆葦。此以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統結構簡單，易于操作，系統對鐵、錳、揮發酚、氨氮和總氮的去除率較高，出水能夠達到相應的地表水排放限值或回用作為農業灌溉、綠化等用途的要求。

　　權利要求書

　　1.以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統，其特征在于，從左至右分別為進水區、潛流人工濕地主體、基質填料區、出水區;褐煤提質冷凝水通過進水管進入填充卵石的進水區，在進水區分布均勻后進入池體及基質填料區，水平潛流至出水區，經處理達標后的褐煤提質冷凝水由出水管排出。

　　2.根據權利要求1所述的以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統，其特征在于，在進水管設有流量計，以便調節不同過流段面水力負荷。

　　3.根據權利要求1所述的以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統，其特征在于，上層種植蘆葦。

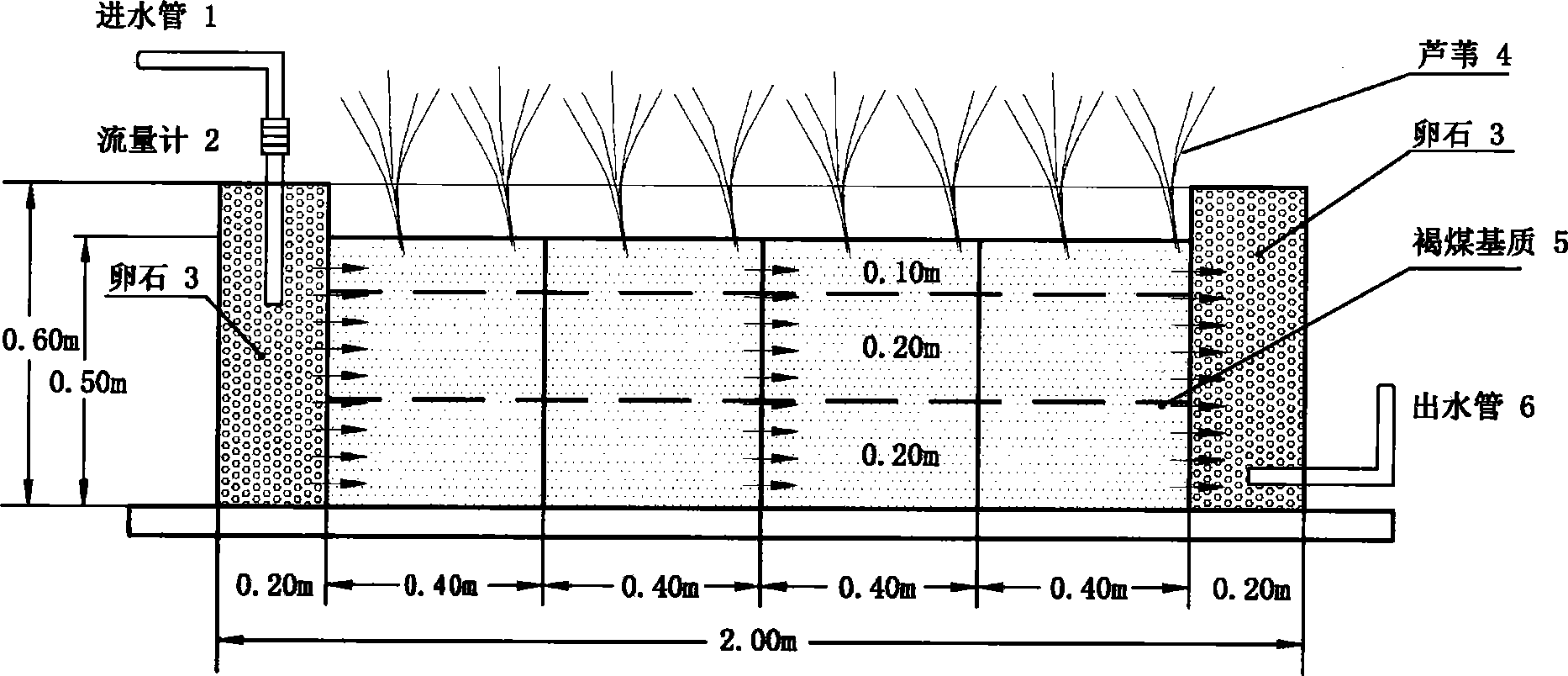

　　4.根據權利要求1所述的以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統，其特征在于，以不同粒徑級配提質脫水石褐煤作為人工濕地的基質填料，其中底部0.2m采用粒徑為5-10mm的提質褐煤;中部0.2m采用2-5mm的提質褐煤;頂部0.1m采用0.5-2mm的提質褐煤作為人工濕地系統的基質填料。

　　5.根據權利要求1所述的以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統，其特征在于，采用提質褐煤作為人工濕地的基質填料。

　　說明書

　　以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統

　　技術領域

　　本實用新型涉及一種人工濕地處理系統，尤其涉及一種以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統，屬于環境保護領域。

　　背景技術

　　褐煤是一種低階煤，含水率在30-50%左右。故褐煤必須經過提質脫水后方可有效利用。在褐煤提質過程中，將產生大量褐煤提質冷凝水。

　　褐煤提質冷凝水中含有鐵、錳等重金屬物質以及揮發酚、氨氮、總氮等有機污染物。微量的金屬元素是植物、動物和人類生存所必須的，但是過量的重金屬對生物是有毒的。揮發酚為高毒物質，對動植物具有毒害作用，故含有高濃度揮發酚的廢水不能用于農業灌溉、綠化等用途。褐煤提質冷凝水若不經處理，直接外排或回用作為農業灌溉、綠化用途，將對周圍環境造成污染。因此，必須對褐煤提質冷凝水進行有效的處理，使其經處理后可回用或達到地表排放要求。迄今為止，國內外對褐煤提質冷凝水的處理方面的研究較少。

　　人工濕地主要是通過濾料基質吸附、微生物降解和水生植物吸收等多種途徑對廢水中的污染物質進行去除，從而達到廢水凈化目的的一種處理方法。人工濕地處理技術由于工程造價費用和運行費用均較低，在廢水處理與回用領域得到廣泛應用。針對褐煤提質冷凝水的水質特點，本發明采用一種以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統。

　　實用新型內容

　　本實用新型的目的是提供一種新型的褐煤泠凝水處理系統。

　　本實用新型的目的是通過以下技術方案實現的：

　　本實用新型的褐煤提質冷凝水廢水處理系統從左至右分別為進水區、潛流人工濕地主體、基質填料區、出水區;褐煤提質冷凝水通過進水管進入填充卵石的進水區，在進水區分布均勻后進入池體及基質填料區，水平潛流至出水區，經處理達標后的褐煤提質冷凝水由出水管排出;

　　所述以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統在進水管設有流量計，以便調節不同過流段面水力負荷;

　　所述以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統上層種植蘆葦;

　　所述以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統以不同粒徑級配提質脫水石褐煤作為人工濕地的基質填料，其中底部0.2m采用粒徑為5-10mm的提質褐煤;中部0.2m采用2-5mm的提質褐煤;頂部0.1m采用0.5-2mm的提質褐煤作為人工濕地系統的基質填料;

　　所述的以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統采用提質褐煤作為人工濕地的基質填料。充分體現了就地取材、大幅降低建設成本之目的。

　　由上述本實用新型提供的技術方案可以看出，本實用新型提供的以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統，包括依次連接的進水池、填料池、出水池。進水池和出水池鋪有卵石以保證水流分布均勻，填料池由下至上分別為不同粒徑級配的提質褐煤，上層種植蘆葦，此以褐煤為基質填料的人工濕地褐煤提質冷凝水處理系統結構簡單，易于操作，系統對鐵、錳、揮發酚、氨氮和總氮的去除率較高，出水能夠達到相應的地表水排放限值或回用作為農業灌溉、綠化等用途之要求。
