申請日2013.10.11
公開(公告)日2014.04.02
IPC分類號C02F1/72; C02F1/463
摘要
本實用新型公開了一種制藥廢水處理設備，它包括雙氧水儲罐、電解槽體;所述電解槽體內腔兩端設有連接極板，兩端連接極板之間設有若干塊電解極板，所述電解極板下方設有曝氣管，曝氣管通過接口管道與外部的空壓機連通;所述雙氧水儲罐經計量泵與雙氧水霧化器進口端連通，雙氧水霧化器出口端與接口管道連通;所述雙氧水霧化器還與空壓機連通。本實用新型中設置了雙氧水霧化器，并通過曝氣管投加雙氧水，使雙氧水的投加更加均勻，且實現了雙氧水與廢水的快速混合，可有效提高雙氧水的利用率。
權利要求書

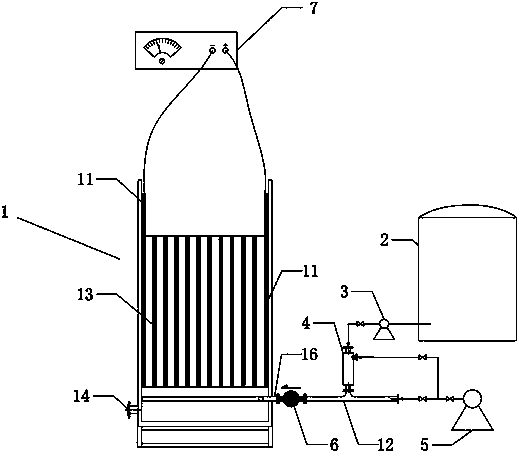

1.一種制藥廢水處理設備，包括雙氧水儲罐(2)、電解槽體(1);所述電解槽體(1)內腔兩端設有連接極板(11)，兩端連接極板(11)之間設有若干塊電解極板(13);其特征在于，所述電解極板(13)下方設有曝氣管(16)，曝氣管(16)通過接口管道(12)與外部的空壓機(5)連通;所述雙氧水儲罐(2)經計量泵(3)與雙氧水霧化器(4)進口端連通，雙氧水霧化器(4)出口端與接口管道(12)連通;所述雙氧水霧化器(4)還與空壓機(5)連通。
2.如權利要求1所述的設備，其特征在于，所述曝氣管(16)與接口管道(12)的接口處設有止回閥(6)。
3.如權利要求1所述的設備，其特征在于，所述電解槽體(1)底部設有進水口(14)、頂部設有出水口(15)，所述曝氣管(16)位于進水口(14)上方。
4.如權利要求3所述的設備，其特征在于，所述曝氣管(16)為可變微孔曝氣管。
5.如權利要求1所述的設備，其特征在于，相鄰兩塊電解極板(13)之間的間距為1～13cm。
說明書
一種制藥廢水處理設備
技術領域
本實用新型屬于廢水處理技術領域，具體涉及一種制藥廢水處理設備。
背景技術
近幾年來各類醫藥化工及保健品制造業迅猛發展，目前有3000多家規模不等的醫藥化工企業，其在制藥過程中排放的大量有毒有害廢水嚴重危害人類的健康。制藥工業廢水主要包括抗生素生產廢水、合成藥物生產廢水、中成藥生產廢水以及各類制劑生產過程的洗滌水和沖洗廢水四大類。
制藥廢水因其具有組成復雜、有機污染物種類多、濃度高、毒性大、存在生物抑制性物質、pH 值波動大、間歇排放、色度深和含鹽量高等特點，而成為國內外難處理的高濃度有機廢水，也是我國污染最嚴重、最難處理的工業廢水之一，傳統的化學沉淀和氧化過程對其處理效果不明顯，很難達標排放，因此，如何處理該類廢水是當今環境保護面臨的一個難題。
隨著電力工業的發展，電化學處理成本大大降低，另外，隨著廢水排放標準的日益嚴格，電化學技術在世界范圍內獲得了相當大的重視，逐步得到大力發展應用。電化學法不需要添加化學藥劑，產生的污泥量少，污泥含水率低，只需要改變電場的外加電壓就能控制運行條件，自動化程度高。
電解法處理制藥廢水因具有高效、易操作等優點而得到人們的重視，同時電解法又有很好的脫色和提高可生化性的效果。采用電解法預處理動物制藥廢水的研究表明，在進水COD為42739 mg/L，常溫常壓下，電壓12 V，電解4 h后COD去除率可達65%以上，色度也明顯降低。
而高級氧化技術是一種可有效處理難降解有機廢水的化學氧化技術，例如芬頓法。芬頓試劑是由H2O2和Fe2+混合后得到的一種強氧化劑，對于難降解有機廢水的處理卓有成效，是較好的預處理工藝。產生的氧化能力極強的OH??自由基，作為引發劑誘發后面的鏈反應發生，對處理難降解的物質特別適用，而且OH??自由基幾乎能與廢水中的任何有機污染物反應，徹底的氧化分解，不會產生新的污染。
目前，雖然也有人提出將芬頓氧化法聯合電解法來處理廢水的思想，或有相關設備面世，然而，這些設備只是簡單地將雙氧水儲水罐與電解槽直接連接，這樣，當往電解槽內通入雙氧水時就存在投入的雙氧水不能與廢水充分混合，不能高效地處理廢水的問題。
實用新型內容
本實用新型旨在克服現有技術的不足，提供一種制藥廢水處理設備。
為了達到上述目的，本實用新型提供的技術方案為：
所述制藥廢水處理設備，包括雙氧水儲罐、電解槽體;所述電解槽體內腔兩端設有連接極板，兩端連接極板之間設有若干塊電解極板，所述電解極板下方設有曝氣管，曝氣管通過接口管道與外部的空壓機連通;所述雙氧水儲罐經計量泵與雙氧水霧化器進口端連通，雙氧水霧化器出口端與接口管道連通;所述雙氧水霧化器還與空壓機連通。
另外，所述曝氣管與接口管道的接口處設有止回閥。所述電解槽體底部設有進水口、頂部設有出水口，所述曝氣管位于進水口上方。所述曝氣管為可變微孔曝氣管。相鄰兩塊電解極板之間的間距為1～13cm。所述電解極板為鐵極板。所述連接極板為網狀惰性極板。所述連接極板通過銅牌或?qū)Ь�與直流電源連接。所述雙氧水儲罐中雙氧水體積百分比濃度為20%～30%。
下面結合工作過程及有益效果，對本實用新型做進一步說明：
廢水從進水口進入電解槽體。進水口在電解槽體的下端，其上方布有曝氣管道。雙氧水儲罐內雙氧水投加量(體積)為所處理廢水體積的1%～10%，雙氧水通過計量泵流出，經雙氧水霧化器處理后，霧化狀態的雙氧水進入曝氣管道與曝氣空氣混合，經微孔曝氣管微孔流出，與廢水充分混合，空壓機起的作用一方面是通過壓縮空氣來推動雙氧水使其霧化;另一方面提供攪拌曝氣的壓縮空氣�；烊腚p氧水的廢水，繼續上流，進入電解極板間隙，在電場的作用下發生反應，經過一段時間的停留后，廢水從電解槽體的出水口溢流排放。其中，所述電解槽內曝氣強度按照氣水比為1：1～1：5進行控制。
本實用新型將電解絮凝技術與芬頓技術進行有機結合;利用霧化器將雙氧水進行霧化后再通過曝氣管道進行曝氣投加，將藥劑投加與曝氣攪拌過程進行了有機結合;發生的主要反應如下：
Fe-2e→Fe2+
Fe2++H2O2 →Fe3++OH-+ OH·
Fe3++3H2O→Fe(OH)3↓+3H+
pFe3++(q+r)H2O→pFe(H2O)q(OH)r3p-r +rH+
主要反應過程中產生的OH·氧化活性強，可有效氧化降解有機物。
與現有技術相比，本實用新型具有如下有益效果：
(1) 將雙氧水進行霧化并與壓縮空氣混合，通過曝氣管投加，使得雙氧水的投加更加均勻，且實現了雙氧水與廢水的快速混合，可有效提高雙氧水的利用率。
(2) 將電解絮凝與芬頓反應相結合，利用電解原理產生的初生態亞鐵離子的高反應活性這一特征，與雙氧水反應，可有效提高OH·的產生量，同時可有效提高反應速率，處理效果好，處理出水水質好。
(3) 在芬頓反應的同時將二價鐵直接氧化為三價鐵，減少了后續出水的曝氣過程，有效縮短了反應流程，且處理出水絮凝體沉降效果好。
(4) 雙氧水與亞鐵離子的產生量可實現簡易控制;且設備結構簡單緊湊，占地面積小，反應速率快。
本實用新型中，除雙氧水外，處理設備未投加其他藥劑，因此不會因為藥劑的投加而引入其他污染物質，可有效避免二次污染風險。
總之，單獨的生化法難以處理高濃度制藥廢水，甚至導致污泥在馴化時死亡。本實用新型正是考慮到制藥廢水成分復雜、COD高且難降解的特點，和電解法處理廢水的高效、易操作且能提高廢水可生化性等優點，提出了一種以芬頓氧化法聯合電解法處理制藥廢水的設備。尤其通過雙氧水霧化器的設置，使雙氧水與廢水更加充分的混合，在工藝中調整設備參數，設備可作為制藥廢水的預處理設備，也可作為制藥廢水的最終處理設備。
