申請日2013.10.11
公開(公告)日2014.08.20
IPC分類號C02F9/02
摘要

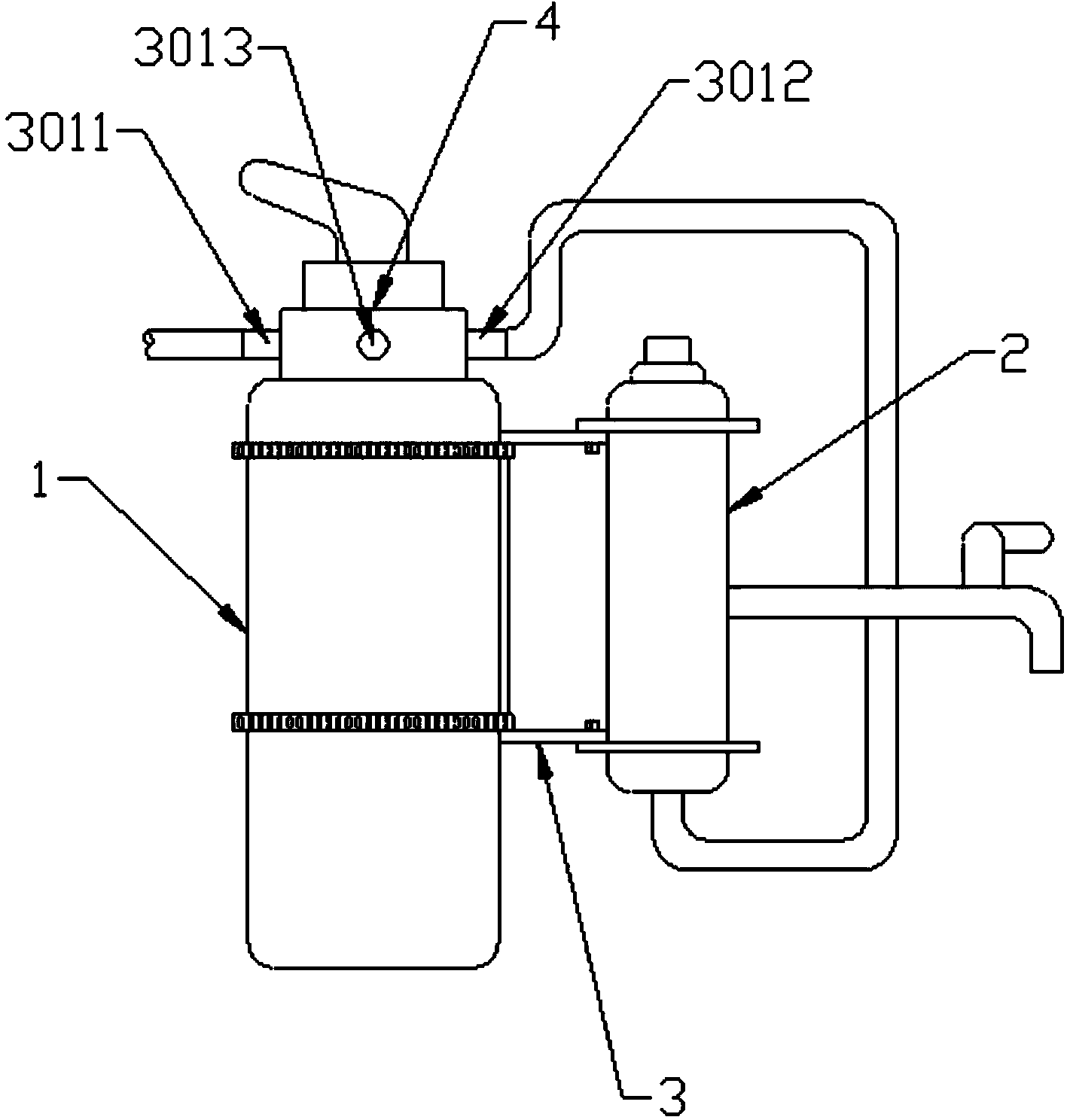

本實用新型涉及一種井水處理設備，包括過濾罐、凈水器和過濾閥，凈水器通過連接件設置在過濾罐的一側，過濾閥設置在過濾罐的頂端，所述過濾罐內從下至上依次設置有五十目型二氧化硅層、一毫米型二氧化硅層、六毫米二氧化硅層、中性多介質礦化球?qū)雍退嵯葱突钚缘V石層;過濾閥的底端設置有基座，基座的底端設置有上布水器，上布水器通過中心管與下布水器相連通，相連接的上布水器、中心管和下布水器都設置在過濾罐內，下布水器位于酸洗型活性礦石層內，上布水器位于五十目型二氧化硅層內。與現有技術相比本實用新型的有益效果為：有效濾除井水大量的對人體有害的微生物和礦物，達到直飲水的標準。
權利要求書
1.一種井水處理設備，其特征在于，包括過濾罐、凈水器和過濾閥，凈水器通過連接件設置在過濾罐的一側，過濾閥設置在過濾罐的頂端，所述過濾罐內從下至上依次設置有五十目型二氧化硅層、一毫米型二氧化硅層、六毫米二氧化硅層、中性多介質礦化球?qū)雍退嵯葱突钚缘V石層;過濾閥的底端設置有基座，基座與過濾罐頂端的罐口之間設置有用于密封的基座O形圈，基座的底端設置有上布水器，上布水器通過中心管與下布水器相連通，相連接的上布水器、中心管和下布水器都設置在過濾罐內，下布水器位于酸洗型活性礦石層內，上布水器位于五十目型二氧化硅層內。
2.如權利要求1所述的井水處理設備，其特征在于，所述過濾閥包括閥體、閥蓋和手柄，所述閥蓋通過塑料銷釘或自攻螺釘設置在閥體的頂端，手柄的一端設置在閥蓋的中部，閥體上設置有進水口、出水口和排水口，進水口與進水編織軟管相連通，排水口與排水編織軟管相連通。
3.如權利要求2所述的井水處理設備，其特征在于，所述閥體內設置有相互配合的定片和動片，定片與基座之間設置有密封圈;動片上方設置有撥叉，撥叉通過壓緊螺母設置于閥體的內部，并該壓緊螺母與閥體內壁之間螺紋連接，壓緊螺母與閥蓋之間設置有O型圈;
4.如權利要求3所述的井水處理設備，其特征在于，所述撥叉與壓緊螺母之間從下至上依次設置有減摩墊、第一O型圈和第二O型圈;所述減摩墊、第一O型圈以及第二O型圈的直徑依次減小。
5.如權利要求1所述的井水處理設備，其特征在于，所述凈水器包括凈水器主體，所述凈水器主體的兩端分別設置有進水口和出水口，出水口通過編織軟管與自來水龍頭相連通，進水口通過編織軟管與過濾閥上的出水口相連通。
6.如權利要求5所述的井水處理設備，其特征在于，所述凈水器主體內均勻分布有若干食品級的PVC超濾膜，所述凈水器主體的一側設置有與直飲水龍頭相連通的直飲水出口。
7.如權利要求1所述的井水處理設備，其特征在于，所述中心管的頂端伸入上布水器內，并該中心管的頂端與基座相連。
8.如權利要求7所述的井水處理設備，其特征在于，所述中心管與基座之間設置有用于密封的中心管O形圈。
說明書
井水處理設備
技術領域
本實用新型涉及一種水處理設備，尤其涉及一種井水處理設備。
背景技術
目前，國際公認的是地下地表淺層水大多數被污染的情形越來越嚴重，化肥、農藥、糞便、石化殘?jiān)�、對人體直接有害的化工污水及殘?jiān)陀卸緹熿F它們直接的深入地表層，再經過雨水帶動已經浸透深層土壤并隱藏在地表水層里。全世界很多國家和地區的居民在使用淺層水井里的水來維持生活用水，而中國居民使用淺層水井在全球是最多的一個國家。由于淺層小井建設起來代價很小，中國城鎮普通市民和農村村民普遍使用廉價的淺層家用小水井，用井水充當生活用水，地下水水質中含大量的對人體有害的微生物和礦物質。
實用新型內容
為解決上述技術問題，本實用新型提供一種有效濾除井水大量的對人體有害的微生物和礦物的井水處理設備。
本實用新型的井水處理設備，包括過濾罐、凈水器和過濾閥，凈水器通過連接件設置在過濾罐的一側，過濾閥設置在過濾罐的頂端，所述過濾罐內從下至上依次設置有五十目型二氧化硅層、一毫米型二氧化硅層、六毫米二氧化硅層、中性多介質礦化球?qū)雍退嵯葱突钚缘V石層;過濾閥的底端設置有基座，基座與過濾罐頂端的罐口之間設置有用于密封的基座O形圈，基座的底端設置有上布水器，上布水器通過中心管與下布水器相連通，相連接的上布水器、中心管和下布水器都設置在過濾罐內，下布水器位于酸洗型活性礦石層內，上布水器位于五十目型二氧化硅層內。
進一步地，所述過濾閥包括閥體、閥蓋和手柄，所述閥蓋通過塑料銷釘或自攻螺釘設置在閥體的頂端，手柄的一端設置在閥蓋的中部，閥體上設置有進水口、出水口和排水口，進水口與進水編織軟管相連通，排水口與排水編織軟管相連通。
進一步地，所述閥體內設置有相互配合的定片和動片，定片與基座之間設置有密封圈;動片上方設置有撥叉，撥叉通過壓緊螺母設置于閥體的內部，并該壓緊螺母與閥體內壁之間螺紋連接，壓緊螺母與閥蓋之間設置有O型圈;
進一步地，所述撥叉與壓緊螺母之間從下至上依次設置有減摩墊、第一O型圈和第二O型圈;所述減摩墊、第一O型圈以及第二O型圈的直徑依次減小。
進一步地，所述凈水器包括凈水器主體，所述凈水器主體的兩端分別設置有進水口和出水口，出水口通過編織軟管與自來水龍頭相連通，進水口通過編織軟管與過濾閥上的出水口相連通。
進一步地，所述凈水器主體內均勻分布有若干食品級的PVC超濾膜，所述凈水器主體的一側設置有與直飲水龍頭相連通的直飲水出口。
進一步地，所述中心管的頂端伸入上布水器內，并該中心管的頂端與基座相連。
進一步地，所述中心管與基座之間設置有用于密封的中心管O形圈。
與現有技術相比本實用新型的有益效果為：井水依次經過過濾罐內的酸洗型活性礦石層、中性多介質礦化球?qū)�、六毫米二氧化硅層、一毫米型二氧化硅層和五十目型二氧化硅層去除井水中所含有的微生物、礦物質及顆粒狀雜質，經過上述過濾后，經由凈化器內的水經 過PVC超濾膜進一步過濾，最后輸送至自來水龍頭，能有效保證直飲水的質量;本實用新型的過濾罐有正洗和反洗兩種狀態，能有效保證過濾罐內各層的功能。
