申請日2013.10.10

　　公開(公告)日2014.05.21

　　IPC分類號E03F5/02

　　摘要

　　一種雙塑復合增強型污水檢查井，其井體的側壁開有至少一個與管路連通的承插口;所述井體的底部封閉，上部開有一個井口;所述井口用于與污水井管連接，其特征在于：所述井體、承插口和井口均由雙層塑料復合增強材料用滾塑工藝制成;所述雙層塑料復合增強材料的外層為低密度聚乙烯層，內層為環氧樹脂層，內層和外層的交界處附近均勻散布有短玻璃纖維，一部分短玻璃纖維滲入連接在內層與外層的交界面，并與內層和外層熱熔連接。本實用新型提供的種雙塑復合增強型污水檢查井不僅降低了使用成本，而且大大提高了產品質量，實現企業效益和社會效益的雙豐收。

　　權利要求書

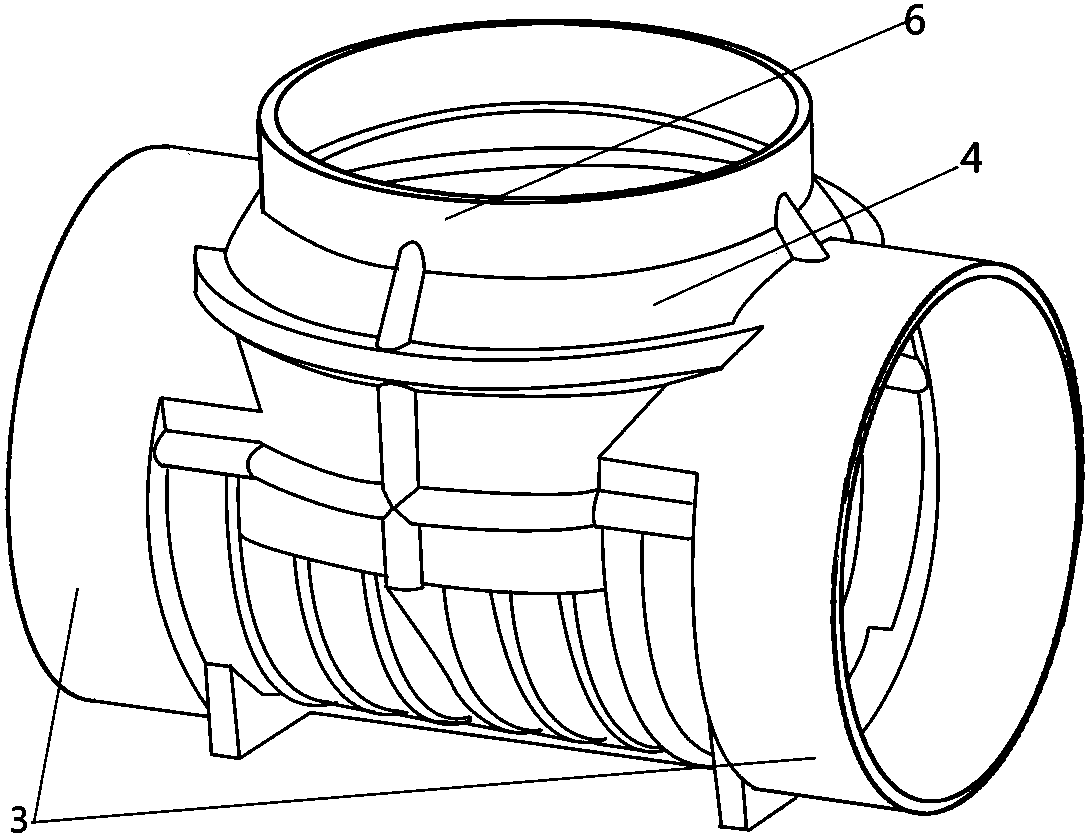

　　1.一種雙塑復合增強型污水檢查井，其井體(4)的側壁開有至少一個與管路連通的承插口(3);所述井體(4)的底部封閉，上部開有一個井口(6);所述井口(6)用于與污水井管連接，其特征在于：所述井體(4)、承插口(3)和井口(6)均由雙層塑料復合增強材料用滾塑工藝制成;所述雙層塑料復合增強材料的外層為低密度聚乙烯層(2)，內層為環氧樹脂層(1)，內層和外層的交界處附近均勻散布有短玻璃纖維(5)，一部分短玻璃纖維(5)滲入連接在內層與外層的交界面，并與內層和外層熱熔連接。

　　2.2根據權利要求1所述的雙塑復合增強型污水檢查井，其特征在于：所述環氧樹脂層(1)為兩至三層，層與層之間熱熔連接，其交界處附近均勻散布有短玻璃纖維(5)，一部分短玻璃纖維(5)滲入連接在層與層的交界面。

　　3.根據權利要求1或2所述的雙塑復合增強型污水檢查井，其特征在于：所述短玻璃纖維(5)是一種3～4mm長的無堿玻璃纖維。

　　4.根據權利要求1或2所述的雙塑復合增強型污水檢查井，其特征在于：所述井體(4)為變徑井體或等徑井體。

　　5.根據權利要求1或2所述的雙塑復合增強型污水檢查井，其特征在于：所述承插口(3)為變徑承插口或等徑承插口。

　　說明書

　　一種雙塑復合增強型污水檢查井

　　技術領域

　　本實用新型涉及一種重力流排水、排污管網中的檢查井，特別是一種塑料污水檢查井。

　　背景技術

　　近年來，塑料檢查井被廣泛應用，大量塑料檢查井生產企業也隨之如雨后春筍般出現。主要原因是我國住建部重點推廣使用塑料檢查井，限止磚砌檢查井，有效控制地下水資源污染。從2007年時全國只有2～3家生產塑料檢查井企業，而到2013年的今天全國已有50多家企業，在這50多家企業里，先期上的是采用注塑工藝來生產，但是近期上該項目的廠家大多數采用滾塑工藝來生產檢查井。

　　滾塑工藝生產檢查井的原材料是采用流動性很好的LLDPE(低密度聚乙烯)，滾塑工藝如用HDPE(高密度聚乙烯)來生產檢查井，則無法成型，因?yàn)镠DPE的流動性非常差。但是HDPE與LLDPE在物理性能上來比，不管是剛性、彈性模具，還是拉伸強度，HDPE要比LLDPE高得多。所以用HDPE來生產的注塑井的壁厚要比滾塑型井的壁原薄得多。采用滾塑工藝又只能用流動性好的LLDPE來成型，只能犧牲原材料、增加壁厚，以此來?yè)Q取強度。

　　線型低密度聚乙烯( Linear Low-Density Polyethylene )，英文縮寫為L(zhǎng)LDPE。線性低密度聚乙烯在結構上不同于一般的低密度聚乙烯，因?yàn)椴淮嬖陂L(zhǎng)支鏈。LLDPE的線性度取決于LLDPE和LDPE的不同生產加工過程。LLDPE通常在更低溫度和壓力下，由乙烯和高級的a烯烴如丁烯、己烯或辛烯共聚合而生成。共聚過程生成的LLDPE聚合物具有比一般LDPE更窄的分子量分布，同時具有線性結構使其有著不同的流變特性。LLDPE的熔融流動特性適應滾塑工藝的要求，特別是用薄膜擠出工藝，可產出高質的LLDPE產品。LLDPE應用于聚乙烯所有的傳統市常增強了抗伸、抗穿透、抗沖擊和抗撕裂的性能使LLDPE適于作薄膜。它的優異的抗環境應力開裂性，抗低溫沖擊性和抗翹曲性使 LLDPE對管材、板材擠塑和所有模塑應用都有吸引力。 LLDPE最新的應用是作為地膜用于廢渣填埋和廢液池的襯層。

　　玻璃鋼(FRP)亦稱作GRP，即纖維強化塑料，一般指用玻璃纖維增強不飽和聚脂、環氧樹脂與酚醛樹脂基體。以玻璃纖維或其制品作增強材料的增強塑料，稱謂為玻璃纖維增強塑料，或稱謂玻璃鋼。由于所使用的樹脂品種不同，因此有聚酯玻璃鋼、環氧玻璃鋼、酚醛玻璃鋼之稱。質輕而硬，不導電，機械強度高，回收利用少，耐腐蝕。可以代替鋼材制造機器零件和汽車、船舶外殼等。若玻璃鋼檢查井采用優質玻璃鋼復合材料為主體材料，制作成本高，且在質量標準要求較高的情況下，抗壓性、強度、真空度、環剛度、耐候性、連接性能、使用壽命等均需要改進，整體性能亟待提高。

　　實用新型內容

　　本實用新型的目的是提供一種雙塑復合增強型檢查井，要解決滾塑工藝制作的塑料檢查井井壁比較厚才能達到需要強度的問題;并解決玻璃鋼檢查井制作成本高、整體性能較低的問題。

　　為實現上述目的，本實用新型采用如下技術方案：

　　一種雙塑復合增強型污水檢查井，其井體的側壁開有至少一個與管路連通的承插口;所述井體的底部封閉，上部開有一個井口;所述井口用于與污水井管連接，其特征在于：所述井體、承插口和井口均由雙層塑料復合增強材料用滾塑工藝制成;所述雙層塑料復合增強材料的外層為低密度聚乙烯層，內層為環氧樹脂層，內層和外層的交界處附近均勻散布有短玻璃纖維，一部分短玻璃纖維滲入連接在內層與外層的交界面，并與內層和外層熱熔連接。

　　所述環氧樹脂層為兩至三層，層與層之間熱熔連接，其交界處附近均勻散布有短玻璃纖維，一部分短玻璃纖維滲入連接在層與層的交界面。

　　所述短玻璃纖維是一種3～4mm長的無堿玻璃纖維。

　　所述井體為變徑井體或等徑井體。

　　所述承插口為變徑承插口或等徑承插口。

　　與現有技術相比本實用新型具有以下特點和有益效果：本實用新型提供的雙塑復合增強型污水檢查井不僅取材方便，維護費用低，降低了使用成本，而且大大增強了污水檢查井的整體性能，如抗壓性好、強度高，真空度好，環剛度大，耐候性強，連接性能好，使用壽命長等。本實用新型可廣泛應用于各類管道污水檢查井的建設。
