申請日2013.10.10

　　公開(公告)日2015.04.29

　　IPC分類號C01B31/08; C02F9/04

　　摘要

　　本發明涉及一種磷酸法活性炭生產中的廢水處理系統及處理工藝，其處理系統，包括初沉淀池，以及與所述初沉淀池由管路順序連接的過濾池、絮凝池、調節池和斜管沉淀池;所述斜管沉淀池由水泵連接板框壓濾機，且板框壓濾機的出水口由管路連接至絮凝池，其工藝流程為：過濾—絮凝—調節—斜管沉淀和污泥的處理，具有流程短，投資小，實用性強的特點，并且可以回收廢水中大部分的活性炭粉，給企業增加了效益。

　　權利要求書

　　1.一種磷酸法活性炭生產中的廢水處理系統，其特征是，包括初沉淀池(1)，以及與所述初沉淀池(1)由管路順序連接的過濾池(2)、絮凝池(3)、調節池4和斜管沉淀池(5);所述斜管沉淀池(5)由水泵(7)連接板框壓濾機(6)，且板框壓濾機(6)的出水口由管路連接至絮凝池(3)。

　　2.根據權利要求1所述一種磷酸法活性炭生產中的廢水處理系統，其特征是，所述過濾池(2)設置兩個以上，過濾池(2)中設有過濾裝置，所述過濾裝置是由不銹鋼篩網骨架，上面襯300～400目的尼龍布組成。

　　3.根據權利要求1所述一種磷酸法活性炭生產中的廢水處理系統，其特征是，所述調節池(4)中設有采用PLC控制的間斷性曝氣攪拌裝置。

　　4.根據權利要求1所述一種磷酸法活性炭生產中的廢水處理系統，其特征是，所述斜管沉淀池(5)采用的是聚氯乙烯材質蜂窩狀斜管，傾角為60，斜長為0.8 ～1.5米，內切圓直徑為35～ 50㎜。

　　5.一種磷酸法活性炭生產中的廢水處理工藝，其特征是，其具體步驟為：

　　步驟1)初沉淀：在初沉淀池(1)中對活性炭生產廢水進行初沉淀，利用污水中雜質顆粒的自重，把泥沙等物質分離出來;

　　步驟2)過濾：將步驟1所得的廢水流經含有過濾裝置的過濾池(2)，大量的活性炭細粉被分離出來;

　　步驟3)絮凝：將步驟2所得廢水注入絮凝池(3)內，并在絮凝池(3)中加入絮凝劑，加速顆粒、凝膠粒子等雜質的沉淀;

　　步驟4)調節：將步驟3所得廢水注入調節池(4)中，并在調節池(4)中加入高效混凝劑，通過氣動攪拌，使混凝劑與廢水充分混合;

　　步驟5)斜管沉淀：步驟4所得廢水通過斜管沉淀池(5)，廢水中的固——液成分進一步被分離，此時分離出的廢水即達到排放標準;

　　步驟6)污泥的處理：步驟5分離出的污泥沉淀在斜管沉淀池(5)中，由水泵(7)輸入板框壓濾機(6)，對污泥進一步過濾分離，從板框壓濾機(6)中濾出來的清液返回絮凝池(3)中，剩余污泥進定期運出。

　　6.根據權利要求5所述一種磷酸法活性炭生產中的廢水處理系統，其特征是，步驟1中，初沉淀的時間為1～72小時。

　　7.根據權利要求5所述一種磷酸法活性炭生產中的廢水處理系統，其特征是，步驟3中，所述絮凝劑為堿類化合物(NaOH或Ca(OH)2)，將要處理的廢水PH處理到6 ～ 9，為后段的工序提供環境。

　　8.根據權利要求5所述一種磷酸法活性炭生產中的廢水處理系統，其特征是，步驟4中，所述的高效混凝劑包括主混凝劑聚合氯化鋁(PAC)，和輔助混凝劑為聚丙烯酰胺(PAM)，它們的質量濃度均為0.1% ～ 0.3%。

　　說明書

　　磷酸法活性炭生產中的廢水處理系統及處理工藝

　　技術領域

　　本發明涉及磷酸法活性炭生產技術領域，特別涉及一種磷酸法活性炭生產中的廢水處理系統及處理工藝。

　　背景技術

　　磷酸法活性炭的生產過程中，消耗了大量的水(1T活性炭大概消耗3-5噸的水)，進而會生產大量的廢水。這些廢水通常含有大量的磷元素、重金屬元素、酸等，排入到河中會造成嚴重的污染;并且廢水中夾雜著大量的活性炭細粉，這樣就造成了活性炭的流失。目前，我國的磷酸法活性炭生產企業，約有幾百家，其中大部分企業規模較小，廢水排放嚴重，給生態環境(特別是水環境)造成了極大的危害。

　　發明內容

　　為了解決上述問題，本發明提出了一種磷酸法活性炭生產中的廢水處理系統及處理工藝，具有結構簡單，流程短，投資小，實用性強的特點，并且可以回收廢水中大部分的活性炭粉，給企業增加了效益。

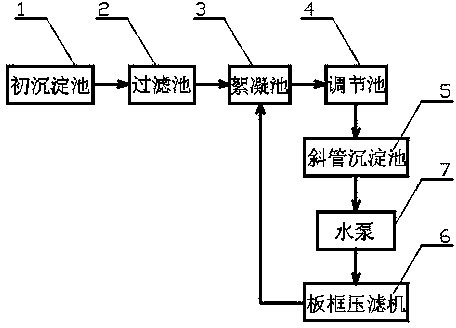

　　本發明解決其技術問題所采用的技術方案是：一種磷酸法活性炭生產中的廢水處理系統，包括初沉淀池，以及與所述初沉淀池由管路順序連接的過濾池、絮凝池、調節池和斜管沉淀池;所述斜管沉淀池由水泵連接板框壓濾機，且板框壓濾機的出水口由管路連接至絮凝池。

　　所述過濾池設置兩個以上，濾池中設有過濾裝置，所述過濾裝置是由不銹鋼篩網骨架，上面襯300～400目的尼龍布組成。

　　所述調節池中設有采用PLC控制的間斷性曝氣攪拌裝置。

　　所述斜管沉淀池采用的是聚氯乙烯材質蜂窩狀斜管，傾角為60，斜長為0.8 ～1.5米，內切圓直徑為35～ 50㎜。

　　一種磷酸法活性炭生產中的廢水處理工藝，其具體步驟為：

　　步驟1)初沉淀：在初沉淀池中對活性炭生產廢水進行初沉淀，利用污水中雜質顆粒的自重，把泥沙等物質分離出來;

　　步驟2)過濾：將步驟1所得的廢水流經含有過濾裝置的過濾池，大量的活性炭細粉被分離出來;

　　步驟3)絮凝：將步驟2所得廢水注入絮凝池內，并在絮凝池中加入絮凝劑，加速顆粒、凝膠粒子等雜質的沉淀;

　　步驟4)調節：將步驟3所得廢水注入調節池中，并在調節池中加入高效混凝劑，通過氣動攪拌，使混凝劑與廢水充分混合;

　　步驟5)斜管沉淀：步驟4所得廢水通過斜管沉淀池，廢水中的固——液成分進一步被分離，此時分離出的廢水即達到排放標準;

　　步驟6)污泥的處理：步驟5分離出的污泥沉淀在斜管沉淀池中，由水泵輸入板框壓濾機，對污泥進一步過濾分離，從板框壓濾機中濾出來的清液返回絮凝池中，剩余污泥進定期運出。

　　步驟1中，初沉淀的時間為1～72小時。

　　步驟3中，所述絮凝劑為堿類化合物(NaOH或Ca(OH)2)，將要處理的廢水PH處理到6 ～ 9，為后段的工序提供環境。

　　步驟4中，所述的高效混凝劑包括主混凝劑聚合氯化鋁(PAC)，和輔助混凝劑為聚丙烯酰胺(PAM)，它們的質量濃度均為0.1% ～ 0.3%。

　　本發明的有益效果是：一種磷酸法活性炭生產中的廢水處理系統及處理工藝，本發明具有流程短，投資小，實用性強的特點，并且可以回收廢水中大部分的活性炭粉，給企業增加了效益。
