申請日2013.10.10
公開(公告)日2016.11.30
IPC分類號C02F9/14; B01D50/00; C07C253/34; C07C255/08; C02F1/20; C02F1/04; C02F103/36
摘要
本發明提供了一種高濃度丙烯腈廢水的處理方法。該方法首先對高濃度丙烯腈廢水進行吹脫，吹脫后廢水中丙烯腈濃度小于1mg/L，可以直接進行后續生化處理;然后對吹脫出的霧狀氣體進行氣液分離，分離氣體的丙烯腈濃度小于0.1mg/Nm3，達到排放要求;分離出的液體進行共沸精餾和精餾處理，得到純度大于99%丙烯腈產品。該方法可對廢水中的丙烯腈進行較為徹底的分離和回收，不僅降低丙烯腈廢水對環境的危害，同時得到顯著的經濟效益。
權利要求書
1.一種高濃度丙烯腈廢水的處理方法，該處理方法依次包括以下步驟：
a.吹脫和氣液分離：首先在吹脫塔中對所述丙烯腈廢水進行吹脫處理，然后在氣液分離器中對所述吹脫處理得到的霧狀氣體進行氣液分離;經過所述吹脫處理的廢水中的丙烯腈濃度小于1mg/L，能夠直接進入生化處理裝置;所述氣液分離得到的氣體的丙烯腈濃度小于0.1mg/Nm3;
b.第一分餾塔精餾：所述氣液分離器得到的液體進入第一分餾塔中部進行共沸精餾，所述第一分餾塔塔頂?shù)玫降墓卜形锝?jīng)油水分離器分水后得到丙烯腈溶液;
c.第二分餾塔精餾：所述油水分離器得到丙烯腈溶液進入第二分餾塔中部進行精餾，所述第二分餾塔塔底得到丙烯腈含量≥99wt%的丙烯腈產品，塔頂產物經油水分離器分水后返回所述第一分餾塔中部。
2.根據權利要求1所述的處理方法，其特征在于：
所述高濃度丙烯腈廢水的丙烯腈含量為200～10000mg/L。
3.根據權利要求1所述的處理方法，其特征在于：
在步驟a，所述吹脫塔為填料塔，吹脫氣體自吹脫塔下方進入,所述丙烯腈廢水自吹脫塔上方進入;在所述吹脫塔內設有液體分布器，所述丙烯腈廢水經過所述分布器后形成細小液滴，并與所述吹脫氣體逆流接觸。
4.根據權利要求3所述的處理方法，其特征在于：
采用空氣或氮氣作為吹脫氣體，所述吹脫處理的氣液質量比為0.2～0.6、空速為0.5～4m/s、操作溫度為20～60℃。
5.根據權利要求1所述的處理方法，其特征在于：
在步驟a，所述氣液分離器由雙袋葉片分離器和絲網除沫器兩部分組成;所述霧狀氣體首先經過所述雙袋葉片分離器氣液分離，然后再經過所述絲網除沫器進一步脫除氣體中的液滴;所述氣液分離器的底部為角度≤60度的錐底。
6.根據權利要求5所述的處理方法，其特征在于：
所述氣液分離器的氣速為1.0～1.7m/s、液相停留時間為10～20min;所述絲網除沫器的高度為0.5～1.0m。
7.根據權利要求1所述的處理方法，其特征在于：
在步驟b，所述共沸精餾的操作條件為：操作的絕對壓力0.11～0.15MPa，理論板數10～50，回流比1～6。
8.根據權利要求1所述的處理方法，其特征在于：
在步驟c，所述精餾的操作條件為：操作的絕對壓力0.2～0.5MPa，理論板數10～50，回流比2～6。
說明書
一種高濃度丙烯腈廢水的處理方法
技術領域
本發明涉及一種廢水的處理方法，具體涉及一種高濃度丙烯腈廢水的處理方法。
背景技術
丙烯腈是一種重要的有機化工原料，主要用于生產腈綸纖維、ABS/SAN樹脂、丙烯酰胺、聚醚及丁腈橡膠等產品。它是僅次于聚丙烯的丙烯衍生物，全球約7%的丙烯用于生產丙烯腈。近年來，隨著下游產品腈綸、ABS樹脂等需求量的迅速增加，使得國內丙烯腈的消費量大幅增長。同時，國內丙烯腈生產能力也不斷增加，新建裝置陸續投產。
丙烯腈屬高毒物質，對呼吸系統、皮膚和眼睛有強烈的刺激和傷害。丙烯腈進入人體內會析出氰根，對呼吸中樞有直接麻醉作用，其急性中毒表現與氫氰酸相似。在丙烯腈及其下游產品的生產過程中，會產生大量的含丙烯腈的廢水，若不能加以妥善處理，將會嚴重危害環境和人們的健康。尤其對于含高濃度丙烯腈的廢水，因其毒性而無法直接進行生化處理，目前工業上只能采用焚燒、濕式氧化等技術，處理成本很高。
近年來，國內外對高濃度丙烯腈廢水處理技術進行了一些的研究，公開幾項專利技術，但均存在一定缺陷。CN1500739公開了一種治理高濃度丙烯腈廢水的聚合混凝法。該發明采用過硫酸銨、過硫酸鉀、氯酸鈉或過氧化氫作為引發劑，對高濃度丙烯腈廢水中的丙烯腈污染成分進行聚合反應。聚合產物經聚合氯化鋁或聚合硫酸鐵做混凝處理后，可較好去除廢水中的污染成分。丙烯腈去除率達到96%，COD去除率為66%～99%。該工藝流程較簡單，但是需加入大量的引發劑而使廢水的鹽含量增加。
CN102190387公開了一種處理高濃度丙烯腈廢水的吸附氧化方法。該方法首先對丙烯腈廢水進行絮凝沉淀處理;再通過微濾膜或超濾膜去除廢水中的懸浮顆粒、絮體和丙烯腈低聚物;然后調節廢水pH值，同時加入活性炭和Fenton試劑進行吸附氧化;再采用活性炭濾布對廢水進行過濾，在濾液中再次加入活性炭和雙氧水，進行二次吸附氧化;最后采用活性炭濾布廢水進行過濾，濾液采用氫氧化鈉進行中和至中性。該發明處理流程長，操作步驟多，且需反復調節廢水的pH值。
CN102219324公開了一種高度濃丙烯腈廢水的納濾膜處理方法。與上述吸附氧化法相同的是，該方法首先也對丙烯腈廢水進行絮凝沉淀和微濾或超濾處理;然后選用高分子納濾膜組件對濾液進行納濾操作，最后將濾出液再次裝于二級納濾系統中，選用高分子納濾膜組件進行二級納濾操作。該發明處理流程也較長，納濾的濃縮液將更加難以處理。
CN102874913公開了一種高濃度丙烯腈廢水的處理方法及其裝置。該發明通過向丙烯腈廢水中投加亞硫酸鈉，對丙烯腈進行還原去除。表面上，該方法在常溫常壓即可對丙烯腈達到很高的去除效率。但實際上，亞硫酸鈉只與丙烯腈的不飽和雙鍵發生了反應，而沒有破壞分子中的腈基，反應產物的毒性因此也并沒有降低。
綜上，對于高濃度丙烯腈廢水，業內尚未開發出能夠對廢水中的丙烯腈進行有效分離和回收的方法。目前，充分回收丙烯腈物料、丙烯腈廢水處理達標排放是化纖行業迫切需要解決的技術難題。
發明內容
針對化纖行業丙烯腈生產廢水濃度過高，無法直接進行生化處理并達標排放，以及沒有充分回收丙烯腈等問題，本發明提出了一種高濃度丙烯腈廢水分離和回收的處理方法，該方法有效回收廢水中丙烯腈物料，并且作為丙烯腈廢水生化處理的預處理過程，廢水經生化處理后能夠達標排放。
本發明的一種高濃度丙烯腈廢水的處理方法是這樣實現的：
一種高濃度丙烯腈廢水的處理方法，該處理方法依次包括以下步驟：
a.吹脫和氣液分離：首先在吹脫塔中對所述丙烯腈廢水進行吹脫處理，然后在氣液分離器中對所述吹脫處理得到的霧狀氣體進行氣液分離;經過所述吹脫處理的廢水中的丙烯腈濃度小于1mg/L，可以直接進入生化處理裝置;所述氣液分離得到的氣體的丙烯腈濃度小于0.1mg/Nm3;
b.第一分餾塔精餾：所述氣液分離器得到的液體進入第一分餾塔中部進行共沸精餾，所述第一分餾塔塔頂?shù)玫降墓卜形锝?jīng)油水分離器分水后得到丙烯腈溶液;
c.第二分餾塔精餾：所述油水分離器得到丙烯腈溶液進入第二分餾塔中部進行精餾，所述第二分餾塔塔底得到丙烯腈含量≥99wt%的丙烯腈產品，塔頂產物經油水分離器分水后返回所述第一分餾塔中部。
在具體實施時，所述高濃度丙烯腈廢水的丙烯腈含量為200～10000mg/L。
在具體實施時，在步驟a，所述吹脫塔為填料塔，所述吹脫氣體自吹脫塔下方進入,所述丙烯腈廢水自吹脫塔上方進入;在所述吹脫塔內設有液體分布器，所述丙烯腈廢水經過所述分布器后形成細小液滴，并與所述吹脫氣體逆流接觸。采用空氣或氮氣作為吹脫氣體，所述吹脫處理的氣液比(質量)為0.2～0.6、空速為0.5～4m/s、操作溫度為20～60℃。
在具體實施時，在步驟a，所述氣液分離器安裝了雙袋葉片分離器和絲網除沫器進行氣液兩級分離;所述霧狀氣體首先經過所述雙袋葉片分離器氣液分離，然后再經過所述絲網除沫器進一步脫除氣體中的液滴;所述氣液分離器的下部為錐底，錐底角度≤60度。所述氣液分離器的氣速為1.0～1.7m/s、液相停留時間≥10min，所述絲網除沫器的高度≥0.5m。
在具體實施時，在步驟b，所述共沸精餾的操作條件為：操作壓力0.11～0.15MPa(絕壓)，理論板數10～50，回流比1～6。
在具體實施時，在步驟c，所述精餾的操作條件為：操作壓力0.2～0.5MPa(絕壓)，理論板數10～50，回流比2～6。

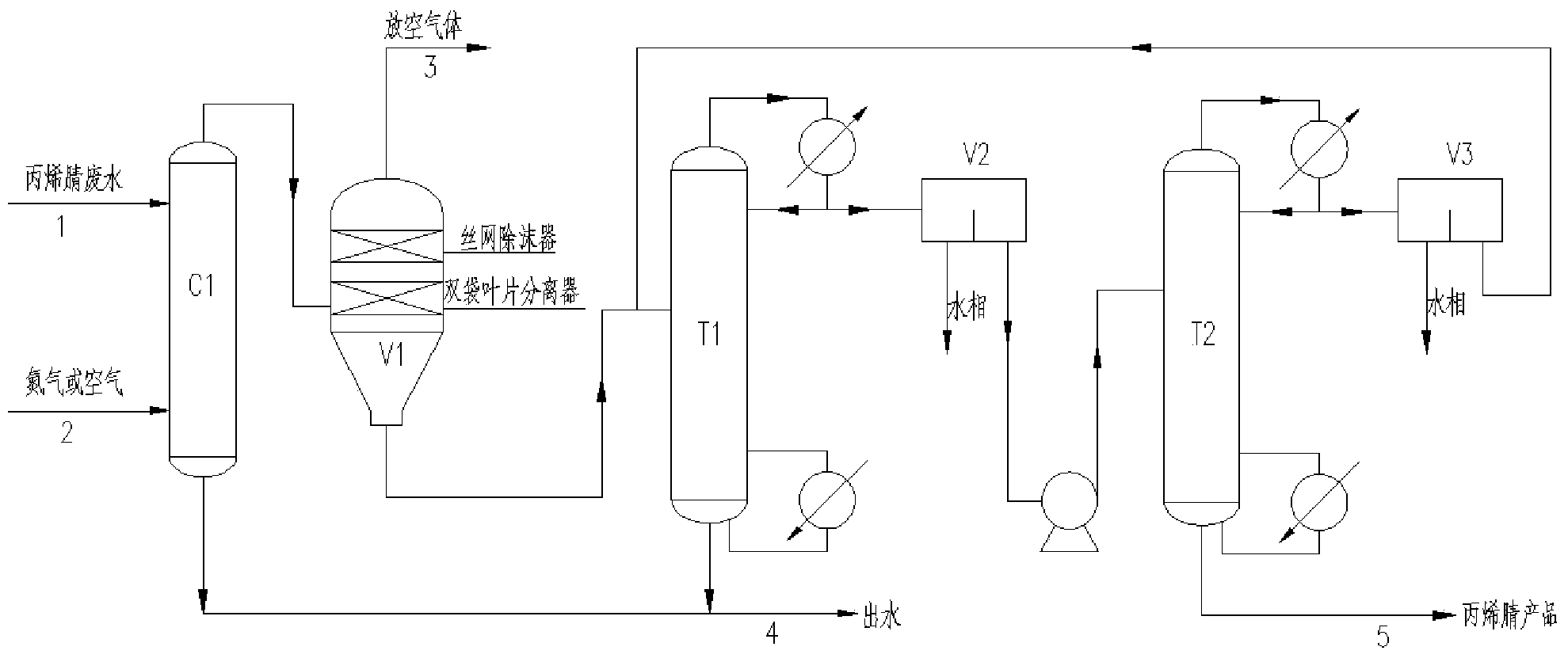

在吹脫塔中對廢水中的丙烯腈使用氮氣或空氣進行吹脫，吹脫塔為填料塔，氮氣從塔體下方進氣口進入凈化塔，丙烯腈廢水自塔上方經分布器噴淋進入塔內，液相均勻噴出后形成細小液滴，與氣體逆流充分混合接觸，在填料的表面上，水中的丙烯腈從水中脫除進入氣相中，隨著液相的不斷向下與氣相進行傳質，水中的丙烯腈濃度逐漸減少并從塔底排出，含丙烯腈的氣相從塔頂排出。
為了保證吹脫后廢水中丙烯腈濃度小于1mg/L，達到進入生化處理裝置的要求，吹脫塔氣液比(質量)控制在0.2～0.6;吹脫塔的空速不宜過大，避免氣速過大將液相大量帶出，適宜的空速范圍為0.5～4m/s;吹脫塔的溫度控制在20～60℃，有利于水中的丙烯腈被氣相帶出;吹脫塔的填料段可根據填料的高度分為多段，在填料塔理論板數一定的情況下，可通過控制空塔氣速來和調節氣液比來控制塔底的丙烯腈濃度。
對吹脫出的氣體進入氣液分離器中進行氣液分離;氣液分離器筒體分為兩部分，上部為圓柱形筒體，氣相進入分離器后先進入上部的雙袋葉片分離器，先進行一級的氣液分離，將丙烯腈和部分水形成的霧汽冷凝并與氮氣分離，冷凝后的液相匯集向下流動，進過一級分離后的氣體繼續上升再到達分離器中的絲網除沫器段，進一步分離氣相中的小液滴，氣液分離罐的下部為錐底，錐底角度≤60度，以利于液相的收集和流動，含丙烯腈的氣相物料自下向上流動，氣體中所夾的吸收液霧滴在兩級氣液分離器的分離作用下，將大部分丙烯腈液滴與氮氣分離，液相物料自上而下流動從錐形底部出料，經過分離處理后的氣相從氣液分離設備頂部排出。
為了保證氣液分離器的分離效果，并且使出口的氣體達到排放標準(氣體中丙烯腈濃度小于0.1mg/Nm3)，通過對氣液分離器直徑、高度、底部椎體尺寸、絲網除霧器等參數的調節，使氣液分離器上部氣相空間的氣速為1.0～1.7m/s，下部液相的停留時間≥10min，同時為了進一步分離氣相中的細小液滴，頂部絲網除沫器的高度應≥0.5m，使分離設備頂部的氣相達標排放。
由氣液分離器分離出丙烯腈和水的混合物和來自第二分餾塔塔頂?shù)奈锪匣旌虾筮M入第一分餾塔精餾中部，通過塔底再沸器的加熱和塔內物料的傳質傳熱，塔頂?shù)玫奖╇婧退墓卜形�，塔頂氣相冷凝�?0%～85%(質量)的物料作為回流返回分餾塔，其余作為塔頂出料，塔頂出料中丙烯腈的含量為82%～88%(質量)，進入油水分離器靜置分層，分水后得到丙烯腈溶液濃度為89%～91%(質量)，再進入第二分餾塔進一步分離。第一分餾塔塔底物料中主要為水，其中含有少量的丙烯腈，通過控制分餾塔的理論板數、回流、塔頂采出等參數，使塔底丙烯腈含量小于1mg/L，與吹脫塔底的出水合并排出。
來自第一分餾塔塔頂?shù)谋╇嫒芤�，�?jīng)泵升壓后送至第二分餾塔精餾，第二分餾塔為加壓操作，塔頂氣相經冷凝器冷凝后50～85%的物料返回分餾塔頂部，其余作為塔頂采出，塔頂物料為丙烯腈和水的混合物，丙烯腈含量為78%～85%(質量)，進入第二油水分離器靜置分層，分出水相后得到丙烯腈溶液再返回第一分餾塔進料，由于第二分餾塔壓力較高，塔頂出料溫度較高，和來自氣液分離器的液相混合，既提供了熱源，有提高了分離效果。塔底為丙烯腈產品，丙烯腈的含量≥99%(質量)。
本發明的方法通過吹脫去除廢水中的丙烯腈，以滿足生化處理的要求;在精餾的過程中利用水和丙烯腈的共沸，在第一分餾塔底得到了達標的水，在第二分餾塔塔底得到了丙烯腈產品，整個工藝過程簡潔節能。本發明的方法可用于丙烯腈含量200～10000mg/L的高濃度廢水的處理，處理后出水中的丙烯腈含量可以達到1mg/L以下，可以直接進入生化處理裝置;分離得到的丙烯腈含量達到99wt%以上，可作為副產品直接銷售。本發明的方法不僅能夠降低高濃度丙烯腈廢水對環境造成的風險，而且可以取得可觀的經濟效益。
