申請日2013.10.10
公開(公告)日2015.04.08
IPC分類號C11B11/00; C02F11/00; C02F9/10
摘要
一種從洗羊毛廢水和污泥中回收羊毛脂和鉀鹽的方法,包括:中性洗羊毛閉環式廢水處理濃縮液回收羊毛脂、中性洗羊毛廢水和污泥閉環式回收羊毛脂廢渣土制復合鉀肥和中性洗羊毛廢水閉環式經反滲透處理回收羊汗和鉀鹽。本發明的優點:1)洗羊毛廢水、污泥、羊毛脂及乳化皂化的混合物95%以上全部處理回收利用,極大減少了COD的排放。2)采用中性洗羊毛閉路循環經超濾后,洗1噸外毛僅用了2.5噸清水,減少或不排放廢水。特別明顯的是減少洗羊毛耗水量,降低生產成本。3)實施中性洗羊毛閉路循環經超濾后,透過液中回收鉀、鹽、堿、洗劑。減少鉀、鈉鹽洗劑的排放,降低生產成本、減輕對生態環境的污染。
權利要求書
1.一種從洗羊毛廢水和污泥中回收羊毛脂和鉀鹽的方法,包括:
中性洗羊毛閉環式廢水處理濃縮液回收羊毛脂、中性洗羊毛廢水和污泥 閉環式回收羊毛脂廢渣土制復合鉀肥和中性洗羊毛廢水閉環式經反滲透處 理回收羊汗和鉀鹽,其特征在于:
所述中性洗羊毛閉環式廢水處理濃縮液回收羊毛脂,包括下述工藝步 驟:
(1)、將洗羊毛機的多個洗毛槽串聯,形成閉路循環逆流洗羊毛結構;
(2)、對待洗羊毛進行預處理:將羊毛開松打土,將短毛、雜草去除, 廢泥土備用;
(3)、將經預處理的羊毛放入五槽洗毛機的洗毛槽內,通過水進行閉路 循環式?jīng)_洗,洗羊毛過程中采用中性鹽類:工業鹽、氯化鈉或硫酸鈉,加表 面活性劑比例混配量洗毛達到脫脂,洗凈毛達到國家標準;
(4)、閉路循環式?jīng)_洗包括洗羊毛機閉環式小循環沖洗和洗羊毛機閉環 式大循環沖洗;
1)、洗羊毛機閉環式小循環沖洗方法是:聯合五槽洗毛機的五個槽形成 自身閉環式小循環,采用逆流洗毛,使第五槽漂洗水退給第四槽;第四槽的 水送給第一槽、第二槽,而第二槽和第三槽洗完羊毛的水,經泵打入廢水污 泥池或送入旋流沉淀罐內沉淀處理;
2)、洗羊毛機閉環式大循環沖洗方法是:
①、將旋流沉淀罐的洗羊毛廢水用泵打入預濾循環罐內,經預濾循環 罐預濾后的洗羊毛廢水泵入超濾器內再次過濾,將透過濾膜的小分子液體送 入小分子清水罐,經小分子清水罐處理后液體送回第一槽、第二槽用于洗羊 毛,多余的水送去回收鉀鹽;
、凇⒊瑸V后的大分子濃縮液送入大分子濃縮罐,用泵輸入萃取轉化罐, 經萃取轉化罐萃取后再泵入醚脂罐內,開A泵,送到蒸發罐內,經蒸發送冷 卻器,冷卻回收溶劑石油醚,而大分子濃縮液再經蒸發罐蒸發后,制成含0.5% 水分的粗羊毛脂成品;
打開醚脂罐B泵,將醚脂罐內物料泵入精煉罐內,加精煉劑異丙醇,調 節等電點pH值后,加溫至65-70℃攪拌30分鐘,分離回收異丙醇;經精煉 后,提取液用泵送到漂洗罐,漂洗罐溫度在55℃條件下加入物料的35%的 氧化氫進行攪拌,氧化反應10-12小時,沉淀放出水及雜質,用泵送入蒸發 罐內蒸發,制成含有0.5%水分的精制羊毛脂;再用泵送入分子蒸餾;系統 在高真空、高溫下,小分子被去除,制成純精羊毛脂成品;
所述中性洗羊毛廢水和污泥閉環式回收羊毛脂廢渣土制復合鉀肥,包括 下述工藝流程:
(1)、收集洗羊毛機污泥:
①、洗毛機先開始是將羊毛經喂毛簾子,送到開松打土機,收集被打 下來的土雜,土雜中含羊毛脂5-8%;
、凇⑾疵珯C第一、第二和第三槽在洗毛過程中,洗下來的泥巴,在清 車時排放到2#污泥水大池內,經沉淀加絮凝劑硫酸鋁處理后,送入臥式除泥 機離心分離出污泥和水,分離出的泥巴送到泥土干化預處理場,分離出的水 回送洗羊毛槽,其中泥土含羊毛脂10-15%;
(2)、將步驟(1)獲得的污泥,開松除雜土,廢水絮凝后的污泥都集 中到泥土干化預處理場,將干化預處理后的污泥送到2#萃取機,加6#溶劑 石油醚,石油醚加入量為1:1-1.5,萃取浸出羊毛脂醚脂液,泵到3#循環醚 脂罐,到4#薄膜蒸發罐,在真空度0.07-0.10Pa蒸發出溶劑,經5#真空冷卻 器回收溶劑,并自壓回流入6#溶劑貯罐內,而被4#蒸發罐蒸發出來的羊毛 脂成品入桶包裝;
由2#萃取機排出廢渣土,輸送到6#廢渣轉筒干燥機,干燥后輸送到 7#混合粉碎機,再輸送到8#氮磷混合機,按設定比例加入氮肥和磷肥,經過 混勻后,再提升到9#圓盤喂料機處,實行計量裝袋,縫口,即得;
所述從中性洗羊毛廢水閉環式經反滲透回收羊汗和鉀鹽,包括下述步 驟:
(1)聯合洗毛機采用中性閉環式大、小循環處理系統后,大循環2-3# 超濾器,透過清水送到2-5#清水罐內,回用洗毛,而多余的水,經1#精濾 機反滲透,透過純水,經2#清水罐用泵送到洗毛機4、5槽做漂洗水,經1# 精濾機反滲透濃縮的大分子水,由3#濃縮罐泵送到洗毛機1、2、3槽,用羊 汗鉀鹽去洗毛;
(2)、回收鉀鹽,即羊汗工藝系統流程:
1#精濾機反滲透濃縮的大分子水,經3#濃縮罐濃縮后,經泵送到4# 過濾機內進行過濾,完成后用泵送到5#電滲析膜分離,再經6#離心機分離 出結晶體(1),送到7#干燥機烘干,包裝成品碳酸鉀;分離出母液(2)用 泵送洗毛機回用洗毛。
說明書
一種從洗羊毛廢水和污泥中回收羊毛脂和鉀鹽的方法
技術領域
本發明涉及一種洗羊毛廢水、污泥的綜合利用,具體是從洗羊毛廢水、 污泥中回收羊毛脂、回收鉀鹽,并用鉀鹽制備鉀肥的方法。
背景技術
目前國內外洗羊毛工藝的方法,絕大部分是皂堿傳統方式洗毛。洗羊毛 下來的廢水、污泥是一種高濃度、高污穢化合混合物。其組成份非常復雜, 主要污染源是羊毛脂,在廢水中含量可高達5—20g/L。COD值在4×104—6 ×104mg/L,最高可達8×104mg/L,根據羊毛脂特性它COD污染高出4.5倍。 特別是羊毛脂、酸、被堿、鉀、鹽乳化皂化后的廢水和污泥中帶有負電荷, 吸附力強、加之高度渾濁、懸浮狀態不易沉降。這些有機廢水、污泥,如果 直接排放、投入江河,將嚴重污染破壞生態環境。更重要的是大量的、高附 加值的、有用資源白白浪費掉。羊毛脂又是工業、醫藥、化妝品、軍工企業 的重要原料。從洗毛廢水中回收羊毛脂,從廢渣、污泥中回收羊毛脂,泥巴 制取復合鉀肥,是農業增產、增收很寶貴的原料。
一、目前國內外對洗羊毛廢水的處理方法很多。如生化法、氣浮法、絮 凝法、酸裂法、超濾離心法、老式機械離心等方法,處理后的洗毛廢水,只 能將未氧化的羊毛脂經離心回收少量羊毛脂。而對乳化、皂化的羊毛脂及鉀、 鈉、鹽回收不了,隨廢水排放造成了環境嚴重污染。
二、目前國內外對于羊毛脂資源回收利用的方法已有報導;有新西蘭的 郎茲小槽洗毛機,是采用離心機回收粗羊毛脂;澳大利亞LQ—f10洗毛機廢 水處理系統,是沉淀法回收粗羊毛脂;美國專利采用閉環式洗毛離心超濾法 回收粗羊毛脂;北京清華大學紫光和北京昌平二毛紡廠共同研制的是采用離 心萃取法回收粗羊毛脂;上海新橋化工廠和上海毛條廠共同研制的“洗毛廢 水酸降解法”利用萃取法回收粗制羊毛脂。
綜上所述,國內外洗羊毛下來的廢水基本上都是采用洗毛廢水加高溫離 心機來回收未氧化的羊毛脂,收得率很低,只能回收15—20%,而余下的廢 水排放又達不到國家標準,繼續污染環境,還浪費大量寶貴資源。
發明內容
本發明的目的,是提供一種從洗羊毛廢水和污泥中回收羊毛脂和鉀鹽的 方法,該工藝方法能將洗羊毛廢水和污泥中的羊毛脂、羊汗和鉀鹽回收,并 將回收的鉀鹽制成鉀肥。
本發明是將洗毛廢水中主要污染源物質分別處理回收,如下:
1、羊毛脂是羊身上羊毛分泌物,平均約在15-18%左右,它的特性污染 量相當于COD的2.4倍;在洗毛過程中由于加堿,洗劑使羊毛脂酸35-40% 形成了乳化、皂化物。而采用正電荷硫酸鹽將乳化、皂化的羊毛脂酸轉化還 原羊毛脂,收得率在85-90%以上;即減少大量COD的排放,又使洗毛廢水 中COD含量僅在30-40mg/L左右,排放達到國家一級標準。
2、洗羊毛初加工是羊毛剪下來后,國毛含土雜35-50%左右,外毛含土 雜20-30%左右,羊毛開松打土雜和洗毛槽洗毛過程中沉淀的大量污泥沙, 先經預處理,再經提取羊毛脂后的廢渣土可加工成復合鉀肥,質量可達到國 家鉀肥標準。
3、羊汗是羊身上羊毛汗線排出的鉀鹽,羊毛中含5-8%以上。鉀鹽易溶 于洗羊毛廢水中,我們采用膜分子過濾設備,分離出純凈水回用漂洗凈毛。 濃縮液中所含羊汗回用洗毛或回收鉀鹽。洗凈毛質量達國家部頒標準。
采用的技術方案是:
一種從洗羊毛廢水和污泥中回收羊毛脂和鉀鹽的方法,包括:

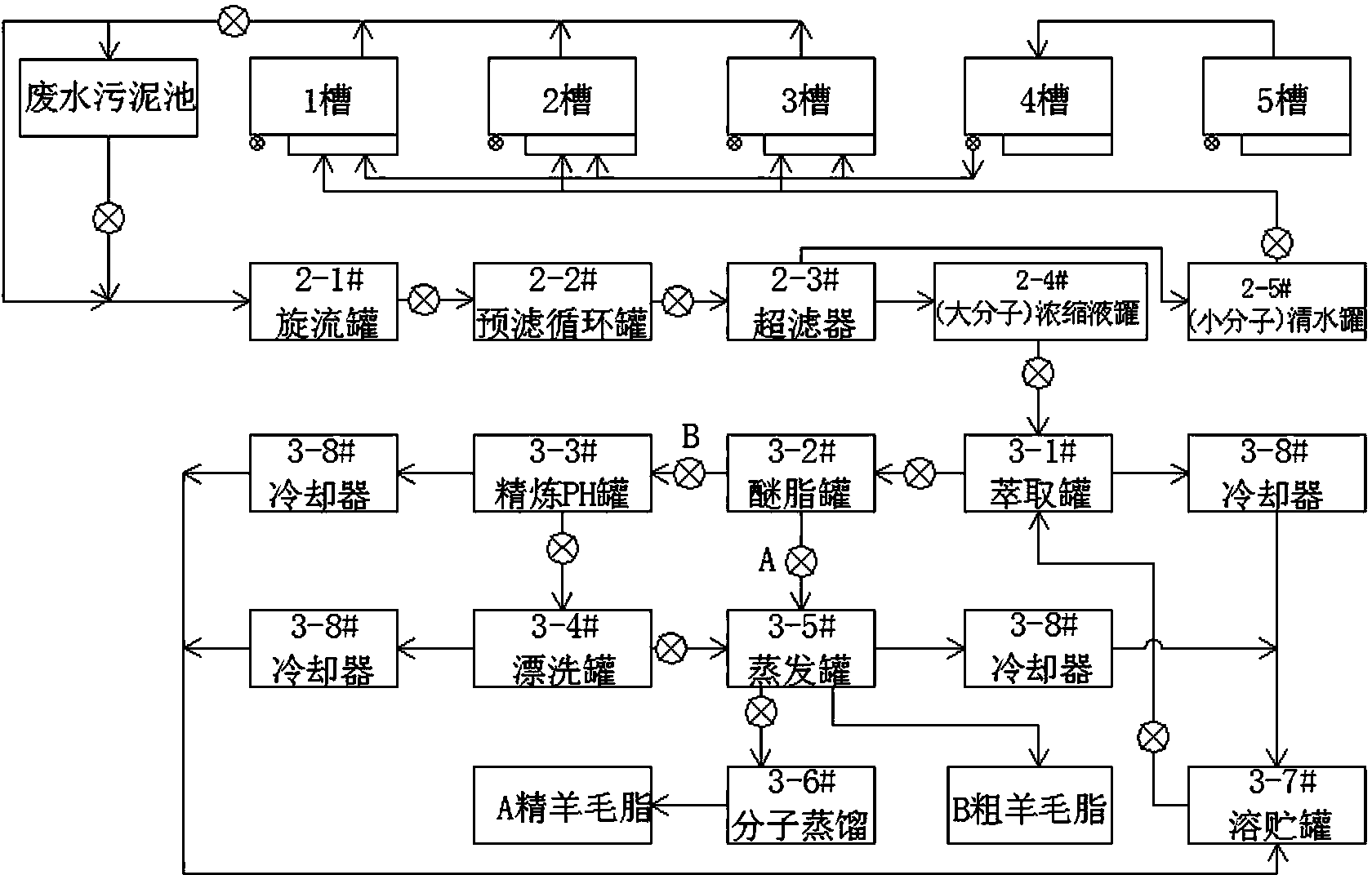

中性洗羊毛閉環式廢水處理濃縮液回收羊毛脂(見附圖1)、中性洗羊 毛廢水和污泥閉環式回收羊毛脂廢渣土制復合鉀肥(見圖2)和中性洗羊毛 廢水閉環式經反滲透處理回收羊汗和鉀鹽,其特征在于:
所述中性洗羊毛閉環式廢水處理濃縮液回收羊毛脂,包括下述工藝步 驟:
1、將洗羊毛機的多個洗毛槽串聯,形成閉路循環逆流洗羊毛結構。
2、對待洗羊毛進行預處理:將羊毛開松打土,將短毛、雜草去除,廢 泥土備用。
3、將經預處理的羊毛放入五槽洗毛機的洗毛槽內,通過水進行閉路循 環式?jīng)_洗。洗羊毛過程中采用中性鹽類:工業鹽(氯化鈉、硫酸鈉),加表 面活性劑(洗劑)比例混配量洗毛達到脫脂,洗凈毛達到國家標準。
4、閉路循環式?jīng)_洗包括洗羊毛機閉環式小循環沖洗和洗羊毛機閉環式 大循環沖洗。
(1)、洗羊毛機閉環式小循環沖洗方法是:聯合五槽洗毛機的五個槽形 成自身閉環式小循環,采用逆流洗毛,使第五槽漂洗水退給第四槽;第四槽 的水送給第一槽、第二槽,而第二槽和第三槽洗完羊毛的水,經泵打入廢水 污泥池或送入旋流沉淀罐內沉淀處理。
(2)、洗羊毛機閉環式大循環沖洗方法是:
、、將旋流沉淀罐的洗羊毛廢水用泵打入預濾循環罐內,經預濾循環 罐預濾后的洗羊毛廢水泵入超濾器內再次過濾,將透過濾膜的小分子液體送 入小分子清水罐,經小分子清水罐處理后液體送回第一槽、第二槽用于洗羊 毛,多余的水送去回收鉀鹽。
、、超濾后的大分子濃縮液送入大分子濃縮罐,用泵輸入萃取轉化罐, 經萃取轉化罐萃取后再泵入醚脂罐內,開A泵,送到蒸發罐內,經蒸發送冷 卻器,冷卻回收溶劑石油醚。而大分子濃縮液再經蒸發罐蒸發后,制成含0.5% 水分的粗羊毛脂成品。
打開醚脂罐B泵,將醚脂罐內物料泵入精煉罐內,加精煉劑異丙醇,調 節等電點(PH)值后,加溫至65-70℃攪拌30分鐘,分離回收異丙醇。經 精煉后,提取液用泵送到漂洗罐,漂洗罐溫度在55℃條件下加入物料的35% 的氧化氫(雙氧水)進行攪拌,氧化反應10-12小時,沉淀放出水及雜質, 用泵送入蒸發罐內蒸發,制成含有0.5%水分的精制羊毛脂。再用泵送入分 子蒸餾。系統在高真空、高溫下,小分子被去除,制成純精羊毛脂成品。
所述從中性洗羊毛廢水、污泥土閉環式回收羊毛脂廢渣制鉀肥,包括下 述工藝流程:
(1)、收集洗羊毛機污泥:
、、洗毛機先開始是將羊毛經喂毛簾子,送到開松打土機,收集被打 下來的土雜,土雜中含羊毛脂5-8%。
、凇⑾疵珯C第一、第二和第三槽在洗毛過程中,洗下來的泥巴,在清 車時排放到2#污泥水大池內,經沉淀加3#絮凝劑硫酸鋁處理后,送入臥式 除泥機離心分離出污泥和水,分離出的泥巴送到泥土干化預處理場,分離出 的水回送洗羊毛槽。其中泥土含羊毛脂10-15%。
(2)、將步驟(1)獲得的污泥,開松除雜土,廢水絮凝后的污泥都集 中到泥土干化預處理場,將干化預處理后的污泥送到2#萃取機,加6#溶劑 (加入量1:1-1.5石油醚),萃取侵出羊毛脂醚脂液,泵到3#循環醚脂罐,到 4#薄膜蒸發罐,在真空度0.07-0.10Pa蒸發出溶劑。經5#真空冷卻器回收溶 劑,并自壓回流入6#溶劑貯罐內。而被4#蒸發罐蒸發出來的羊毛脂成品入 桶包裝。
5、由2#萃取機排出廢渣土,輸送到6#廢渣轉筒干燥機,干燥后輸送 到7#混合粉碎機,再輸送到8#氮磷混合機,按設定比例加入氮肥和磷肥, 經過混勻后,再提升到9#圓盤喂料機處,實行計量裝袋,縫口,即得。
所述從中性洗羊毛廢水閉環式經反滲透回收羊汗和鉀鹽,包括下述步 驟:
(1)聯合洗毛機采用中性閉環式大、小循環處理系統后,大循環2-3# 超濾器,透過清水送到2-5#清水罐內,回用洗毛。而多余的水,經1#精濾 機反滲透機透過純水,經2#清水罐用泵送到洗毛機4、5槽做漂洗水。經1# 精濾機反滲透機濃縮的大分子水,由3#濃縮罐濃縮后泵送到洗毛機1、2、3 槽,用羊汗鉀鹽去洗毛(羊汗洗毛)。
(2)、回收鉀鹽(羊汗)工藝系統流程:
1#精濾反滲透機濃縮的大分子水,經3#濃縮后,經泵送到4#過濾機內 進行過濾。完成后用泵送到5#電滲析膜分離,再經6#離心機分離出結晶體 (1),到7#干燥機烘干,包裝成品碳酸鉀;分離出母液(2)用泵送洗毛機 回用洗毛。
本發明的優點:
1)洗羊毛廢水、污泥、羊毛脂及乳化皂化的混合物95%以上全部處理 回收利用,極大減少了COD的排放。如果洗毛廢水需要排放時,處理后的水 達到或超過國家GB28937—2012“毛紡工業水污染物排放標準”。
2)采用中性洗羊毛閉路循環經超濾后,洗1噸外毛僅用了2.5噸清水, 洗國毛僅用4.5噸清水;洗羊毛廢水處理后全部回用。減少或不排放廢水。 特別明顯的是減少洗羊毛耗水量,降低生產成本。
3)實施中性洗羊毛閉路循環經超濾后,透過液中回收鉀、鹽、堿、洗 劑。減少鉀、鈉鹽洗劑的排放,并回收利用、降低生產成本、減輕對生態環 境的污染。
4)實施中性洗羊毛閉路循環經超濾膜處理后的透過液,帶熱能量供給 洗毛機洗毛。實現充分利用余熱,減少能源消耗,降低生產成本。
