申請日2013.10.09

　　公開(公告)日2014.03.12

　　IPC分類號C02F1/24; C02F1/40; C02F1/52

　　摘要

　　本實用新型公開了一種處理洗衣機漂洗廢水和餐廚含油廢水的裝置，屬于污水處理技術領域。其包括進水管、絮凝劑投加管、進水提升泵、進水閥門、進水流量計、氣浮反應器、排空管和集渣槽，還包括集水箱、回流水進水閥門、氣液混合泵、減壓截止閥、進氣量轉子流量計和進氣量調節閥。本實用新型通過氣液混合泵泵內高速旋轉的葉輪實現氣體分散、氣液混合和加壓溶解，本實用新型的結構大大簡化，使之更適合家庭使用。

　　權利要求書

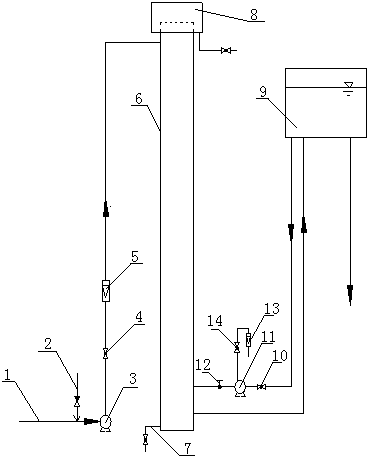

　　1.一種處理洗衣機漂洗廢水和餐廚含油廢水的裝置，包括進水管(1)、絮凝劑投加管(2)、進水提升泵(3)、進水閥門(4)、進水流量計(5)、氣浮反應器(6)、排空管(7)和集渣槽(8)，其特征在于，還包括集水箱(9)、回流水進水閥門(10)、氣液混合泵(11)、減壓截止閥(12)、進氣量轉子流量計(13)和進氣量調節閥(14);

　　所述的氣浮反應器(6)為柱狀罐式容器;所述的氣浮反應器(6)的上端側壁設有待處理水進水口，其下端側壁自下而上依次設有處理水出水口和回流水進水口;所述的進水管(1)和絮凝劑投加管(2)設置在進水提升泵(3)的進水端;所述的進水提升泵(3)的出水端、進水閥門(4)、進水流量計(5)、待處理水進水口依次通過管道連接;所述的排空管(7)設置于氣浮反應器(6)的底部;所述的集渣槽(8)設置于氣浮反應器(6)的頂部;

　　所述的集水箱(9)上設置有處理水進水口和回流水出水口;所述的處理水出水口與處理水進水口通過管道連接;所述的回流水出水口、回流水進水閥門(10)、氣液混合泵(11)、減壓截止閥(12)、回流水進水口通過管道依次連接;所述的進氣量轉子流量計(13)、進氣量調節閥(14)、氣液混合泵(11)的進氣口依次連接。

　　2.根據權利要求1所述的一種處理洗衣機漂洗廢水和餐廚含油廢水的裝置，其特征在于，所述的絮凝劑投加管(2)上設有一個止回閥。

　　3.根據權利要求1所述的一種處理洗衣機漂洗廢水和餐廚含油廢水的裝置，其特征在于，所述的集渣槽(8)的底部設有排渣管，且排渣管上設有第一閥門。

　　4.根據權利要求1所述的一種處理洗衣機漂洗廢水和餐廚含油廢水的裝置，其特征在于，所述的排空管(7)上設有第二閥門。

　　5.根據權利要求1-4中任意一項所述的一種處理洗衣機漂洗廢水和餐廚含油廢水的裝置，其特征在于，所述的氣浮反應器(6)的材質為PVC塑料或PP塑料或ABS塑料。

　　說明書

　　一種處理洗衣機漂洗廢水和餐廚含油廢水的裝置

　　技術領域

　　本實用新型屬于污水處理技術領域，具體地說，涉及一種處理洗衣機漂洗廢水和餐廚含油廢水的裝置，更具體地說，涉及一種利用逆流共聚氣浮原理處理漂洗廢水和餐廚含油廢水的設備。

　　背景技術

　　中國是淡水資源嚴重匱乏的國家，隨著城市化進程的進一步加快，居民生活質量的提高，城市用水量逐年增大，水資源供需矛盾日益突出。以南京為例，雖然緊靠中國第一大水系的長江，但水資源總量在年際和季節上分布很不均勻，豐水年可達43.8億m3，枯水年只有7.4億m3。同時由于沿江經濟的快速發展，作為單一水源的長江被污染的風險很大：一是沿江化工、煉油、造紙、煉鋼、煉鐵等工廠的工業廢水(包括凈化過的水)全部排入長江;二是水上運輸愈加發達，船舶污油水、生活污水排入長江;三是沿江城市生活污水排入長江;四是船舶運輸化學危險品的事故造成泄漏污染長江。南京市同樣面臨水質型缺水的風險。

　　城市污水作為可靠的第二水源，經過適當處理后，可用于廁所沖洗、園林灌溉、道路清洗、冷卻設備補充用水等，對于緩解水危機具有重大意義。中水回用作為一項節水技術，已逐漸成為解決城市水資源短缺、緩解供水矛盾的新的有效措施。然而中水回用系統管線多，投資大，建設難度大，運行成本高。對于城市污水集中收集處理系統，中水回用需要克服地形高差消耗動力，將中水從污水廠送到用戶，使得中水的使用成本較高并難以得到全面推廣。這種情況下，我們就迫切的需求一種可以將生活污水就近處理回用的技術，這樣的話，一方面可以大幅度降低“上水”(自來水)的消耗量，節約水資源，另一方面還可以解決大規模中水回用系統建設難的問題。這對于提高全社會節水意識，將生活污水回用技術和設備推廣到千家萬戶具有重要意義。利用逆流共聚氣浮工藝可以對家庭清洗廢水(如洗衣機漂洗廢水和餐廚含油廢水等)進行很好的處理回用。

　　中國專利申請?zhí)?1120638.1，公開日期2003年2月19日，專利名稱為逆流共聚氣浮凈水方法及其裝置。該發明提供了一種利用逆流共聚氣浮原理凈水的方法及其裝置，它包括進水泵、逆流共聚氣浮反應器、壓力溶氣罐和溶氣釋放器。該裝置在凈水時，進水泵中完成絮凝劑與待處理水的混合，逆流共聚氣浮反應器中完成絮凝及氣泡與絮體的反應。逆流共聚反應器中待處理水向下流動，溶氣水向上流動，處理后的水在反應器底部流出，浮渣在反應器頂部溢流排出。該發明方法簡便，裝置布局結構緊湊，便于自動控制，節省占地面積與運行時間。但是該發明需要利用壓力溶氣罐將空氣溶入水中形成溶氣水，然后再通過溶氣釋放器將空氣從溶氣水中釋放出來形成細小致密的氣泡，氣泡與微絮體結合上浮從而達到固液分離目的，該發明結構復雜、工作壓力高、能耗高且壓力釋放器易堵塞，不適合處理家庭清洗廢水。

　　發明內容

　　1、要解決的問題

　　現有技術中的凈水裝置需要采用壓力溶氣氣浮裝置產生溶氣水，使得現有凈水裝置工作壓力高、占地面積大，進而不適合處理家庭清洗廢水，針對上述問題，本實用新型提供了一種處理洗衣機漂洗廢水和餐廚含油廢水的裝置，它利用氣液混合泵泵內高速旋轉的葉輪實現氣體分散、氣液混合和加壓溶解，本實用新型的結構大大簡化，使之更適合家庭使用，并且本實用新型的氣浮反應器采用柱式反應器，占地面積小。

　　2、技術方案

　　本實用新型的目的通過以下技術方案實現：

　　一種處理洗衣機漂洗廢水和餐廚含油廢水的裝置，包括進水管、絮凝劑投加管、進水提升泵、進水閥門、進水流量計、氣浮反應器、排空管和集渣槽，還包括集水箱、回流水進水閥門、氣液混合泵、減壓截止閥、進氣量轉子流量計和進氣量調節閥;

　　所述的氣浮反應器為柱狀罐式容器;所述的氣浮反應器的上端側壁設有待處理水進水口，其下端側壁自下而上依次設有處理水出水口和回流水進水口;所述的進水管和絮凝劑投加管設置在進水提升泵的進水端;所述的進水提升泵的出水端、進水閥門、進水流量計、待處理水進水口依次通過管道連接;所述的排空管設置于氣浮反應器的底部;所述的集渣槽設置于氣浮反應器的頂部;

　　所述的集水箱上設置有處理水進水口和回流水出水口;所述的處理水出水口與處理水進水口通過管道連接;所述的回流水出水口、回流水進水閥門、氣液混合泵、減壓截止閥、回流水進水口通過管道依次連接;所述的進氣量轉子流量計、進氣量調節閥、氣液混合泵的進氣口依次連接。

　　優選地，所述的絮凝劑投加管上設有一個止回閥。

　　優選地，所述的集渣槽的底部設有排渣管，且排渣管上設有第一閥門。

　　優選地，所述的排空管上設有第二閥門。

　　優選地，所述的氣浮反應器的材質為PVC塑料或PP塑料或ABS塑料。

　　3、有益效果

　　相比于現有技術，本實用新型的有益效果為：

　　(1)本實用新型通過氣液混合泵泵內高速旋轉的葉輪實現氣體分散、氣液混合和加壓溶解，本實用新型不需要加壓泵、空氣壓縮機、高壓溶氣罐等復雜設備，結構大大簡化，使之更適合家庭使用;

　　(2)本實用新型的氣浮反應器、集水箱與氣液混合泵構成回流加壓溶氣氣浮系統，回流加壓溶氣氣浮系統對濁度有很好的去除效果，并且大量的試驗研究和工程實踐表明，微氣泡直徑在10~100μm范圍內均能取得滿意的凈水效果，其中直徑在40μm左右最佳，而氣液混合泵恰可以產生此粒徑范圍的微氣泡;

　　(3)本實用新型的絮凝劑投加管上設有一個止回閥，進水提升泵啟動后由于管道內部壓力降低使得止回閥自動開啟，從而可以從絮凝劑投加管處向待處理水中投加絮凝劑，待處理水與絮凝劑在進水提升泵中得到充分混合;

　　(4)本實用新型的排空管上設有一個閥門，當氣浮反應器底部沉積較多泥渣時，開啟閥門排出泥渣并在排泥完成后關閉;

　　(5)本實用新型的氣浮反應器材質為PVC塑料或PP塑料或ABS塑料，可采用熱熔加工或一次成型的方式制造，易于加工生產;

　　(6)本實用新型的氣液混合泵的進氣口處設有進氣量轉子流量計和進氣量調節閥，可以調節氣液混合泵出水的氣液比;

　　(7)本實用新型的氣液混合泵的出水口與回流水進水口之間連接有減壓截止閥，使得進入回流水以恒定的壓力進入氣浮反應器內部。
