申請日2013.10.09

　　公開(公告)日2013.12.25

　　IPC分類號C02F1/66

　　摘要

　　本發明公開了一種充分利用碳酸鹽巖酸中和潛力處理酸性礦山廢水的方法。酸性礦山廢水(AMD)從廢水池流入主反應池，二池的液位差使其以一定流速?gòu)闹鞣磻?yīng)池底部進入;反應產生的CO2和AMD使碳酸鹽巖顆粒始終處于懸浮擾動狀態，經反應后的渾濁液以跌水方式流經跌水擋板進入澄清池，上清液由出水管排出，沉積物經排泥管從澄清池底部排出。采用本發明的方法能使反應原材料碳酸鹽巖能充分被消耗，延長了系統壽命且能穩定運行，日處理污水總量可觀，能承受水質變化沖擊，操作簡便，運行成本低。

　　權利要求書

　　1. 一種利用碳酸鹽巖酸中和潛力處理酸性礦山廢水的方法，特征在于具體步驟為：

　　(1)建造一個廢水處理裝置，包括廢水池、進水管、碳酸鹽巖、主反應池、跌水擋板、澄清池、出水管和排泥管;廢水池通過進水管與主反應池相連，廢水池位置高于主反應池;主反應池底部為倒圓錐體設計，靜止時，內部加入粒徑小于或等于3.0cm的碳酸鹽巖到錐體高度的，主反應池通過跌水擋板與澄清池相連;澄清池為倒錐體形的池體設計，澄清池頂部連接出水管，底部連接排泥管;

　　廢水池底部與主反應池液面液位差大于或等于4.6m，滿足其在主反應池底部產生6m/s的上升流速，該流速能使主反應池厚度1.5-2.5m的碳酸鹽巖顆粒進入懸浮狀態;

　　(2)酸性礦山廢水從廢水池在一定水頭下經進水管流入主反應池;利用進水處截面積小流速大的特點，使碳酸鹽巖顆粒始終處于撓動狀態，出水處截面積大流速小，利于較大顆粒的重復使用;

　　(3)主反應池的渾濁液流經跌水擋板，使混合液充分復氧后進入澄清池;澄清池倒錐體形的池體設計，利于沉積的底泥利用重力從排泥管排出，上清液由出水管排出。

　　說明書

　　充分利用碳酸鹽巖酸中和潛力處理酸性礦山廢水的方法

　　技術領域

　　本發明涉及一種充分利用碳酸鹽巖酸中和潛力處理酸性礦山廢水的方法。

　　背景技術

　　近年來,我國加大了礦產資源的開采，然而對酸性礦山廢水(acid mine drainage,以下簡稱AMD)的處理卻沒有達到應有的程度。大量硫化物礦石在分離礦產有效價值成份后，被棄至于廢石堆、尾礦庫、洗礦槽等處，在地表與大氣和雨水接觸逐漸氧化產生了大量硫酸類的酸性廢水，同時溶解有毒理性較高的重金屬離子，影響水環境，污染生活生產用水。

　　AMD的處理主要分為主動處理、被動(間接)處理及生物生態處理。主動處理主要是直接加藥中和，存在消耗大量藥劑且沉積物過多的問題;生物生態處理主要利用植物和微生物處理，存在著植物和微生物抵抗AMD的能力差處理時間長的問題。所以，眾多研究者采用被動(間接)處理，即使用碳酸鹽型巖石(CaCO3含量高于90%)作為中和AMD的經濟優選方案。然而在實際生產過程中，普遍存在反應物巖石表面易沉積鐵的氫氧化物及鈣鎂的硫酸鹽類等反應產物，影響反應速度和進行程度;出水堿度不夠，出水金屬離子濃度較高;反應速率較慢，不能滿足生產要求等問題。為了使生成的鐵的氫氧化物及鈣鎂的硫酸鹽類的物質不沉積于巖石表面，研究人員作了許多努力：在利用碳酸鹽巖AMD處理的前期，利用好氧微生物生長需要消耗溶解氧的原理，加入有機質消耗AMD內的溶解氧，后續反應在無氧狀態下進行，以避免Fe(2+)氧化成Fe(3+)并形成氫氧化物沉積在巖石表面，待堿度提高了再?gòu)?fù)氧以利于金屬離子沉積，然而這種利用好氧微生物分解有機物達到去除氧的方法，受到微生物活性耐進水水質沖擊的抵抗能力、有機物對后續巖石的堵塞以及氧的去除程度不理想等不利因素限制。利用AMD流經尺寸由大到小的碳酸鹽巖來達到前期沉積鐵的氫氧化物和鈣鎂的硫酸鹽而不易堵塞后續處理，延長水力停留時間的方法來達到去除效果，同樣存在著不同尺寸巖石酸中和潛力利用不充分的問題�？偟膩�(lái)說，幾種利用石灰?guī)r處理AMD都存在著反應巖石酸中和潛力利用不充分、系統壽命短、抗進水變化能力弱、處理污水總量小及速度慢等問題，不能滿足礦山實際生產所產生廢水的處理需求。

　　發明內容

　　本發明的目的是改進碳酸鹽巖處理酸性礦山廢水中存在碳酸鹽巖的酸中和能力未能充分利用的問題。提供一種利用碳酸鹽巖酸中和潛力處理酸性礦山廢水的方法，能使碳酸鹽巖石充分被消耗，延長了系統壽命且能穩定運行，日處理污水總量可觀，能承受水質變化沖擊，運行成本低等優點。

　　具體步驟為：

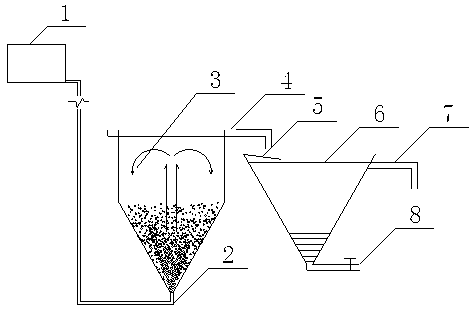

　　(1)建造一個廢水處理裝置，包括廢水池、進水管、碳酸鹽巖、主反應池、跌水擋板、澄清池、出水管和排泥管;廢水池通過進水管與主反應池相連，廢水池位置高于主反應池;主反應池底部為倒圓錐體設計，內部加入粒徑小于或等于3.0cm的碳酸鹽巖到錐體高度的1/2(靜止時)，主反應池通過跌水擋板與澄清池相連;澄清池為倒錐體形的池體設計，澄清池頂部連接出水管，底部連接排泥管。

　　廢水池底部與主反應池液面液位差大于或等于4.6m，滿足其在主反應池底部產生6m/s的上升流速，該流速能使主反應池厚度1.5-2.5m的碳酸鹽巖顆粒進入懸浮狀態。

　　(2)酸性礦山廢水從廢水池在一定水頭下經進水管流入主反應池;利用進水處截面積小流速大的特點，使碳酸鹽巖顆粒始終處于撓動狀態，出水處截面積大流速小，利于較大顆粒的重復使用。

　　(3)主反應池的渾濁液流經跌水擋板，使混合液充分復氧后進入澄清池;澄清池倒錐體形的池體設計，利于沉積的底泥利用重力從排泥管排出，上清液由出水管排出。

　　本發明的利用碳酸鹽巖處理酸性礦業廢水的原理為：酸性礦山廢水(AMD)從儲水池流入主反應池，在主反應池內產生的CO2氣體和上升的酸性廢水與碳酸鹽巖顆粒接觸摩擦，中和過程中產生的鹽類物質和鐵的沉淀物不能在顆粒物表面沉著，保持顆粒物表面的反應活性，充分利用其酸中和潛力，經反應后的渾濁液以跌水方式流經跌水擋板進入澄清池，上清液由出水管排出，沉積物經排泥管從澄清池底部排出。

　　本發明的顯著特點在于：①主反應池底部的倒圓錐體設計，底部進水產生的上升流速使碳酸鹽巖顆粒形成懸浮流態，使碳酸鹽巖顆粒保持?jǐn)噭?dòng)摩擦，脫落附著在碳酸鹽巖表面的絮體或沉淀，不斷使石灰石出現新的可反應表面;②主反應池的截面尺寸：借鑒濾池反沖洗的特點，底部截面積為頂部截面積的1%，流入流速為不小于6m/s;③儲水池底部與主反應池的上液面差:以一定體積的水流的勢能轉化為同等體積密度為水的2.3-2.5倍的巖石顆粒的動能的能量守恒原理核算，以流速6m/s,錐體高1m，母線與地面夾角為60°計算，故作用自由水頭應將保持在4.6m以上;④這種設計能保持池底部流速大、撓動較強，利于碳酸鹽巖充分反應，而頂部流速較緩，利于未充分反應的巖石下沉繼續反應，而充分反應后形成的絮體及沉淀物等渾濁液流入澄清池;⑤主反應池中產生的CO2氣體，也能對池內碳酸鹽巖石產生攪動作用;⑥在澄清池頂部設置跌水版，讓流入澄清池的渾濁水復氧;⑦澄清池底部設排泥管，頂部設出水管;⑧主反應池和儲水池都可以植入地下以降低液面。

　　本方法與現有處理設計而言，優點在于：反應過程中產生的鐵的氫氧化物、鈣鎂的硫酸鹽絮體及其他沉淀物會在水力攪動、反應產生的二氧化碳?xì)怏w摩擦下脫落，保持AMD與碳酸鹽巖表面的反應持續進行;碳酸鹽巖在主反應池內能被充分利用，充分反應后的殘?bào)w、絮體及沉淀物都隨水流進去澄清池不在主反應池內沉積，只需要定期加入石灰石巖石即可長期運行;污泥經排泥管利用水靜壓力排出，沿程短，利于實際運行;主反應池、澄清池、排泥管和出水管各只設一個，簡單方便，投資低，運行管理方便。

　　本方法出水堿度能達到280mg/L(以CaCO3計)以上，平均pH值達到6.70以上;原生金屬Fe(3+)、Fe(2+)、和Mn(2+)進水濃度分別為42.10mg/L、142.04mg/L、37.21mg/L，出水濃度則分別為1.35mg/L、0.39mg/L、8.50mg/L。同時對次金屬砷、鎘、鉛、銅、鋅都有較好的去除效果。本發明使用碳酸鹽類巖石可以是普通石灰石、白云石等價廉易得的巖類，能達到很好的處理效果，實際運行方便，操作簡單，管理方便，系統穩定性能好，處理速度快，承受水質變化沖擊能力強，運行成本低。對采用經濟高效的手法保護周邊環境提供了很好的參考。
