申請日2013.10.09

　　公開(公告)日2014.03.26

　　IPC分類號B60D1/04; B60P1/04; B60D1/48

　　摘要

　　污泥桶總成隨車固定裝置，包括污泥桶總成(1)、污泥桶掛鉤總成(2)、后防護欄總成(3)、保險杠連動機構(6)、車架總成(7)、保險杠連動機構滑塊支架(8)、保險杠連動機構限位支架(9)、車廂總成(10)、舉升機構(11)和副車架(13)，其特征在于：所述的舉升機構(11)通過車廂總成(10)上升來控制污泥桶掛鉤總成(2)的上下，達到污泥桶總成(1)隨車運動。本實用新型結構：利用舉升機構通過車廂總成上升來控制污泥桶掛鉤總成的上下，達到污泥桶總成隨車。它具有制造簡單成本低廉，使用方便，安全美觀，具有人性化的設計，能更好滿足用戶的要求。

　　權利要求書

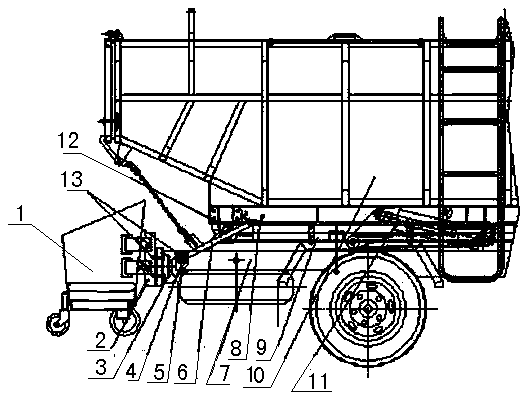

　　1.污泥桶總成隨車固定裝置，包括污泥桶總成(1)、污泥桶掛鉤總成(2)、后防護欄總成(3)、保險杠連動機構(6)、車架總成(7)、保險杠連動機構滑塊支架(8)、保險杠連動機構限位支架(9)、車廂總成(10)、舉升機構(11)和副車架(13)，污泥桶掛鉤總成(2)與后防護欄總成(3)連接，防護欄總成(3)和保險杠連動機構(6)用軸銷(4)連接在車架總成(7)的尾部軸套(5)孔內，副車架(13)焊接在保險杠連動機構滑塊支架(8)和保險杠連動機構限位支架(9)中，其特征在于：所述的舉升機構(11)通過車廂總成(10)上升來控制污泥桶掛鉤總成(2)的上下，達到污泥桶總成(1)隨車運動。

　　說明書

　　污泥桶總成隨車固定裝置

　　技術領域

　　本實用新型涉及專用污泥清洗工程車的部件，尤其是關于一種污泥桶總成隨車固定裝置。

　　背景技術

　　目前，我國國內專用污泥清洗工程車的污泥桶一般也是掛在整車尾部，有人工抬到掛鉤上和安裝油缸控制上下把污泥桶掛上兩種。前一種費工費力，后一種成本高。

　　發明內容

　　針對以上不足，本實用新型的目的在于提供一種污泥桶總成隨車固定裝置，它具有制造簡單成本低廉，使用方便，安全美觀。

　　本實用新型的技術方案是通過以下方式實現的：污泥桶總成隨車固定裝置，包括污泥桶總成、污泥桶掛鉤總成、后防護欄總成、保險杠連動機構、車架總成、保險杠連動機構滑塊支架、保險杠連動機構限位支架、車廂總成、舉升機構和副車架，污泥桶掛鉤總成與后防護欄總成連接，防護欄總成和保險杠連動機構用軸銷連接在車架總成的尾部軸套孔內，副車架焊接在保險杠連動機構滑塊支架和保險杠連動機構限位支架中，其特征在于：所述的舉升機構通過車廂總成上升來控制污泥桶掛鉤總成的上下，達到污泥桶總成隨車運動。

　　本實用新型結構：利用舉升機構通過車廂總成上升來控制污泥桶掛鉤總成的上下，達到污泥桶總成隨車。它具有制造簡單成本低廉，使用方便，安全美觀，具有人性化的設計，能更好滿足用戶的要求。
