申請日2013.10.09

　　公開(公告)日2014.05.07

　　IPC分類號C01B33/12; C01D5/00

　　摘要

　　硫酸法白炭黑廢水循環利用及硫酸鈉回收裝置，涉及白炭黑生產設備技術領域，其特征在于：包括反應釜、壓濾機和結晶桶，所述的反應釜的出料口通過管道與壓濾機的進料口連接，所述的壓濾機的出液口通過管道與結晶桶的進液口連通，所述的結晶桶依次以雙通道液流閥門連通，所述的結晶桶頂部設置有進液口，結晶桶的底部設置有出液口并有出液口閥門控制，所述的結晶桶的出液口通過管道與反應釜的加液口連通。本實用新型結構合理，使用方便，可以節約水資源和回收硫酸鈉，從而避免了廢水的排放導致的環境污染，而且可以提高經濟效益。

　　權利要求書

　　1.硫酸法白炭黑廢水循環利用及硫酸鈉回收裝置，其特征在于：包括反 應釜、壓濾機和結晶桶，所述的反應釜的出料口通過管道與壓濾機的進料口 連接，所述的壓濾機的出液口通過管道與結晶桶的進液口連通，所述的結晶 桶依次以雙通道液流閥門連通，所述的結晶桶頂部設置有進液口，結晶桶的 底部設置有出液口并有出液口閥門控制，所述的結晶桶的出液口通過管道與 反應釜的加液口連通。

　　2.根據權利要求1所述的硫酸法白炭黑廢水循環利用及硫酸鈉回收裝 置，其特征在于：所述的結晶桶的數量為1～8個。

　　3.根據權利要求2所述的硫酸法白炭黑廢水循環利用及硫酸鈉回收裝 置，其特征在于：所述的進液口上設置有閥門。

　　4.根據權利要求1、2或3所述的硫酸法白炭黑廢水循環利用及硫酸鈉 回收裝置，其特征在于：所述的結晶桶的內部通過濾網設置有若干個上下位 置的艙室，所述的艙室的側部都設置有結晶出料口，所述的結晶出料口上設 置有口蓋。

　　說明書

　　硫酸法白炭黑廢水循環利用及硫酸鈉回收裝置

　　技術領域：

　　本實用新型涉及白炭黑生產設備技術領域，具體是硫酸法生產白炭黑廢 水循環利用及硫酸鈉回收裝置。

　　背景技術：

　　白炭黑屬于無定形態的輕質二氧化硅粉體材料，比表面積大、絕緣性能 優越、吸附性及補強性能佳、分散性能好，在橡膠、塑料、涂料、醫藥、電 子、日用化工等領域獲得了廣泛應用。

　　白炭黑的制備方法主要有物理法和化學法兩大類。由于物理法獲得的產 品粒徑大多在數百或數十微米以上，雜質含量高，產品檔次較低，難以滿足 現化代的工業生產需求，因此，化學法是生產白炭黑產品的主要方法�；瘜W(xué) 法通常包含氣相法和沉淀法等。由于氣相法生產原料價格昂貴、設備投入巨 大、生產工藝復雜、生產技術有待完善、生產能耗高等諸多因素的影響，現 今白炭黑生產的主流方法往往采用沉淀法。沉淀法也就是俗稱的酸法，考慮 生產工藝、生產安全及生產成本因素，在酸法中則是通用的硫酸沉淀法居多。 硫酸沉淀法多采用硅酸鈉或泡花堿等與硫酸中和沉淀反應的方法來制備，產 品廣泛用于普通橡膠、硅橡膠、汽車輪胎和制鞋等行業。在現有的普通硫酸 法生產工藝技術中，生產白炭黑的設備不能對生產過程產生的廢水進行綜合 處理和水資源的循環利用，造成了寶貴的水資源的浪費，而且廢水中含有硫 酸鈉等如果不經處理直接排放會導致環境污染，同時也浪費了硫酸鈉資源。 目前，努力開發硫酸法白炭黑生產過程廢水回用技術成為本領域急待解決的 重大關鍵問題。

　　實用新型內容：

　　本實用新型所要解決的技術問題在于提供一種使用方便，可以節約水資 源和回收硫酸鈉的硫酸法白炭黑廢水循環利用及硫酸鈉回收裝置。

　　解決的技術問題所采用以下的技術方案：

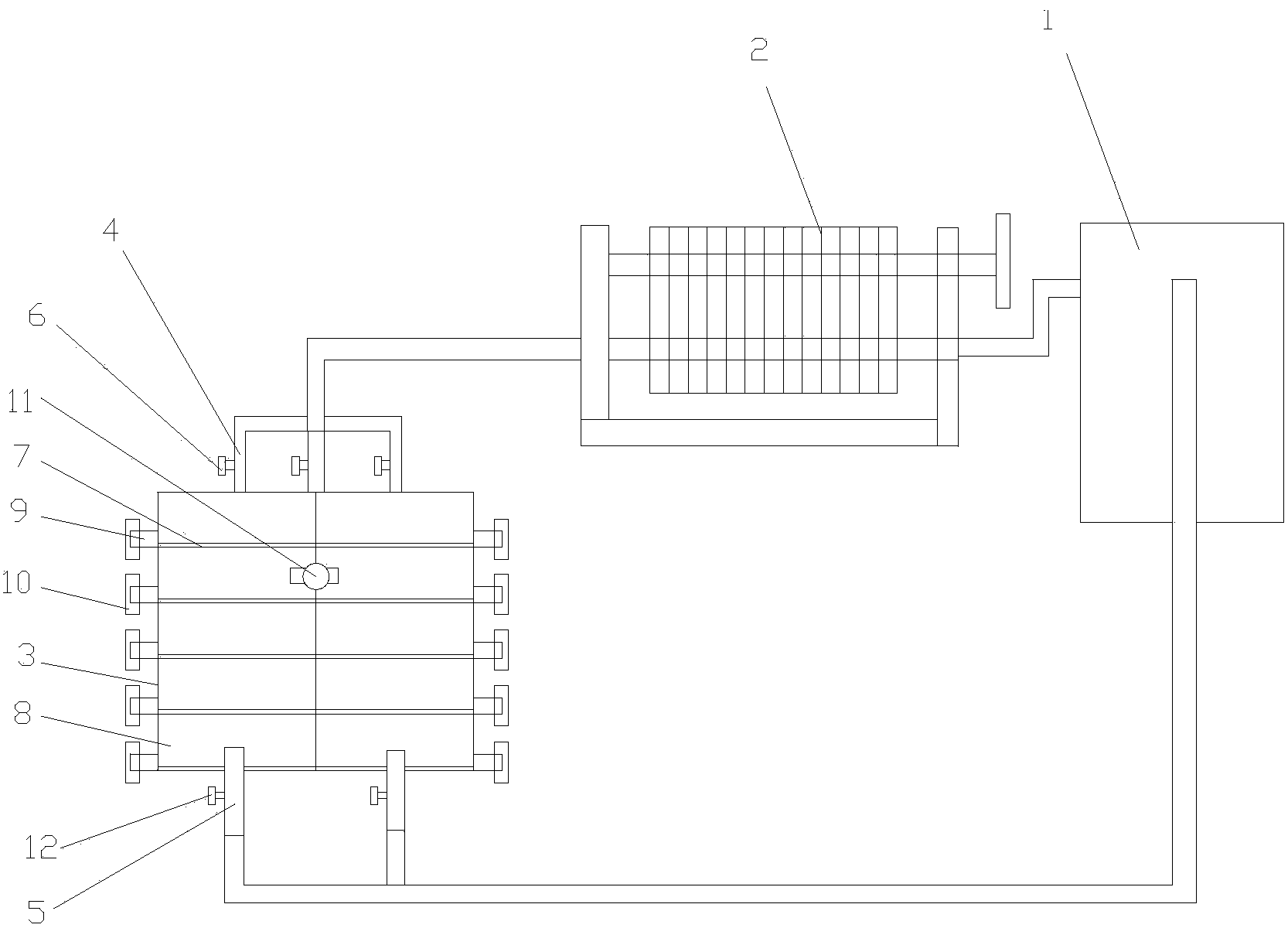

　　硫酸法白炭黑廢水循環利用及硫酸鈉回收裝置，其特征在于：包括反應 釜、壓濾機和結晶桶，所述的反應釜的出料口通過管道與壓濾機的進料口連 接，所述的壓濾機的出液口通過管道與結晶桶的進液口連通，所述的結晶桶 依次以雙通道液流閥門連通，所述的結晶桶頂部設置有進液口，結晶桶的底 部設置有出液口并有出液口閥門控制，所述的結晶桶的出液口通過管道與反 應釜的加液口連通。

　　所述的結晶桶的數量為1～8個。采用多個結晶桶不僅有利于解決廢水存 儲空間問題，主要是便于壓濾去除固體廢棄物后的廢水體系溫度的降低，加 快廢水中硫酸鈉的結晶。

　　所述的進液口上設置有閥門，用于控制進液口的關閉。

　　所述的結晶桶的內部通過濾網設置有若干個上下位置的艙室，所述的艙 室的側部都設置有結晶出料口，所述的結晶出料口上設置有口蓋。

　　硫酸法白炭黑廢水中主要含二氧化硅顆粒及硫酸鈉等，本實用新型首先 通過壓濾機過濾掉其中的固體顆粒二氧化硅等，再將壓濾后的廢水排進結晶 桶中，此階段廢水的溫度通常在65～70℃，如果廢水中硫酸鈉的濃度很高此 時體系中還不會出現過飽和結晶，伴隨廢水在結晶桶內的流動循環，經逐步 冷確在低溫狀態下，通常在25℃以下，體系中硫酸鈉可能達到過飽和狀態， 就會以硫酸鈉晶體形式結晶析出，經過低溫結晶后排出的廢水中硫酸鈉的含 量就較低，從而又可以作為硫酸法白炭黑反應介質被循環利用。

　　在本實用新型中設計有多個結晶桶(1～8個)，并且每個結晶桶的內部設 置有自上而下的多層濾網和多個艙室，當廢水從某一個結晶桶的上部進入， 在彼此不同的多個結晶桶之間流動，以及在同一結晶桶內不斷通過各層濾網 流向下一層艙室時，最后流經的結晶桶和其最下部艙室的廢水溫度會比上部 艙室內的廢水溫度低，這樣，廢水體系中的硫酸鈉就會不斷地結晶析出。根 據實際生產情況，結晶桶的每個艙室間隔一段時間需要進行一次清理，以便 確保艙室內有足夠的空間進行結晶，且不影響各艙室之間的廢水流動。在清 理某一個結晶桶時，可以關閉通向該結晶桶的進液口上的閥門，待該結晶桶 內的剩余廢水全部排出后，再打開各個艙室的晶體出料口的口蓋，進行逐一 清理。由于各結晶桶采用了雙通道液流閥門設計，在清理某一結晶桶時，不 會影響到其它結晶桶的正常工作，可保持整個生產的連續性。

　　另外本使用新型為了能夠達到更好的結晶效果，也可以在天氣或者室溫 溫度較高的情況下，采用其它輔助降溫裝置給結晶桶進行降溫。

　　本實用新型的有益效果是：本實用新型結構合理，使用方便，可以節約 水資源和回收硫酸鈉，從而避免了廢水的排放導致的環境污染，而且可以提 高經濟效益。
