申請日2013.10.09
公開(公告)日2014.07.16
IPC分類號C02F9/10
摘要
本實用新型涉及一種煤氣化項目零廢水排放系統，包括脫硫、煤水處理、化學水處理、第一至四循環水系統、煤氣凈化、凝結水處理、酚氨回收等煤氣化項目中的工藝單元，以及用于按照清污分流、分質使用、分類回收的原則對供水進行分配，并對各用水點產生的污廢水進行恰當?shù)奶幚磉M行回收利用的污水處理單元、污水回用單元、第一反滲透單元、第二反滲透單元、濃鹽水處理單元和蒸發塘。本實用新型可以達到水資源綜合利用，實現零廢水排放的目的，從而利于環境保護，同時使用水最優化，有效地節省了水資源，明顯地降低了煤氣化項目運營成本。
權利要求書
1.一種煤氣化項目零廢水排放系統，所述系統包括酚氨回收單元、煤氣凈化單元、脫硫單元、煤水處理單元、第一循環水單元、第二循環水單元、第三循環水單元、化學水處理單元和凝結水處理單元，所述第一循環水單元、第二循環水單元、第三循環水單元、化學水處理單元和凝結水處理單元相互之間并聯地連通在供水管線上，其特征在于，所述系統還包括污水處理單元、污水回用處理單元、第一反滲透處理單元、第二反滲透處理單元、第四循環水單元、濃鹽水處理單元和蒸發塘，其中，
所述第一循環水單元的出水口與所述煤水處理單元的進水口相連通，所述煤水處理單元的出水口與所述脫硫單元的進水口相連通;
所述第二循環水單元和第三循環水單元的出水口分別與所述脫硫單元的進水口相連通;
所述第四循環水單元的進水口與所述污水回用處理單元的出水口相連通，所述第四循環水單元的排水口與所述第一反滲透處理單元的進水口相連通;
所述第一反滲透處理單元的進水口還與所述污水回用處理單元的排水口相連通，所述第一反滲透處理單元的出水口與所述化學水處理單元的進水口相連通，所述第一反滲透處理單元的排水口與所述濃鹽水處理單元的進水口相連通;
所述第二反滲透處理單元的進水口分別與所述化學水處理單元的再生廢水排水口和所述凝結水處理單元的排水口相連通，所述第二反滲透處理單元的出水口與所述化學水處理單元的進水口相連通，所述第二反滲透處理單元的排水口與所述濃鹽水處理單元的進水口相連通;
所述污水處理單元的進水口分別與所述煤氣凈化單元的排水口和所述酚氨回收單元的排水口相連通，所述污水處理單元的排水口與所述污水回用處理單元的進水口相連通;
所述化學水處理單元的反洗廢水排水口與所述煤水處理單元的進水口相連通，所述化學水處理單元的進水口還與所述濃鹽水處理單元的出水口相連通;所述濃鹽水處理單元與所述蒸發塘相連通。
2.根據權利要求1所述的煤氣化項目零廢水排放系統，其特征在于，所 述濃鹽水處理單元為蒸發處理單元或振動膜處理單元。
3.根據權利要求1所述的煤氣化項目零廢水排放系統，其特征在于，所述污水回用處理單元的出水口與所述化學水處理單元的進水口相連通。
4.根據權利要求2所述的煤氣化項目零廢水排放系統，其特征在于，所述污水回用處理單元的出水口與所述化學水處理單元的進水口相連通。
5.根據權利要求1至4中任一項所述的煤氣化項目零廢水排放系統，其特征在于，所述脫硫單元連通在供水管線上。
6.根據權利要求1至4中任一項所述的煤氣化項目零廢水排放系統，其特征在于，所述煤水處理單元連通在供水管線上。
7.根據權利要求5所述的煤氣化項目零廢水排放系統，其特征在于，所述煤水處理單元連通在供水管線上。
8.根據權利要求1至4中任一項所述的煤氣化項目零廢水排放系統，其特征在于，所述零廢水排放系統還包括排水口與所述污水處理單元的進水口相連通的地坪沖洗系統。
9.根據權利要求5所述的煤氣化項目零廢水排放系統，其特征在于，所述零廢水排放系統還包括排水口與所述污水處理單元的進水口相連通的地坪沖洗系統。
10.根據權利要求6所述的煤氣化項目零廢水排放系統，其特征在于，所述零廢水排放系統還包括排水口與所述污水處理單元的進水口相連通的地坪沖洗系統。
11.根據權利要求1至4中任一項所述的煤氣化項目零廢水排放系統，其特征在于，所述零廢水排放系統還包括連通在供水管線上的耗水單元。
12.根據權利要求11所述的煤氣化項目零廢水排放系統，其特征在于，所述耗水單元包括綠化澆灑裝置、跑冒滴漏裝置和灰渣攪拌裝置中的一種或幾種。
13.根據權利要求1至4中任一項所述的煤氣化項目零廢水排放系統，其特征在于，所述零廢水排放系統還包括連通在供水管線上的生活化驗用水區。
14.根據權利要求13所述的煤氣化項目零廢水排放系統，其特征在于，供水管線與所述生活化驗用水區之間設置有生活水處理單元。
15.根據權利要求13所述的煤氣化項目零廢水排放系統，其特征在于，所述生活化驗用水區的排水口與所述污水處理單元的進水口相連通。

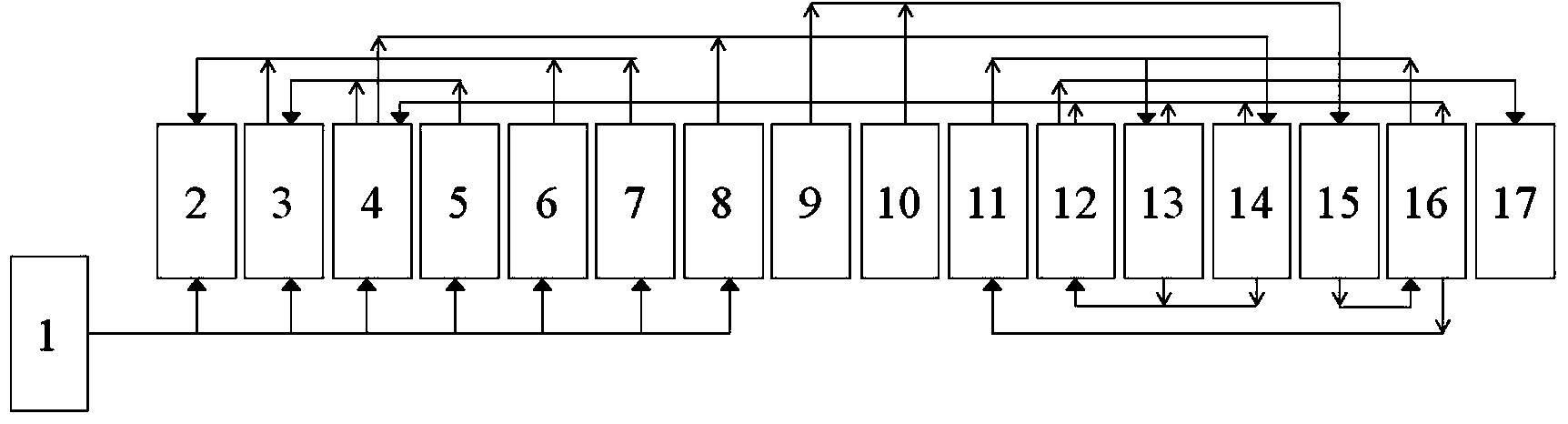

說明書
一種煤氣化項目零廢水排放系統
技術領域
本實用新型涉及廢水處理技術領域。具體地，本實用新型涉及一種煤 氣化項目零廢水排放系統。
背景技術
煤氣化項目涉及備煤、空分、煤氣化、煤氣凈化、甲烷化、公用、熱電 等眾多工藝單元，具有用水點多、耗水量大、水質分類復雜等特點，使得該 類項目具有供水系統龐雜、處理工藝眾多、回收利用要求高的特點，做好該 類項目全廠水系統的供應、處理及回用工作，對于企業合理統籌水平衡，保 證全廠水資源利用的最優化和最節約化，同時避免產生外排廢水，降低對環 境的影響，具有極其重大的意義。
目前，多數煤氣化項目對全廠水系統的綜合平衡認識不到位，對于水系 統的劃分不夠科學，污廢水處理不夠徹底，回收利用不夠合理，達不到用水 最優化，無法最大程度地節約用水，實現一水多用，并且無法實現廢水不外 排，既對環境造成了影響，加重了環境負擔，又造成了水資源的浪費，增加 了企業成本。
實用新型內容
因此，本實用新型的目的是針對現有認識和實踐中存在的不足，提供一 種通過綜合分析煤氣化項目用、耗、排水點水質特點及要求，統籌全廠水平 衡，能夠科學、有效地解決上述不足的煤氣化綜合水利用系統，從而實現煤 氣化項目的零廢水排放。
針對上述目的，本實用新型是通過如下技術方案實現的：
一種煤氣化項目零廢水排放系統，所述系統包括酚氨回收單元、煤氣凈 化單元、脫硫單元、煤水處理單元、第一循環水單元、第二循環水單元、第 三循環水單元、化學水處理單元和凝結水處理單元，所述第一循環水單元、 第二循環水單元、第三循環水單元、化學水處理單元和凝結水處理單元相互 之間并聯地連通在供水管線上，所述系統還包括污水處理單元、污水回用處 理單元、第一反滲透處理單元、第二反滲透處理單元、第四循環水單元、濃 鹽水處理單元和蒸發塘，其中，
所述第一循環水單元的出水口與所述煤水處理單元的進水口相連通，所 述煤水處理單元的出水口與所述脫硫單元的進水口相連通;
所述第二循環水單元和第三循環水單元的出水口分別與所述脫硫單元 的進水口相連通;
所述第四循環水單元的進水口與所述污水回用處理單元的出水口相連 通，所述第四循環水單元的排水口與所述第一反滲透處理單元的進水口相連 通;
所述第一反滲透處理單元的進水口還與所述污水回用處理單元的排水 口相連通，所述第一反滲透處理單元的出水口與所述化學水處理單元的進水 口相連通，所述第一反滲透處理單元的排水口與所述濃鹽水處理單元的進水 口相連通;
所述第二反滲透處理單元的進水口分別與所述化學水處理單元的再生 廢水排水口和所述凝結水處理單元的排水口相連通，所述第二反滲透處理單 元的出水口與所述化學水處理單元的進水口相連通，所述第二反滲透處理單 元的排水口與所述濃鹽水處理單元的進水口相連通;
所述污水處理單元的進水口分別與所述煤氣凈化單元的排水口和所述 酚氨回收單元的排水口相連通，所述污水處理單元的排水口與所述污水回用 處理單元的進水口相連通;
所述化學水處理單元的反洗廢水排水口與所述煤水處理單元的進水口 相連通，所述化學水處理單元的進水口還與所述濃鹽水處理單元的出水口相 連通;所述濃鹽水處理單元與所述蒸發塘相連通;優選地，所述濃鹽水處理 單元為蒸發處理單元或振動膜處理單元。
在本實用新型的一個優選實施方案中，所述污水回用處理單元的出水口 與所述化學水處理單元的進水口相連通。
根據本實用新型所述的煤氣化項目零廢水排放系統，所述脫硫單元連通 在供水管線上。
根據本實用新型所述的煤氣化項目零廢水排放系統，所述煤水處理單元 連通在供水管線上。
在本實用新型的另一優選實施方案中，所述煤氣化項目零廢水排放系統 還包括排水口與所述污水處理單元的進水口相連通的地坪沖洗系統。
在本實用新型的又一優選實施方案中，所述煤氣化項目零廢水排放系統 還包括連通在供水管線上的耗水單元。
優選地，所述耗水單元包括綠化澆灑裝置、跑冒滴漏裝置和灰渣攪拌裝 置中的一種或幾種。
在本實用新型的再一優選實施方案中，所述煤氣化項目零廢水排放系統 還包括連通在供水管線上的生活化驗用水區。
優選地，供水管線與所述生活化驗用水區之間設置有生活水處理單元。
更優選地，所述生活化驗用水區的排水口與所述污水處理單元的進水口 相連通。
在本實用新型中，所述“第一循環水單元”是指用于煤氣化項目中熱電 工藝單元的循環水系統。
在本實用新型中，所述“第二循環水單元”是指用于煤氣化項目中空分 工藝單元的循環水系統。
在本實用新型中，所述“第三循環水單元”是指用于煤氣化項目中煤氣 化、煤鎖氣壓縮、硫回收、制冷、甲烷化等工藝單元的凈循環水系統。
在本實用新型中，所述“第四循環水單元”是指用于煤氣化項目中煤氣 水分離、酚氨回收、煤氣凈化、蒸發處理等工藝單元的濁循環水系統。
在本實用新型中，所述“化學水處理單元”是指為煤氣化項目提供除鹽 水的裝置或系統。
在本實用新型中，所述“煤水處理單元”是指用于處理煤氣化項目中輸 煤棧橋和轉運站等區域含煤廢水的裝置或系統。
在本實用新型中，所述“污水處理單元”是指處理煤氣化項目中產生的 氣化廢水、甲醇廢水、生活及化驗污水、地坪沖洗廢水以及雨水等污廢水的 裝置或系統。
在本實用新型中，所述“生活水處理單元”是指用于預處理供水管線自 來水，以滿足生活化驗區用水要求的裝置或系統。
在本實用新型中，所述“脫硫單元”是指用于煤氣化項目中熱電工藝單 元煙氣脫硫的裝置或系統。
在本實用新型中，所述“凝結水處理單元”是指用于煤氣化項目中全廠 凝結水精處理的裝置或系統。
在本實用新型中，所述“酚氨回收單元”是指用于脫除煤氣化項目中產 生的氣化廢水中酚和氨的裝置或系統。
在本實用新型中，所述“煤氣凈化單元”是指煤氣化項目中用于脫除粗 煤氣中各種有害成分的裝置或系統。
在本實用新型中，所述“污水回用處理單元”是指用于處理上述污水處 理單元的出水，以達到回用點水質要求的裝置或系統。
在本實用新型中，所述“第一反滲透處理單元”是指用于處理上述第四 循環水單元排出的廢水和污水回用處理單元排出的濃水的裝置或系統。
在本實用新型中，所述“第二反滲透處理單元”是指用于處理上述化學 水處理單元和凝結水處理單元產生的再生廢水的裝置或系統。
在本實用新型中，所述“濃鹽水處理單元”是指用于處理上述第一反滲 透處理單元和第二反滲透處理單元產生的濃水的裝置或系統。
在本實用新型中，所述“蒸發處理單元”是指利用蒸發工藝處理上述第 一反滲透處理單元和第二反滲透處理單元產生的濃水的裝置或系統。
在本實用新型中，所述“振動膜處理單元”是指利用振動膜處理上述第 一反滲透處理單元和第二反滲透處理單元產生的濃水的裝置或系統。
在本實用新型中，所述“蒸發塘”是指用于貯存上述濃鹽水處理單元或 蒸發處理單元或振動膜處理單元排放的鹽泥的裝置或系統。
在本實用新型中，所述“出水口”是指仍可以用于煤氣化項目中特定工 藝單元的水的出口。
在本實用新型中，所述“排水口”是指水質不滿足煤氣化項目中工藝單 元用水要求的廢水的出口。
本實用新型并不受上述所采用的單元、裝置和/或系統的限制，應當理 解，凡是能夠用于煤氣化項目并實現上述工藝作用的單元、裝置和/或系統 均可用于本實用新型。例如：
王曉宇，王彥明.氨法煙氣脫硫技術及適用性分析[J].化工生產與技術， 2008,15(2)：47-50.中公開的氨法脫硫裝置;
馬孟，靖大為.煤氣化廢水回用的浸沒式超濾-反滲透的組合工藝[J].天津 城市建設學院學報，2009，15(4)：280-284.中公開的污水回用處理系統;
李奮勇.碎煤加壓氣化廢水處理試驗研究及工藝方案設計[D].北京：清華 大學環境工程，2012.中公開的煤氣化廢水處理系統(用作本實用新型中的污 水處理單元);
郭包生，張英賢，韓志遠.超濾與反滲透膜法處理循環水排污水的運行實 踐[J].熱力發電，2007(5)，73-76,79.中公開的濁循環排污水和反滲透濃水處 理方法(用作本實用新型中的第一反滲透處理單元);
李嘉，趙丹青，汪泠.膜分離技術在特種分離行業上的應用簡介(二) [J].水工業市場，2010,9:48-54.中公開的膜法技術(用作本實用新型中的第二 反滲透處理單元);
專利申請?zhí)?00610033932.1中公開的一種含酸與氨廢水的處理方法 (用作本實用新型中的酚氨回收單元);
趙鵬飛，李水弟，王立志.低溫甲醇洗技術及其在煤化工中的應用[J]. 化工進展，2012,31(11)：2442-2448.中公開的低溫甲醇洗技術(用作本實用 新型中的煤氣凈化工藝);
楊明.火力發電廠含煤廢水處理系統設計[J].給水排水，2009,35(4)：69-71. 中公開的煤水處理系統;
王振中，朱瓊華.化工裝置蒸汽冷凝液處理方法探討[J].能源研究與利用， 2000,2:29-30.中公開的冷凝液(即凝結水)處理裝置;
專利申請?zhí)朇N201110039308.3中公開的廢水處理系統(用作本實用新 型中的濃鹽水處理單元或蒸發處理單元);
姜興濤，姜成旭.利用蒸發塘處置煤化工濃鹽水技術[J].化工進展， 2012,31:276-278.中公開的蒸發塘;
佘白蘭.化工企業化學水處理的現狀和發展趨勢[J].化工給排水設計， 1993,1:5-9.中公開的化學水處理系統。
本發明人在認真分析煤氣化項目用、耗、排水點的基礎上，結合各水點 水質特點及要求，創造性地將用水系統劃分，再通過合理選擇處理工藝和統 籌回用水去向，意外地發現本實用新型可以實現煤氣化項目的零廢水排放。 具體地，將煤氣化項目中產生的污水、排水、再生廢水、反洗廢水等污廢水 進行分類、逐級處理，最終以鹽泥的形式排入蒸發塘，從而實現零廢水排放。 同時，將處理后的產水再次利用到水質滿足其使用要求的單元中，以使用水 最優化，最大程度地節約用水，實現一水多用。
與現有技術相比，本實用新型至少具有的有益效果是：徹底處理煤氣化 項目中產生的污水、排水、再生廢水、反洗廢水等污廢水，實現零廢水排放， 利于環境保護;同時，充分回收利用，以使用水最優化，有效地節省了水資 源，明顯地降低了煤氣化項目運營成本。
