申請日2013.10.09

　　公開(公告)日2014.05.21

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提出一種連續流SBR生物反應污水處理裝置，包括相鄰連接的反應池、沉淀池，反應池設置有進水管，沉淀池設置有沉淀池出水管，反應池與沉淀池之間設置有污水通道，沉淀池出水管水平位置略低于進水管，污水通道水平位置略低于沉淀池出水管;沉淀池底部還設置有刮泥板，沉淀池底部池壁處還設置有泥斗;刮泥板上方設置有隔板，隔板將沉淀池分隔為沉淀分離區和與反應池相鄰的氣水分離區;反應池中還設置有攪拌器、曝氣盤，攪拌器的攪拌葉片水平設置，曝氣盤設置在反應池下部。本污水處理裝置生物反應與沉淀形成動靜分離，從而使SBR技術可以應用于污水連續排放的情況，在無動力的情況下可以正常出水，沉淀池相對靜態，沉淀效果好。

　　權利要求書

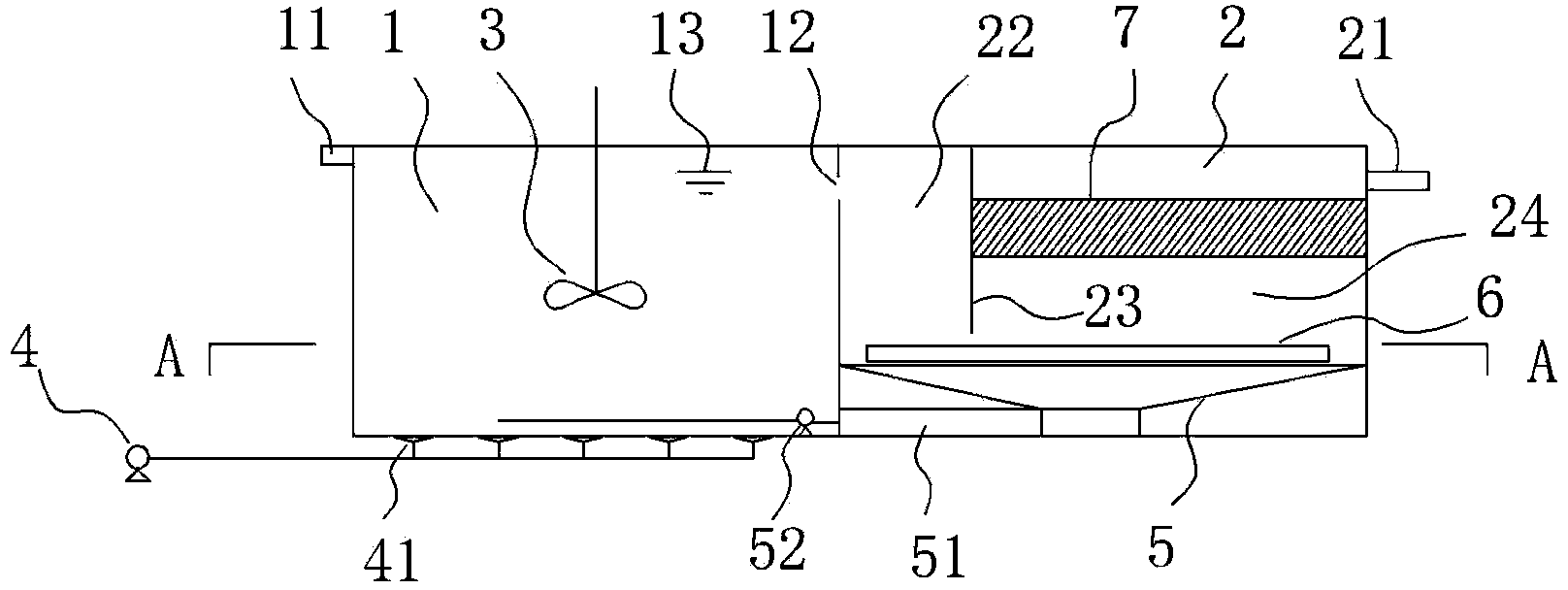

　　1.一種連續流SBR生物反應污水處理裝置，其特征在于：包括相鄰連接的反應池(1)、沉淀池(2)，所述反應池設置有進水管(11)，所述沉淀池設置有沉淀池出水管(21)，所述反應池(1)與所述沉淀池(2)之間設置有污水通道(12)，所述沉淀池出水管(21)水平位置略低于所述進水管(11)，所述污水通道(12)水平位置略低于所述沉淀池出水管(21);

　　所述沉淀池底部還設置有刮泥板(6)，所述沉淀池(2)底部池壁處還設置有泥斗(5);

　　所述刮泥板(6)上方設置有隔板(23)，所述隔板(23)將所述沉淀池(2)分隔為沉淀分離區(24)和與所述反應池(1)相鄰的氣水分離區(22);

　　所述沉淀分離區中還設置有斜管沉淀裝置(7);

　　所述反應池中還設置有攪拌器(3)、曝氣盤(41)，所述攪拌器(3)的攪拌葉片水平設置，所述曝氣盤(41)設置在所述反應池(1)下部。

　　2.根據權利要求1所述的連續流SBR生物反應污水處理裝置，其特征在于：所述曝氣盤(41)設置在所述反應池(1)底部。

　　3.根據權利要求1所述的連續流SBR生物反應污水處理裝置，其特征在于：所述泥斗(5)底部連接有污泥管(51)，還包括污泥泵(52)，設置在所述反應池(1)中的污泥輸送管(53)，所述污泥泵(52)與所述污泥管(51)、污泥輸送管(53)連接。

　　4.根據權利要求3所述的連續流SBR生物反應污水處理裝置，其特征在于：所述污泥輸送管(53)設置在所述攪拌器(3)攪拌葉片的外沿附近。

　　5.根據權利要求3所述的連續流SBR生物反應污水處理裝置，其特征在于：所述污泥輸送管(53)設置在所述曝氣盤(41)的正上方。

　　6.根據權利要求3所述的連續流SBR生物反應污水處理裝置，其特征在于：所述污泥輸送管(53)上設置有若干污泥出孔(531)。

　　7.根據權利要求6所述的連續流SBR生物反應污水處理裝置，其特征在于：所述污泥出孔(531)均布在所述污泥輸送管(53)上。

　　8.根據權利要求7所述的連續流SBR生物反應污水處理裝置，其特征在于：所述污泥出孔(531)的數量沿污泥輸送管(53)輸送距離增加而增多。

　　9.根據權利要求6至8任一所述的連續流SBR生物反應污水處理裝置，其特征在于：所述污泥輸送管(53)末端設置有擋板(532)，所述擋板(532)將所述污泥輸送管(53)分隔成污泥出口一(533)和污泥出口二(534)。

　　說明書

　　一種連續流SBR生物反應污水處理裝置

　　技術領域

　　本實用新型屬于污水處理設備技術領域，具體講是一種連續流SBR生物反應污水處理裝置。

　　背景技術

　　在同一反應池中，按時間順序由進水、曝氣、沉淀、排水和待機五個基本工序組成的活性污泥污水處理方法，簡稱SBR法。SBR法是一種按間歇曝氣方式來運行的活性污泥污水處理技術，其主要特征是在運行上的有序和間歇操作，SBR技術的核心是SBR反應池，該池集均化、初沉、生物降解、二沉等功能于一池，無污泥回流系統。正是由于SBR的特點，其僅適用于間歇排放的場合。

　　發明內容

　　本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種連續流SBR生物反應污水處理裝置，包括相鄰連接的反應池1、沉淀池2，所述反應池設置有進水管11，所述沉淀池設置有沉淀池出水管21，所述反應池與所述沉淀池之間設置有污水通道12，所述沉淀池出水管水平位置略低于所述進水管，所述污水通道水平位置略低于所述沉淀池出水管;所述沉淀池底部還設置有刮泥板6，所述沉淀池底部池壁處還設置有泥斗5;所述刮泥板6上方設置有隔板23，所述隔板將所述沉淀池分隔為沉淀分離區24 和與所述反應池相鄰的氣水分離區22;所述沉淀分離區中還設置有斜管沉淀裝置7;所述反應池中還設置有攪拌器3、曝氣盤41，所述攪拌器的攪拌葉片水平設置，所述曝氣盤設置在所述反應池下部。本污水處理裝置中反應池內連續進水，然后曝氣、攪拌、沉淀循環進行，形成多級A/O狀態;出水與進水分池設置，形成氣水分離區及固液分離區，固液分離區即沉淀區，使得生物反應與沉淀形成動靜分離，從而使SBR技術可以應用于污水連續排放的情況。且出水管比進水管水平位置略低，一方面可以保證無動力正常出水，另一方面保證了沉淀池相對靜態，從而保證了沉淀池沉淀效果，在沉淀池中設置氣水分離區，進一步使動靜分離，保證了沉淀效果。該裝置具有結構簡單，單池即可連續完成生物反應、沉淀分離、污水污泥回流的功能，既保持了SBR占地小、投資低、脫氮除磷效果好的特點，又克服了SBR間歇流出水、水頭損失大、系統連續運行須多個單元聯用的缺陷，且更方便地與后續工藝銜接。

　　進一步地，所述曝氣盤41設置在所述反應池底部。

　　進一步地，所述泥斗底部連接有污泥管51，還包括污泥泵52，設置在所述反應池中的污泥輸送管53，所述污泥泵與所述污泥管、污泥輸送管連接。

　　進一步地，所述污泥輸送管設置在所述攪拌器攪拌葉片的外沿附近。

　　進一步地，所述污泥輸送管設置在所述曝氣盤的正上方。

　　進一步地，所述污泥輸送管53上設置有若干污泥出孔531。

　　進一步地，所述污泥出孔均布在所述污泥輸送管上。

　　進一步地，所述污泥出孔531的數量沿污泥輸送管輸送距離增加而增多。

　　進一步地，所述污泥輸送管末端設置有擋板532，所述擋板將所述污泥輸送管分隔成污泥出口一533和污泥出口二534。
