申請日2013.09.29

　　公開(公告)日2014.04.16

　　IPC分類號B01D36/04

　　摘要

　　一種濃密池污水處理系統，具有濃密池，所述濃密池上口邊沿處設有溢流堰，濃密池的出料口通過出料管路連接有壓濾泵，所述壓濾泵通過進料管路連接有單孔中心回漿式壓濾機，所述單孔中心回漿式壓濾機的回水孔與濃密池的溢流堰通過回水管路相連通，所述壓濾泵與單孔中心回漿式壓濾機的中心進料孔之間的進料管路上設有壓濾泵出口單向控制閥，所述單孔中心回漿式壓濾機的中心進料孔入口段與出料管路之間設有料漿回流支路，所述料漿回流支路上設有料泵回流單向控制閥。結構簡單，操作方便。防止料漿逆流至壓濾泵，避免壓濾泵泵體閥門卡堵和葉輪倒轉;使寄留在壓濾機中心進料孔內的料漿在反吹風環節通過回流支路流入出料滾管路，污水處理系統正常運行。

　　權利要求書

　　1.一種濃密池污水處理系統，具有濃密池，所述濃密池上口邊沿處設有溢流堰，所述濃密池的出料口通過出料管路連接有壓濾泵，所述壓濾泵通過進料管路連接有單孔中心回漿式壓濾機，所述單孔中心回漿式壓濾機的回水孔與濃密池的溢流堰通過回水管路相連通，其特征是：所述壓濾泵與單孔中心回漿式壓濾機的中心進料孔之間的進料管路上設有壓濾泵出口單向控制閥，所述單孔中心回漿式壓濾機的中心進料孔入口段與出料管路之間設有料漿回流支路，所述料漿回流支路上設有料泵回流單向控制閥。

　　2.根據權利要求1所述的濃密池污水處理系統，其特征是：所述出料管路上靠近濃密池出料口的位置設有濃密池頂絲閥門。

　　說明書

　　濃密池污水處理系統

　　技術領域

　　本實用新型涉及一種濃密池污水處理系統。

　　背景技術

　　在濃密池污水處理工序中，需要借助壓濾機實現濃密池料液的固液分離，目前,在濃密池污水處理行業中普遍采用單孔中心回漿式壓濾機，通過單孔中心回漿式壓濾機完成壓濾需要進行進料、壓榨、反吹風和卸料四個環節操作，單孔中心回漿式壓濾機在反吹風環節的壓縮空氣不能通過壓濾機周邊回水孔經由壓濾機回水管路回流到濃密池溢流堰中，必須經由壓濾機中心進料孔沿進料管路返回，寄留在壓濾機中心進料孔內的料漿在壓縮空氣的作用下，容易返回到壓濾泵，返回的料漿會導致壓濾泵泵體閥門卡堵和葉輪倒轉，造成壓濾泵軸承和機械密封頻繁損壞，從而導致整個污水處理系統難以正常運行。

　　發明內容

　　本實用新型要解決的技術問題是提供一種濃密池污水處理系統，可避免壓濾泵泵體閥門卡堵和葉輪倒轉，保障整個污水處理系統正常運行。

　　本實用新型的技術解決方案是：

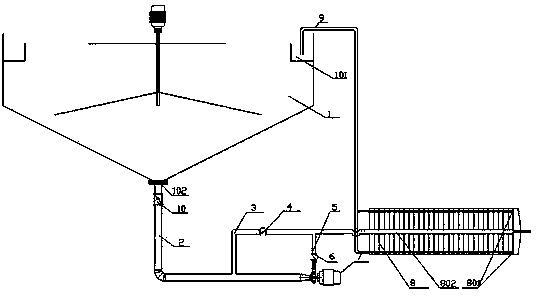

　　一種濃密池污水處理系統，具有濃密池，所述濃密池上口邊沿處設有溢流堰，所述濃密池的出料口通過出料管路連接有壓濾泵，所述壓濾泵通過進料管路連接有單孔中心回漿式壓濾機，所述單孔中心回漿式壓濾機的回水孔與濃密池的溢流堰通過回水管路相連通，其特殊之處在于：所述壓濾泵與單孔中心回漿式壓濾機的中心進料孔之間的進料管路上設有壓濾泵出口單向控制閥，所述單孔中心回漿式壓濾機的中心進料孔入口段與出料管路之間設有料漿回流支路，所述料漿回流支路上設有料泵回流單向控制閥。

　　所述出料管路上靠近濃密池出料口的位置設有濃密池頂絲閥門。

　　本實用新型的有益效果：結構簡單，操作方便。設置的壓濾泵出口單向控制閥可以防止料漿逆流至壓濾泵，避免壓濾泵泵體閥門卡堵和葉輪倒轉;在單孔中心回漿式壓濾機與出料管路之間加設的料漿回流支路，可以使寄留在壓濾機中心進料孔內的料漿在反吹風環節通過回流支路流入出料滾管路，從而使整個污水處理系統正常運行。
