申請日2013.09.29　　

　　公開(公告)日2014.07.16

　　IPC分類號C02F1/72

　　摘要

　　本實用新型公開了高級氧化水處理裝置，它包括氣體加濕器、進氣泵、放電反應器以及水處理反應器，氣體加濕器上設置有進氣口A和出氣口A，放電反應器上設置有進氣口B和出氣口B，水處理反應器上設置有進氣口C，其中，進氣泵通過通氣管道與進氣口A連接，出氣口A通過通氣管道與進氣口B相連，出氣口B通過通氣管道與進氣口C相連，進氣泵與進氣口A之間的連接通氣管道上設置有空氣流量計，出氣口A與進氣口B的連接通氣管道上設置有濕度檢測儀。本實用新型的有益效果是：通過將空氣加濕后進行放電反應，產生羥基自由基(·OH)，氣體最后進入水處理，實現水體的高級氧化，提高了水的處理效率和出水質量。

　　權利要求書

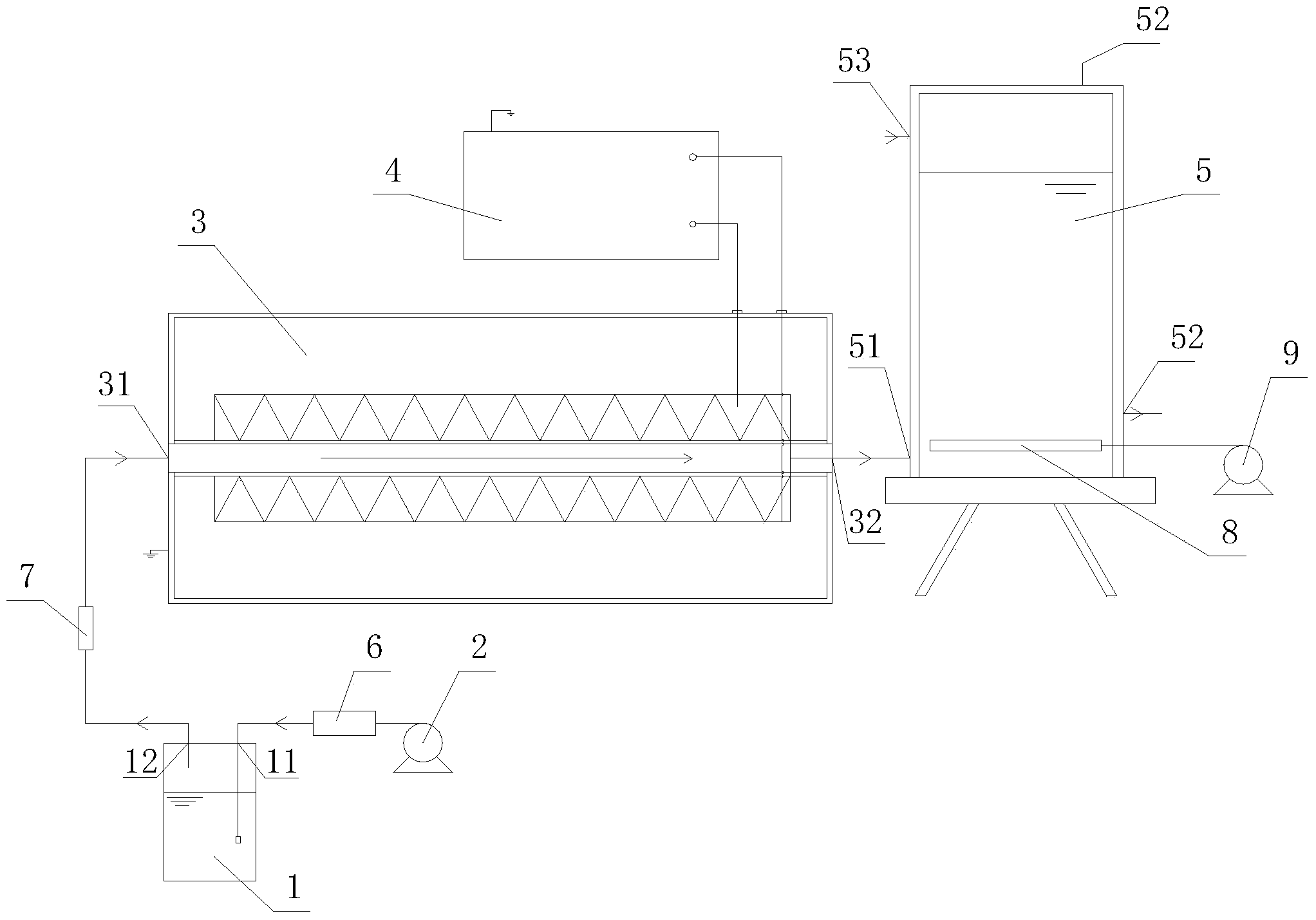

　　1.高級氧化水處理裝置，其特征在于：它包括氣體加濕器(1)、進氣泵(2)、 放電反應器(3)以及水處理反應器(5)，氣體加濕器(1)上設置有進氣口A(11) 和出氣口A(12)，放電反應器(3)上設置有進氣口B(31)和出氣口B(32)，水 處理反應器(5)上設置有進氣口C(51)，其中，進氣泵(2)通過通氣管道與進 氣口A(11)連接，出氣口A(12)通過通氣管道與進氣口B(31)相連，出氣口 B(32)通過通氣管道與進氣口C(51)相連，進氣泵(2)與進氣口A(11)之間 的連接通氣管道上設置有空氣流量計(6)，出氣口A(12)與進氣口B(31)的連 接通氣管道上設置有濕度檢測儀(7)。

　　2.根據權利要求1所述的高級氧化水處理裝置，其特征在于：所述的放電反 應器(3)上還設置有高壓調節器(4)。

　　3.根據權利要求1所述的高級氧化水處理裝置，其特征在于：所述的水處理 反應器(5)底部設置有曝氣盤(8)，水處理反應器(5)外設置有與曝氣盤(8) 相連的曝氣泵(9)。

　　4.根據權利要求1所述的高級氧化水處理裝置，其特征在于：所述的水處理 反應器(5)上還設置有出氣口C(52)、進水口C(53)以及出水口(54)，其中， 所述的進氣口C(51)和出水口(54)位于水處理反應器(5)的下部，出氣口C (52)和進水口C(53)位于水處理反應器(5)的上部。

　　說明書

　　高級氧化水處理裝置

　　技術領域

　　本實用新型涉及高級氧化水處理裝置，屬于污水處理技術領域。

　　背景技術

　　水是人類在生存和發展過程中不可缺少的必需品，因此，飲用水的水質將 會直接關系到一個國家民眾身體的健康程度，并對一個國家的發展產生深遠的 影響。2012年世界衛生組織調查中指出，人類80%的疾病與飲用水的水質有關。 在19世紀，水主要受到病源微生物的污染，從而引起霍亂、傷寒等傳染病。在 20世紀，發生過幾次大規模的飲用水污染事件，其中重金屬污染水體而引起的 水俁病(1953年日本水俁)和痛痛病(1931—1973，日本富山)兩大公害震驚 了世界。在流行病學的調查中發現，飲用水的有機污染是引起惡性腫瘤發病率 不斷增高的主要原因，同時，每年世界上有2500萬名以上的兒童因飲用被污染 的水而死亡。

　　水體中有毒有害化學物質污染已成為全球政府所關注的新熱點，也是環境 保護所面臨的緊迫問題。有機物污染被列為全球八大環境問題之一。美國EAP水 質調查發現供水系統中有機污染物多達2110種，飲用水中含有765種，其中190 種對人體有害，20種為確認的致癌物，23種為可疑致癌物，18種為促癌物，56 種為致突變物。地下水中也已發現有機污染物180多種，其中包括芳香烴類、鹵 代烴類、農藥類等，且數量和種類仍在迅速增加，甚至還發現了一些沒有注冊 使用的農藥。地下水污染研究已從無機污染轉向有機污染。

　　近年來，全球的有關的水處理專家已經提出采用高級氧化技術處理難降解 有機物的水處理方法。高級氧化技術又稱作深度氧化技術，以產生具有強氧化 能力的羥基自由基(·OH)為特點，在高溫高壓、電、聲、光輻照、催化劑等反 應條件下，使大分子難降解有機物氧化成低毒或無毒的小分子物質。高級氧化 技術能夠產生足量的(·OH)來凈化水，具有氧化能力強、反應速度快、處理效 率高，因而在難降解有機物的污染控制中有廣泛的應用前景。

　　作為眾多高級氧化技術(AOPs)中的一種，冷等離子體水處理技術既具有高 級氧化技術的共性特征，如：反應過程產生大量自由基、反應速度快、適用范 圍廣、反應條件溫和等;又具有其獨特的技術特征：如高電壓放電技術有利于 實現高能化，液體介質中放電伴隨的液電效應有光、熱、力、聲等物理效應及 各種化學效應的協同作用，無殘留物質，無二次污染等。被稱為“環境友好” 技術(Environmental Friendly technology)，在眾多高級氧化技術中，體現 出良好的應用前景。因此，根據放電原理，在以空氣和氧氣作為氣源，采用介 質放電形成的主要活性物質，如·OH、·O、·H、HO2+、H2O2、O3等。其中， 羥基自由基(·OH)對有機物的氧化降解被認是有機物在同類體系得以降解的 主要原因。

　　但是，現在的氧化水處理設備處理效率較低，出水質量較差，難以滿足先 進的氧化水處理技術的要求。

　　發明內容

　　本實用新型的目的在于提供高級氧化水處理裝置，克服現有技術的不足， 提高水處理效率和出水質量。

　　本實用新型的目的是通過以下技術方案來實現的：高級氧化水處理裝置， 它包括氣體加濕器、進氣泵、放電反應器以及水處理反應器，氣體加濕器上設 置有進氣口A和出氣口A，放電反應器上設置有進氣口B和出氣口B，水處理 反應器上設置有進氣口C，其中，進氣泵通過通氣管道與進氣口A連接，出氣 口A通過通氣管道與進氣口B相連，出氣口B通過通氣管道與進氣口C相連， 進氣泵與進氣口A之間的連接通氣管道上設置有空氣流量計，出氣口A與進氣 口B的連接通氣管道上設置有濕度檢測儀。

　　所述的放電反應器上還設置有高壓調節器。

　　所述的水處理反應器底部設置有曝氣盤，水處理反應器外設置有與曝氣盤 相連的曝氣泵。

　　所述的水處理反應器上還設置有出氣口C、進水口C以及出水口，其中，所 述的進氣口C和出水口位于水處理反應器的下部，出氣口C和進水口C位于水處理 反應器的上部。

　　本實用新型的有益效果在于：通過將空氣加濕后進行放電反應，產生羥基 自由基(·OH)，氣體最后進入水處理，實現水體的高級氧化，提高了水的處理 效率和出水質量。
