申請日2013.09.29

　　公開(公告)日2015.04.15

　　IPC分類號C02F1/463

　　摘要

　　本發明涉及一種金屬廢水的在線電沉積方法和裝置。在線電沉積裝置布置于生產線附近且主要包括緩沖槽、電沉積室以及循環泵。緩沖槽具有緩沖槽進口和緩沖槽出口，緩沖槽進口的高度低于生產線上的金屬廢水來源的出口高度。電沉積室具有電沉積室進口和電沉積室出口。循環泵具有循環泵進口和循環泵出口，循環泵進口連接緩沖槽出口，循環泵出口分為內循環分路和外循環分路，內循環分路連接電沉積室進口，經過電沉積室后，從電沉積室出口回到緩沖槽，外循環分路經一回流管道連接金屬廢水來源，經金屬廢水來源連接緩沖槽進口。內循環分路上設有內循環調節閥，外循環分路設有外循環調節閥，以分別調節內循環分路和外循環分路的流量。

　　權利要求書

　　1.一種金屬廢水的在線電沉積裝置，布置于生產線附近，包括：

　　緩沖槽，該緩沖槽具有緩沖槽進口和緩沖槽出口，該緩沖槽進口的高度低 于生產線上的金屬廢水來源的出口高度;

　　電沉積室，具有電沉積室進口和電沉積室出口，該電沉積室中布置有陰極 和陽極;

　　循環泵，具有循環泵進口和循環泵出口，該循環泵進口連接該緩沖槽出口， 該循環泵出口分為內循環分路和外循環分路，該內循環分路連接該電沉積室進 口，經過該電沉積室后，從該電沉積室出口回到該緩沖槽，該外循環分路經一 回流管道連接該金屬廢水來源，經該金屬廢水來源連接該緩沖槽進口;

　　該內循環分路上設有內循環調節閥，該外循環分路設有外循環調節閥，以 分別調節內循環分路和外循環分路的流量。

　　2.如權利要求1所述的在線電沉積裝置，其特征在于，該內循環分路上還 設有內循環流量計，該外循環分路上還設有外循環流量計。

　　3.如權利要求1所述的在線電沉積裝置，其特征在于，該金屬廢水來源為回 收槽，該金屬廢水來源的出口為回收槽的溢流口。

　　4.如權利要求1所述的在線電沉積裝置，其特征在于，該電沉積室中布置 有多對陰極和陽極，陰極和陽極之間具有適當?shù)臉O距。

　　5.如權利要求1所述的在線電沉積裝置，其特征在于，該陰極和陽極連接到 電流可調節的直流電源。

　　6.一種金屬廢水的在線電沉積方法，適用于權利要求1所述的在線電沉積裝 置，該方法包括：

　　啟動循環泵，通過內循環調節閥和外循環調節閥分別調節該內循環分路和 該外循環分路的流量;

　　將該內循環分路的廢水輸入該電沉積室，使廢水中的金屬離子在陰極被還 原成金屬，廢水經過電沉積室后返回到緩沖槽，并且往復循環;以及

　　將該外循環分路的廢水輸入該金屬廢水來源，流量相等的廢水從該金屬廢 水來源輸出，通過位差從該緩沖槽進口返回該緩沖槽。

　　7.如權利要求6所述的在線電沉積方法，其特征在于，該金屬廢水來源為 回收槽，該金屬廢水來源的出口為回收槽的溢流口。

　　8.如權利要求6所述的在線電沉積方法，其特征在于，還包括分析該金屬 廢水來源中的金屬離子濃度以及調節該陰極和陽極的電流，使該金屬廢水來源中 金屬離子濃度穩定在預定的范圍。

　　說明書

　　金屬廢水的在線電沉積方法和裝置

　　技術領域

　　本發明涉及金屬廢水處理方法，尤其是涉及一種金屬廢水的在線電沉積方 法和裝置。

　　背景技術

　　電鍍工業廣泛使用各種金屬，如銅、銀、金、錫、鎳等。在生產過程中， 大部分金屬會轉化為金屬鍍層，成為產品的一部分。但是也有相當一部分金屬 進入廢水之中，成為重金屬的污染源。為了防止重金屬污染，一般采用化學沉 淀法處理廢水，將廢水中的金屬離子轉化為不溶性的污泥。這種方法導致寶貴 的金屬資源成為廢棄物，而且存在環境風險，并不是處理金屬廢水的最合適方 法。

　　電鍍是一種通過電化學的方法將鍍液中的金屬離子還原為金屬并覆蓋于 鍍件表面的技術。已經提出使用這種方法將廢水中的金屬離子還原并沉積于陰 極(簡稱電沉積)之上，從而既回收了金屬資源又防止污染。

　　目前電沉積回收廢水中的金屬一般采用離線回收方法，即含有金屬離子的 溶液定期收集到生產線以外的某個容器，然后使用電沉積裝置按批次進行回收 處理。與離線回收方法相比，直接從生產線回收金屬的在線回收方法可以連續 回收廢水中的金屬，流程更短，占地更少，操作更簡便，投資也更省。

　　圖1是以酸性鍍銅廢水為例的在線電沉積回收示意圖。參照圖1所示，鍍 件在酸性鍍銅槽11中電鍍后浸入回收槽12，鍍件將酸性鍍銅溶液帶入回收槽 12，回收槽12中銅離子濃度不斷積累升高。電沉積裝置13與回收槽12通過 管路14和循環泵15連接。循環泵15將回收槽12的溶液抽出，送入電沉積裝 置13，經過電解后返回回收槽12，不斷循環。循環中電沉積裝置13以電化學 還原的方式將溶液中的銅離子還原為金屬銅并沉積于陰極之上，銅得到回收， 回收槽12中的銅離子濃度得到控制。當銅的電沉積速度與鍍液帶入回收槽12 的速度相同時，回收槽12中銅離子濃度達到平衡。

　　由于電沉積裝置13一般為敞口常壓狀態下工作，要在循環過程中達到水 量的平衡，電沉積裝置13出水口的位置必須高于回收槽12，使經過電沉積裝 置的廢水可以全部溢流返回回收槽，達到流量平衡。

　　圖2是在線電沉積回收設備與回收槽的相對位置示意圖。參照圖2所示， 當電沉積裝置13溢流出水口13a高于回收槽12的條件可以滿足的情況下，按 圖2的方式進行在線回收最為簡單。但是隨著生產裝備的自動化、規模化，生 產線趨于大型化，回收槽12一般都高于電沉積裝置13的溢流出水口，圖2方 式已經不適應絕大多數生產線。

　　通過抬高電沉積裝置13似乎也可以實現圖2的方式，但是會帶來二大問 題。一方面，抬高電沉積裝置13后設備操作維護變得困難，特別是沉積了金 屬的陰極取出不方便，如果為回收裝置做操作平臺將會占用過多生產場地。另 一方面，電沉積裝置13的溢流管的口徑一般比較大，高于回收槽的溢流管可 能跨越生產線的通道，妨礙生產操作人員的行走。

　　如果把電沉積裝置13設計成密閉耐壓的結構似乎也可以解決在線應用中 的水量平衡問題。但是電解過程中在陽極和陰極上都有氣體析出，氣體積累有 安全問題，另外密閉的電沉積裝置13給日常操作帶來麻煩，特別是陰極的取 出和更換變得困難。因此，要實現電沉積回收技術的在線應用必須解決生產線 與電沉積回收裝置位差引起的流量平衡問題。

　　發明內容

　　本發明所要解決的技術問題是提供一種金屬廢水的在線電沉積方法和裝置， 以解決前述流量平衡問題。

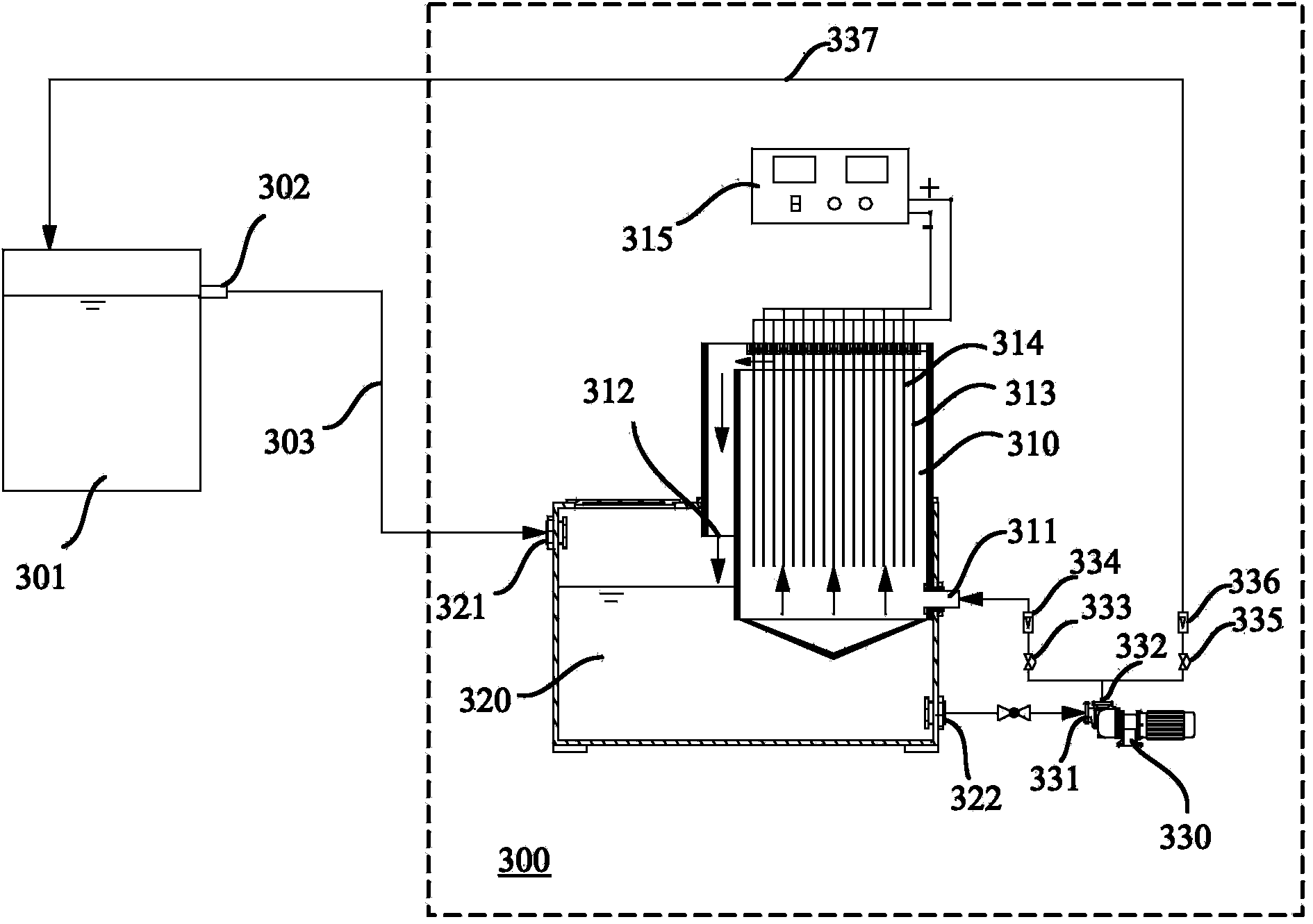

　　本發明為解決上述技術問題而采用的技術方案是提出一種金屬廢水的在 線電沉積裝置，布置于生產線附近，該在線電沉積裝置包括緩沖槽、電沉積室 以及循環泵。該緩沖槽具有緩沖槽進口和緩沖槽出口，該緩沖槽進口的高度低 于生產線上的金屬廢水來源的出口高度。該電沉積室具有電沉積室進口和電沉 積室出口，該電沉積室中布置有陰極和陽極。該循環泵具有循環泵進口和循環 泵出口，該循環泵進口連接該緩沖槽出口，該循環泵出口分為內循環分路和外 循環分路，該內循環分路連接該電沉積室進口，經過該電沉積室后，從該電沉 積室出口回到該緩沖槽，該外循環分路經一回流管道連接該金屬廢水來源，經 該金屬廢水來源連接該緩沖槽進口。該內循環分路上設有內循環調節閥，該外 循環分路設有外循環調節閥，以分別調節內循環分路和外循環分路的流量。

　　在本發明的一實施例中，該內循環分路上還設有內循環流量計，該外循環 分路上還設有外循環流量計。

　　在本發明的一實施例中，該金屬廢水來源為回收槽，該金屬廢水來源的出 口為回收槽的溢流口。

　　在本發明的一實施例中，該電沉積室中布置有多對陰極和陽極，陰極和陽 極之間具有適當?shù)臉O距。

　　在本發明的一實施例中，該陰極和陽極連接到電流可調節的直流電源。

　　本發明還提出一種金屬廢水的在線電沉積方法，適用于上述的在線電沉積 裝置，該方法包括：啟動循環泵，通過內循環調節閥和外循環調節閥分別調節 該內循環分路和該外循環分路的流量;將該內循環分路的廢水輸入該電沉積 室，使廢水中的金屬離子在陰極被還原成金屬，廢水經過電沉積室后返回到緩 沖槽，并且往復循環;以及將該外循環分路的廢水輸入該金屬廢水來源，流量 相等的廢水從該金屬廢水來源輸出，通過位差從該緩沖槽進口返回該緩沖槽。

　　在本發明的一實施例中，該金屬廢水來源為回收槽，該金屬廢水來源的出 口為回收槽的溢流口。

　　在本發明的一實施例中，上述方法還包括分析該金屬廢水來源中的金屬離 子濃度以及調節該陰極和陽極的電流，使該金屬廢水來源中金屬離子濃度穩定 在預定的范圍。

　　本發明由于采用以上技術方案，使之與現有技術相比，通過內、外雙循環 的方法解決了電沉積回收方法中，生產線與電沉積裝置位差引起的流量平衡問 題，使得在線電沉積容易實現。
