申請日2013.10.08
公開(公告)日2013.12.25
IPC分類號C02F101/20; C02F9/04
摘要
本發明公開了一種含鉛廢水處理與回用的工藝，包括初級處理與深度處理兩部分，所述初級處理采用化學中和沉淀與一級管式膜過濾處理工藝，所述深度處理采用超濾與二級反滲透濃縮除鹽工藝，對二級反滲透的濃水利用二級管式膜過濾進行過濾;對一級反滲透、二級反滲透與二級管式膜過濾的清水出水進行回用。本發明在初級處理中和池的出水端，以及深度處理二級反滲透系統的濃水處理中都設置了管式膜過濾器，不僅占地面積大大縮小，設備更為緊湊簡潔;而且管式膜過濾能攔截水中直徑大于0.1μm的所有顆粒，因而對于因絮凝劑加藥量的偏差，形成偏小的氫氧化鉛絮體，以及沉降速度較慢的絮體都能攔截，從而充分保證了出水的水質與穩定性，避免了污染隱患。
權利要求書
1.一種含鉛廢水處理與回用的工藝，包括初級處理與深度處理兩部分，其特征在于：所述初級處理采用化學中和沉淀與一級管式膜過濾處理工藝，所述深度處理采用超濾與二級反滲透濃縮除鹽工藝，對二級反滲透的濃水利用二級管式膜過濾進行過濾;對一級反滲透、二級反滲透與二級管式膜過濾的清水出水進行回用。
2.按照權利要求1所述的含鉛廢水處理與回用的工藝，其特征在于： 所述化學中和沉淀工藝的pH值調制為9.2～9.5。
3.一種含鉛廢水處理與回用的設備，包括初級處理設備與深度處理設備兩部分，其特征在于：
---所述初級處理設備包括順序連接的集水調節池(1)、中和池(2)與一級管式膜過濾器(3);
---所述深度處理包括順序連接的中間水池(6)、超濾裝置(9)、一級反滲透裝置(10)、二級反滲透裝置(11)與濃水處理裝置，所述濃水處理裝置包括順序連接的濃水收集池、混凝反應池與二級管式膜過濾器(12);
---所述一級管式膜過濾器(3)的清水出水口連通至中間水池(6);所述二級反滲透裝置(11)的濃水出口連通至所述濃水處理裝置的濃水收集池;
---所述一級反滲透裝置(10)、二級反滲透裝置(11)與二級管式膜過濾器(12)的清水出水口連通至回用水池(13);
---所述一級管式膜過濾器(3)與二級管式膜過濾器(12)的濃液出口連通至污泥池(4)。
4.按照權利要求3所述的含鉛廢水處理與回用的設備，其特征在于：所述中間水池(6)與超濾裝置(9)之間串聯設置有石英砂過濾器(7)與活性炭過濾器(8)。
5.按照權利要求3所述的含鉛廢水處理與回用的設備，其特征在于：所述超濾裝置(9)的超濾濃水回流至中間水池(6)。
說明書
含鉛廢水處理與回用的工藝與設備
技術領域
本發明涉及環保水處理技術領域，尤其是一種含鉛廢水處理與回用的工藝與設備。
背景技術
蓄電池在生產過程中會產生大量高濃度的含鉛廢水，對地下水源構成很大威脅，如果不進行處理而任其排放，必然給環境與社會帶來極大的危害。鉛和可溶性鉛鹽都有毒性，含鉛廢水對人類健康和動植物生長都有嚴重危害，如每日攝取鉛量超過0.3～1.0mg，就可在人體內積累，引起貧血、神經炎等�；瘜W(xué)沉淀法是廣泛使用的一種處理含鉛廢水工藝，即向含鉛廢水投加堿性中和劑或者硫化物，使鉛離子與羥基或硫離子反應，生成難溶的氫氧化鉛沉淀或者硫化鉛沉淀，從而予以分離�，F(xiàn)有技術中采用化學沉淀法后得到的上清液，然后經過機械過濾后直接排放，通過以上方法基本可以使廢水中鉛的濃度降到國家排放要求，然而，由于沉淀池的沉降效果及機械過濾的過濾效果直接影響出水的含鉛濃度，所以往往在實際運行過程中，排放水中鉛含量忽高忽低，存在很大的污染隱患。而且由于鉛是兩性金屬，采用化學沉淀法控制條件較為嚴格，處理時需嚴格控制形成氫氧化鉛沉淀的最佳pH 值及其在沉淀過程中絮凝物的顆粒大小，如果在絮凝過程中，絮凝劑加藥量的偏差，形成氫氧化鉛絮體偏小，沉降速度較慢，絮體就會隨著上清液進入后道，導致出水中鉛含量超過排放要求。
發明內容
本申請人針對上述現有化學沉淀法去除鉛離子排放水質不穩定，存在較大的污染隱患等缺點，提供一種結構合理的含鉛廢水處理與回用的工藝與設備，從而可以最大程度降低出水中的鉛離子含量，保證穩定的出水質量。
本發明所采用的技術方案如下：
一種含鉛廢水處理與回用的工藝，包括初級處理與深度處理兩部分，所述初級處理采用化學中和沉淀與一級管式膜過濾處理工藝，所述深度處理采用超濾與二級反滲透濃縮除鹽工藝，對二級反滲透的濃水利用二級管式膜過濾進行過濾;對一級反滲透、二級反滲透與二級管式膜過濾的清水出水進行回用。
作為上述技術方案的進一步改進： 所述化學中和沉淀工藝的pH值調制為9.2～9.5。

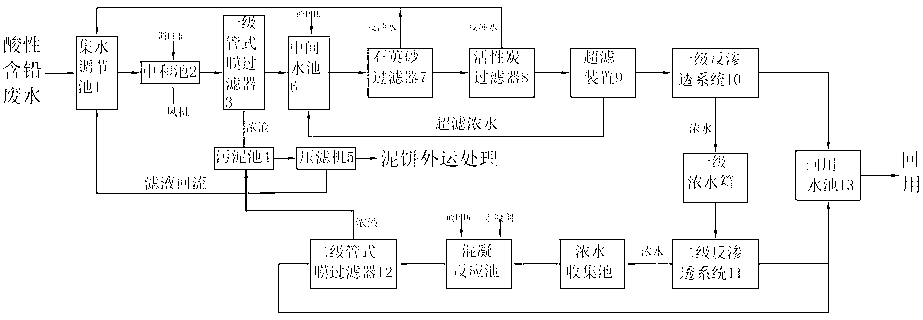

一種含鉛廢水處理與回用的設備，包括初級處理設備與深度處理設備兩部分，所述初級處理設備包括順序連接的集水調節池、中和池與一級管式膜過濾器;所述深度處理包括順序連接的中間水池、超濾裝置、一級反滲透裝置、二級反滲透裝置與濃水處理裝置，所述濃水處理裝置包括順序連接的濃水收集池、混凝反應池與二級管式膜過濾器;所述一級管式膜過濾器的清水出水口連通至中間水池;所述二級反滲透裝置的濃水出口連通至所述濃水處理裝置的濃水收集池;所述一級反滲透裝置、二級反滲透裝置與二級管式膜過濾器的清水出水口連通至回用水池;所述一級管式膜過濾器與二級管式膜過濾器的濃液出口連通至污泥池。
作為上述技術方案的進一步改進：所述中間水池與超濾裝置之間串聯設置有石英砂過濾器與活性炭過濾器。
所述超濾裝置的超濾濃水回流至中間水池。
本發明的有益效果如下：
本發明采用初級處理與深度處理結合的方式，對蓄電池企業的高濃度含鉛廢水進行處理與回用，初級處理采用化學中和沉淀與一級管式膜過濾處理工藝，可以去除廢水中約90%的絕大多數鉛離子。管式膜的高效過濾可以充分保證出水質量，以降低后續設備的處理載荷，延長壽命。深度處理采用超濾與二級反滲透濃縮除鹽工藝，對二級反滲透的濃水進入濃水處理裝置再次處理，再次利用二級管式膜過濾器進行過濾，從而去除濃水中約70～80%的鉛離子。一級反滲透裝置、二級反滲透裝置與二級管式膜過濾器的清水出水流至回用水池進行循環利用。
本發明在初級處理中和池的出水端，以及深度處理二級反滲透系統的濃水處理中都設置了管式膜過濾器，代替了現有技術中常規設置的沉淀池，不僅占地面積大大縮小，設備更為緊湊簡潔;而且管式膜過濾能攔截水中直徑大于0.1μm的所有顆粒，因而對于因絮凝劑加藥量的偏差，形成偏小的氫氧化鉛絮體，以及沉降速度較慢的絮體都能攔截，從而充分保證了出水的水質與穩定性，避免了污染隱患。
