申請日2013.10.08
公開(公告)日2013.12.25
IPC分類號C02F101/20; C02F9/04
摘要
本發明公開了一種重金屬離子廢水處理的工藝，采用中和化學混凝與管式膜過濾處理工藝相結合對廢水中的重金屬離子進行去除。本發明針對各種不同的重金屬離子，控制不同的pH值范圍，有效地進行氫氧化物沉淀，最大限度地去除重金屬離子。本發明利用濃縮池沉淀去除大部分的重金屬絮凝物，降低了管式膜過濾的負載，對于遺漏到后道或者絮凝體較小的絮凝物采用管式膜過濾器進一步過濾去除，僅需一步即可有效去除廢水中重金屬、TSS與部份COD，代替了一系列的過濾設備，膜產水可以直接適應環保排放標準，有效地保證出水質量，最大程度地減少重金屬的污染。
權利要求書
1.一種重金屬離子廢水處理的工藝，其特征在于：采用中和化學混凝與管式膜過濾處理工藝相結合對廢水中的重金屬離子進行去除，包括以下步驟：
(1) 中和處理：向重金屬離子廢水中投入堿液，將pH值控制在一定數值范圍內;
(2) 進行絮凝反應：向重金屬離子廢水中投入絮凝劑與助凝劑;
(3) 采用濃縮池與管式膜過濾器對混凝反應池的出水進行固液分離，對濃縮池上清液進行管式膜過濾后回用。
2.按照權利要求1所述的重金屬離子廢水處理的工藝，其特征在于：所述濃縮池下部含泥率較高的污水通過污泥泵抽吸直接進入污泥壓濾機進行污泥干化處理，壓濾后濾餅外運;管式膜過濾濃液返回至濃縮池進行處理。
3.按照權利要求1所述的重金屬離子廢水處理的工藝，其特征在于：所述堿液包括石灰、石灰石、碳酸鈉、苛性鈉、白云石、氫氧化鈉中的一種或者幾種;所述絮凝劑采用聚合氯化鋁、聚合硫酸鐵、聚合鋁鐵、氯化亞鐵、硫酸亞鐵中的一種或者幾種。
4.按照權利要求1所述的重金屬離子廢水處理的工藝，其特征在于：所述重金屬離子廢水為含鉛廢水，所述中和處理中pH值調制至9.2～9.5。
5.按照權利要求1所述的重金屬離子廢水處理的工藝，其特征在于：所述重金屬離子廢水為含鉻廢水，所述中和處理中pH值調制至7.5～9.0。
6.按照權利要求1所述的重金屬離子廢水處理的工藝，其特征在于：所述重金屬離子廢水為含銅廢水，所述中和處理中pH值調制至8～14。
7.一種重金屬離子廢水處理的設備，其特征在于：均衡池(1)、中和反應池(2)、混凝反應池(3)、濃縮池(4)、管式膜過濾器(5)與清水池(6)順序串聯設置，濃縮池(4)的底部污泥進入污泥池(7)，污泥池(7)的上清液與壓濾機的濾液返回至均衡池(1)再次進入循環，管式膜過濾器(5)的濃液返回至濃縮池(4)進行處理。
說明書
重金屬離子廢水處理的工藝與設備
技術領域
本發明涉及環保水處理技術領域，尤其是一種重金屬離子廢水處理的工藝與設備。
背景技術
在環境與人類健康領域，重金屬主要指汞(Hg)、鎘(Cd)、鉛(Pb)、鉻(Cr)、砷(As)、銅(Cu)、鋅(Zn)、鈷(Co)、鎳(Ni)等重金屬。采礦、冶金、化工等行業是水體中主要的人為污染源，重金屬在食物鏈中的過量富集會對自然環境和人體健康造成很大的危害�；瘜W(xué)法是目前國內外處理含重金屬?gòu)U水的主要方法，其原理是通過化學反應使廢水中呈溶解狀態的重金屬轉變?yōu)椴蝗苡谒闹亟饘倩衔�，通過過濾和分離使沉淀物從水溶液中去除，包括中和沉淀法、硫化物沉淀法、鐵氧體共沉淀法。但是采用化學法控制條件較為嚴格，處理時需嚴格控制形成氫氧化物沉淀的最佳pH 值及其在沉淀過程中絮凝物的顆粒大小，尤其當廢水中含有Zn、Pb、Sn、Al等兩性金屬時，pH值偏高，可能有再溶解傾向�，F(xiàn)有技術中采用化學沉淀法后得到的上清液，經過機械過濾后直接排放，該方法基本可以使廢水中重金屬的濃度降到國家排放要求。然而，由于沉淀池的沉降效果及機械過濾的過濾效果直接影響出水的含重金屬濃度，所以往往在實際運行過程中，排放水中重金屬含量忽高忽低，存在很大的污染隱患。如果在絮凝過程中，由于絮凝劑加藥量的偏差，形成重金屬氫氧化物絮體偏小，沉降速度較慢，絮體就會隨著上清液進入后道，也會導致出水中重金屬含量超過排放要求，也存在很大的污染隱患。
發明內容
本申請人針對上述現有化學法處理含重金屬?gòu)U水后排放水質不穩定，存在較大的污染隱患等缺點，提供一種結構合理的重金屬離子廢水處理的工藝與設備，從而可以最大程度降低出水中的重金屬含量，保證穩定的出水質量。
本發明所采用的技術方案如下：
一種重金屬離子廢水處理的工藝，采用中和化學混凝與管式膜過濾處理工藝相結合對廢水中的重金屬離子進行去除，包括以下步驟：
(1)中和處理：向重金屬離子廢水中投入堿液，將pH值控制在一定數值范圍內;
(2)進行絮凝反應：向重金屬離子廢水中投入絮凝劑與助凝劑;
(3)采用濃縮池與管式膜過濾器對混凝反應池的出水進行固液分離，對濃縮池上清液進行管式膜過濾后回用。
作為上述技術方案的進一步改進：所述濃縮池下部含泥率較高的污水通過污泥泵抽吸直接進入污泥壓濾機進行污泥干化處理，壓濾后濾餅外運;管式膜過濾濃液返回至濃縮池進行處理。
所述堿液包括石灰、石灰石、碳酸鈉、苛性鈉、白云石、氫氧化鈉中的一種或者幾種;所述絮凝劑采用聚合氯化鋁、聚合硫酸鐵、聚合鋁鐵、氯化亞鐵、硫酸亞鐵中的一種或者幾種。
所述重金屬離子廢水為含鉛廢水，所述中和處理中pH值調制至9.2～9.5。
所述重金屬離子廢水為含鉻廢水，所述中和處理中pH值調制至7.5～9.0。
所述重金屬離子廢水為含銅廢水，所述中和處理中pH值調制至8～14。

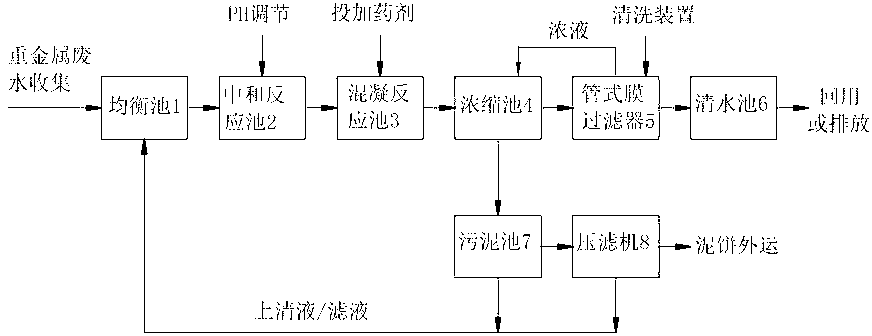

一種重金屬離子廢水處理的設備，均衡池、中和反應池、混凝反應池、濃縮池、管式膜過濾器與清水池順序串聯設置，濃縮池的底部污泥進入污泥池，污泥池的上清液與壓濾機的濾液返回至均衡池再次進入循環，管式膜過濾器的濃液返回至濃縮池進行處理。
本發明的有益效果如下：
本發明針對各種不同的重金屬離子，控制不同的pH值范圍，有效地進行氫氧化物沉淀，最大限度地去除重金屬離子。本發明利用濃縮池沉淀去除大部分的重金屬絮凝物，降低了管式膜過濾的負載，對于遺漏到后道或者絮凝體較小的絮凝物采用管式膜過濾器進一步過濾去除，僅需一步即可有效去除廢水中重金屬、TSS與部份COD，代替了一系列的過濾設備，膜產水可以直接適應環保排放標準，有效地保證出水質量，最大程度地減少重金屬的污染。
