申請日2013.09.28
公開(公告)日2014.04.09
IPC分類號G05B19/418
摘要
本實用新型公開了一種基于多傳感器數據融合的污水處理遠程監控系統，包括現場數據采集器、上位機、工控機、控制器、遠程視頻監控器和移動終端;所述現場數據采集器包括傳感器單元、與傳感器單元相接的信號調理電路、與信號調理電路相接的數據采集電路、與數據采集電路相接的神經網絡數據融合處理器以及分別與神經網絡數據融合處理器和工控機相接的接口電路。本實用新型結構簡單、投入成本低，工作能夠?qū)ξ鬯幚磉^程進行集成化、智能化、遠程化的控制，有效解決了現有監控系統存在的不能滿足種類和反饋模式各不相同的傳感器和執行器在同一系統中大量使用與資源配置問題以及系統實時性和可靠性低的問題。
權利要求書

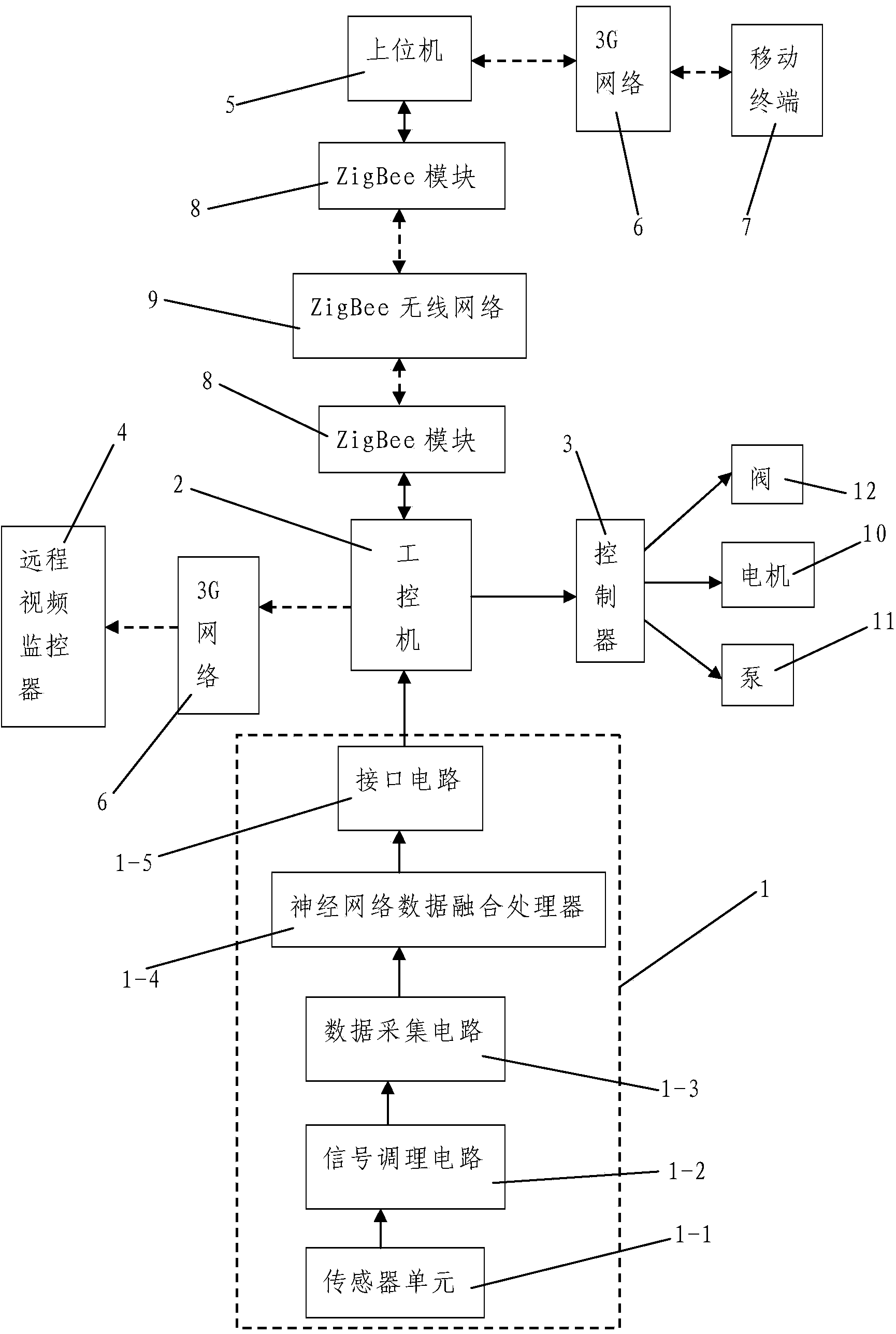

1.一種基于多傳感器數據融合的污水處理遠程監控系統，其特征在 于：包括現場數據采集器(1)、布設于遠程監控中心的上位機(5)、布 設于待監控現場的工控機(2)、接收工控機(2)的控制指令且對污水處 理過程進行控制的控制器(3)、布設于待監控現場且進行全程視頻監控 的遠程視頻監控器(4)和通過3G網絡(6)與上位機(5)連接的移動終 端(7);所述工控機(2)和上位機(5)均連接有ZigBee模塊(8)， 所述工控機(2)和上位機(5)分別通過ZigBee模塊(8)連接至ZigBee 無線網絡(9)進行通訊;所述現場數據采集器(1)包括傳感器單元(1-1)、 與傳感器單元(1-1)相接的信號調理電路(1-2)、與信號調理電路(1-2) 相接的數據采集電路(1-3)、與數據采集電路(1-3)相接的神經網絡數 據融合處理器(1-4)以及分別與神經網絡數據融合處理器(1-4)和工控 機(2)相接的接口電路(1-5);所述遠程視頻監控器(4)和工控機(2) 通過3G網絡(6)進行連接，所述控制器(3)的一端與工控機(2)相接 且其另一端與布設于待監控現場的污水處理系統中電機(10)、泵(11) 和閥(12)進行連接;所述傳感器單元(1-1)包括COD傳感器、pH值傳 感器、超聲波流量傳感器、溶解氧傳感器、濁度傳感器、液位傳感器和壓 力傳感器。
2.按照權利要求1所述的基于多傳感器數據融合的污水處理遠程監控 系統，其特征在于：所述控制器(3)為PLC。
3.按照權利要求1或2所述的基于多傳感器數據融合的污水處理遠程 監控系統，其特征在于：所述神經網絡數據融合處理器(1-4)包括DSP 以及與所述DSP相接的外圍電路。
4.按照權利要求1或2所述的基于多傳感器數據融合的污水處理遠程 監控系統，其特征在于：所述接口電路(1-5)為RS485接口。
5.按照權利要求1或2所述的基于多傳感器數據融合的污水處理遠程 監控系統，其特征在于：所述遠程視頻監控器(4)為3G攝像機。
6.按照權利要求5所述的基于多傳感器數據融合的污水處理遠程監控 系統，其特征在于：所述3G攝像機的數量為多個，且多個所述3G攝像機 均安裝有太陽能電池。
說明書
基于多傳感器數據融合的污水處理遠程監控系統
技術領域
本實用新型涉及一種監控系統，尤其是涉及一種基于多傳感器數據融 合的污水處理遠程監控系統。
背景技術
我國每年約有1/3的工業廢水和90%以上的生活污水未經處理就排 入水域。水環境質量呈現不斷惡化的趨勢，其中一個重要的原因是監督力 度不足和監控手段落后。對于污水處理工藝，有許多重要的現場參數和信 息(如污水的流量、液位、PH值、溫度、溶解氧濃度等)需要實時監視 和共享，這就需要同時用到較多數量且不同類型的傳感器進行信息采集和 監測�；谶@些采集和監測到的信息，通過多種相應的終端執行器實現終 端控制。
現有的污水遠程監控系統存在的主要問題是大量不同種類和反饋模 式的傳感器和執行器在同一系統中不能準確、高效的實現數據融合和資源 配置;同時由于現場監測的數據和信息的時變性很強，現有系統難以滿足 污水處理工藝對實時性和可靠性的高要求。
實用新型內容
本實用新型所要解決的技術問題在于針對上述現有技術中的不足，提 供一種基于多傳感器數據融合的污水處理遠程監控系統，其結構簡單、投 入成本低，工作能夠?qū)ξ鬯幚磉^程進行集成化、智能化、遠程化的控制， 有效解決了現有監控系統存在的不能滿足種類和反饋模式各不相同的傳 感器和執行器在同一系統中大量使用與資源配置問題以及系統實時性和 可靠性低的問題。
為解決上述技術問題，本實用新型采用的技術方案是：一種基于多傳感 器數據融合的污水處理遠程監控系統，其特征在于：包括現場數據采集器、 布設于遠程監控中心的上位機、布設于待監控現場的工控機、接收工控機 的控制指令且對污水處理過程進行控制的控制器、布設于待監控現場且進 行全程視頻監控的遠程視頻監控器和通過3G網絡與上位機連接的移動終 端;所述工控機和上位機均連接有ZigBee模塊，所述工控機和上位機分 別通過ZigBee模塊連接至ZigBee無線網絡進行通訊;所述現場數據采集 器包括傳感器單元、與傳感器單元相接的信號調理電路、與信號調理電路 相接的數據采集電路、與數據采集電路相接的神經網絡數據融合處理器以 及分別與神經網絡數據融合處理器和工控機相接的接口電路;所述遠程視 頻監控器和工控機通過3G網絡進行連接，所述控制器的一端與工控機相 接且其另一端與布設于待監控現場的污水處理系統中電機、泵和閥進行連 接;所述傳感器單元包括COD傳感器、pH值傳感器、超聲波流量傳感器、 溶解氧傳感器、濁度傳感器、液位傳感器和壓力傳感器。
上述基于多傳感器數據融合的污水處理遠程監控系統，其特征是：所 述控制器為PLC。
上述基于多傳感器數據融合的污水處理遠程監控系統，其特征是：所 述神經網絡數據融合處理器包括DSP以及與所述DSP相接的外圍電路，所 述DSP通過其內置神經網絡數據融合軟件對所屬傳感器單元采集到的信息 進行數據融合處理。
上述基于多傳感器數據融合的污水處理遠程監控系統，其特征是：所 述接口電路為RS485接口。
上述基于多傳感器數據融合的污水處理遠程監控系統，其特征是：所 述遠程視頻監控器為3G攝像機。
上述基于多傳感器數據融合的污水處理遠程監控系統，其特征是：所 述3G攝像機的數量為多個，且多個所述3G攝像機均安裝有太陽能電池。
本實用新型與現有技術相比具有以下優點：
1、能實時獲取污水處理工藝中的相關參數，并能通過ZigBee網絡將 這些數據及時地發送給遠程監控中心，方便監控中心進行遠距離監測與控 制。
2、采用多傳感器數據融合技術，實現了自動化、智能化、高效化的 數據采集與參數提取。
3、系統運行效率高，能耗低，費用低。
綜上所述，本實用新型結構簡單、投入成本低，工作能夠?qū)ξ鬯幚?過程進行集成化、智能化、遠程化的控制，有效解決了現有監控系統存在 的不能滿足種類和反饋模式各不相同的傳感器和執行器在同一系統中大 量使用與資源配置問題以及系統實時性和可靠性低的問題。
