申請日2013.10.08
公開(公告)日2014.03.12
IPC分類號C02F7/00; C02F3/02
摘要
本實用新型涉及一種污水處理用曝氣裝置，包括第一曝氣膠囊、第二曝氣膠囊、進氣管以及出氣管，第一曝氣膠囊位于第二曝氣膠囊的上方，第一曝氣膠囊的下表面以及第二曝氣膠囊的上表面均開設有曝氣微孔;第一、第二曝氣膠囊的進口端通過管道與進氣管連通，第一、二曝氣膠囊的出口端通過管道與出氣管連通，進氣管的管路上設置有氣泵。通過橡膠材質的曝氣膠囊進行曝氣，這樣設置在曝氣膠囊上的曝氣微孔就不會堵塞，使用方便;并且同時通過將第一曝氣膠囊和第二曝氣膠囊上下設置，使處在兩曝氣膠囊之間的氣泡與污水的接觸機會增加，使氣泡中氧的傳遞效率得到大大提高。
權利要求書

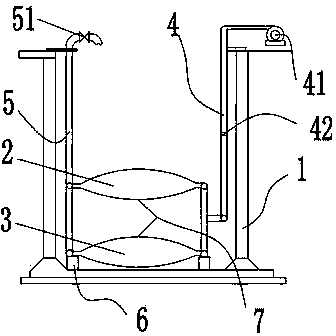

1.一種污水處理用曝氣裝置，其特征是：包括第一曝氣膠囊(2)、第二曝氣膠囊(3)、進氣管(4)以及出氣管(5)，所述的第一曝氣膠囊(2)位于第二曝氣膠囊(3)的上方，第一曝氣膠囊(2)的下表面以及第二曝氣膠囊(3)的上表面均開設有曝氣微孔(7);
所述的第一曝氣膠囊(2)和第二曝氣膠囊(3)為橡膠膠囊，第一曝氣膠囊(2)和第二曝氣膠囊(3)的進口端通過管道與進氣管(4)連通，第一曝氣膠囊(2)和第二曝氣膠囊(3)的出口端通過管道與出氣管(5)連通，進氣管(4)的管路上設置有氣泵(41)。
2.根據權利要求1所述的一種污水處理用曝氣裝置，其特征是：所述進氣管(4)的管路上設置有止回閥(42)。
3.根據權利要求1所述的一種污水處理用曝氣裝置，其特征是：所述的出氣管(5)的管路上設置有限壓閥(51)。
說明書
一種污水處理用曝氣裝置
技術領域
本實用新型涉及一種污水處理用曝氣裝置。
背景技術
在污水生化處理領域，提高氧的傳遞效率是增強好氧池處理效果的有力措施，如果氣泡的大小和含氧量一定，要想提高氧的傳遞效率，可通過增加氣泡與污水的接觸時間的方式實現。
傳統的曝氣方式中，氣泡的運行時間只是從池底的曝氣頭至水面的上升時間，時間極短，大量的氣泡沒有被利用，氧氣的傳遞效率較低。鑒于這種情況，工程中往往通過增加好氧池的有效深度，以延長氣泡與水的接觸時間。但在增加池子深度的時候，勢必造成土建工程量增加，施工難度增加，整體的造價增加，甚至一些地質情況也限制了好氧池深度增加的可能性。
并且傳統曝氣裝置一般都是采用曝氣管，曝氣管的管壁上設有曝氣孔，這種曝氣裝置容易被污泥或微生物堵塞，停機一段時間后需要重新洗刷、通管，使用和維修非常不方便。
實用新型內容
針對上述問題，本實用新型提出一種污水處理用曝氣裝置，提高氧氣在污水處理中的傳遞效率，并確保曝氣微孔不堵塞。
為解決此技術問題，本實用新型采取以下方案：一種污水處理用曝氣裝置，包括第一曝氣膠囊、第二曝氣膠囊、進氣管以及出氣管，所述的第一曝氣膠囊位于第二曝氣膠囊的上方，第一曝氣膠囊的下表面以及第二曝氣膠囊的上表面均開設有曝氣微孔;
所述的第一曝氣膠囊和第二曝氣膠囊為橡膠膠囊，第一曝氣膠囊和第二曝氣膠囊的進口端通過管道與進氣管連通，第一曝氣膠囊和第二曝氣膠囊的出口端通過管道與出氣管連通，進氣管的管路上設置有氣泵。
進一步的，所述進氣管的管路上設置有止回閥。
進一步的，所述的出氣管的管路上設置有限壓閥。
通過采用前述技術方案，本實用新型的有益效果是：通過橡膠材質的曝氣膠囊進行曝氣，這樣設置在曝氣膠囊上的曝氣微孔就不會堵塞，使用方便;并且同時通過將第一曝氣膠囊和第二曝氣膠囊上下設置，使處在兩曝氣膠囊之間的氣泡與污水的接觸機會增加，使氣泡中氧的傳遞效率得到大大提高。
