申請日2013.09.28

　　公開(公告)日2014.04.09

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開的多功能全自動應急水處理一體化裝置，包括如下步驟：水通過蛇形管從外部采集到原水絮凝箱(1)，然后在微納米曝氣裝置(2)中進行再處理，經過溶氣膜裝置(3)得到生活用水，儲存在生活用水箱(6)，生活用水一部分進入離子篩裝置(4)，得到飲用水，儲存在飲用水箱(5)。本實用新型對受災地區污染水體中的重金屬、有機物污染物，設置了高效絮凝裝置及微納米氣體發生器、溶氣復合膜和離子篩，可根據需求增加以上配置，達到徹底解決受災地區、邊遠地區、駐營連隊的應急生活用水及飲用水問題。

　　權利要求書

　　1.多功能全自動應急水處理一體化裝置，包括依次連接的預處理裝置(1)、微納米曝氣裝 置(2)、溶氣膜裝置(3)、離子篩裝置(4)、飲用水箱(5)和生活用水箱(6)，其特征在 于：所述的預處理裝置(1)一側設有取水管道。

　　2.根據權利要求1所述的多功能全自動應急水處理一體化裝置，其特征在于：所述取水管 道為可移動的蛇形管(7)，與取水泵(8)緊密相連，可任意直插到有水源的地方。

　　3.根據權利要求1所述的多功能全自動應急水處理一體化裝置，其特征在于：所述微納米 曝氣裝置(2)，經曝氣后能使水體中溶解氧含量持續可達4mg/L以上，使進入水箱內的水 中COD得到很好的降解，對于V類水降至40mg/L以下。

　　4.根據權利要求1所述的多功能全自動應急水處理一體化裝置，其特征在于：所述溶氣膜 裝置(3)還可用于去除對人體有害的細菌，微生物截留率達99%以上，以達到生活用水要 求。

　　5.根據權利要求1所述的多功能全自動應急水處理一體化裝置，其特征在于：所述離子篩 裝置(4)能擇形篩分和化學鍵合的特定形式從水體中捕獲待凈化離子。

　　6.根據權利要求1所述的多功能全自動應急水處理一體化裝置，其特征在于：所述的預處 理裝置(1)為原水絮凝箱，其中含有復合絮凝劑，主要作用是絮凝，沉降水體中大部分濁 度、色度、有機物，使出水SS<20mg/L，NTU<10。

　　說明書

　　多功能全自動應急水處理一體化裝置

　　技術領域

　　本實用新型涉及水處理技術領域，具體地說是多功能全自動應急水處理一體化裝置。 背景技術

　　受溫室效應影響，全球氣候變化、地質變化、環境變化日益嚴重，洪澇、地震等自然 災害不斷發生，受災期間的生活用水、飲用水供給問題較為突出�，F(xiàn)有的車載供水裝置大部 分采用反滲透方法制水，只能解決直飲水問題，大量的生活用水無法提供。如果將直飲水用 作生活用水，成本太高，同時也是一種能源、資源的浪費，而且單純的反滲透制水方法有其 局限性，其前置裝置只能解決一般水質的凈化問題，災害發生時水環境污染很多較為嚴重， 反滲透的前置裝置不能解決，進入水中的重金屬及有機物會破壞反滲透膜，影響出水率，縮 短了反滲透膜的使用壽命，增加了能耗，達不到全面解決應急用水的目的。

　　目前的車載凈水裝置中，常規配置為碳濾器、砂濾器、保安過濾器、反滲透裝置。沒 有對進入反滲透膜前的受重金屬、有機物污染的水設置預處理裝置。

　　針對以上情況，為了解決上述存在的問題，適應市場的實際要求，我們設計了一種配 有地表水前置處理裝置，并能處理至最后出水達到生活飲用水衛生標準的移動應急用全自動 制水設備。該設備本公司已通過查新并申報了發明專利。目前國內外尚無同類產品，一旦面 向市場，將能解決應急用水及邊遠地區，駐營部隊及一切自來水延伸不到的地方的人群生活 飲用水問題，故有著深遠的現實意義及社會意義。

　　發明內容

　　本實用新型的目的是為克服現有技術的不足，提供了一種能夠解決對受災地區污染水 體中的重金屬，可大大加速生化、除臭、脫色處理，有效降解水中的氨氮、COD等污染物的 多功能全自動應急水處理一體化裝置。

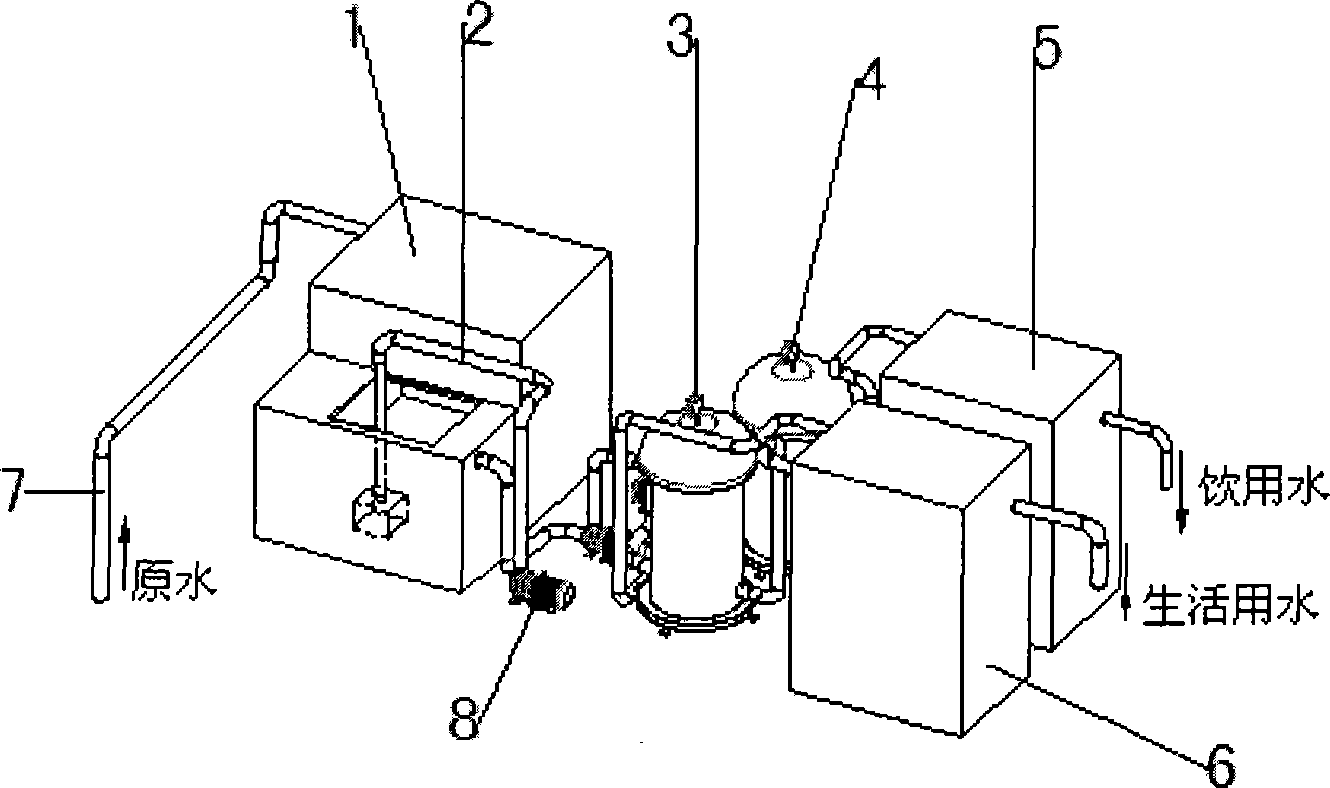

　　本實用新型采用的技術方案是：多功能全自動應急水處理一體化裝置，包括依次連接 的預處理裝置(1)、微納米曝氣裝置(2)、溶氣膜裝置(3)、離子篩裝置(4)、飲用水箱(5) 和生活用水箱(6)，所述的預處理裝置(1)一側設有取水管道。

　　所述取水管道為可移動的蛇形管(7)，與取水泵(8)緊密相連，可任意直插到有水 源的地方。

　　所述微納米曝氣裝置(2)，經曝氣后能使水體中溶解氧含量持續可達4mg/L以上，使 進入水箱內的水中COD得到很好的降解，對于V類水降至40mg/L以下。

　　所述溶氣膜裝置(3)還可用于去除對人體有害的細菌，微生物截留率達99%以上， 以達到生活用水要求。

　　所述離子篩裝置(4)能擇形篩分和化學鍵合的特定形式從水體中捕獲待凈化離子。

　　所述的預處理裝置(1)為原水絮凝箱，其中含有復合絮凝劑，主要作用是絮凝，沉降 水體中大部分濁度、色度、有機物，使出水SS<20mg/L，NTU<10。

　　本實用新型的應用方法在于：水通過蛇形管(7)從外部采集到原水絮凝箱(1)，絮 凝箱(1)中含有聚合氯化鋁(PAC)聚丙烯酰胺(PAM)的復合絮凝劑，沉降水體中大部分 濁度、色度、有機物，使出水SS<20mg/L，NTU<10;然后在微納米曝氣裝置(2)中進行 再處理，加速生化、除臭、脫色處理，有效降解水中的氨氮、COD等污染物;經過溶氣膜裝 置(3)截留大分子有機物、重金屬，降解可以通過曝氣作用能降解的物質，去除對人體有害 的細菌，微生物截留率達99%以上，即可得到生活用水，儲存在生活用水箱(6);生活用水 一部分進入離子篩裝置(4)，它能擇形篩分和化學鍵合的特定形式從水體中捕獲待凈化離子 得到飲用水，最后將水儲存在飲用水箱(5)。

　　本實用新型的優點在于：本實用新型設計合理，對受災地區污染水體中的重金屬、有 機物污染物，設置了高效絮凝裝置及微納米氣體發生器、溶氣復合膜和離子篩，可根據需求 增加以上配置，達到徹底解決受災地區、邊遠地區、駐營連隊的應急生活用水及飲用水問題。 便于推廣應用。
