申請日2013.10.08
公開(公告)日2014.01.22
IPC分類號B01D24/10; B01D36/02; B01D24/46
摘要
本發明涉及一種自動化凈化廢水微顆粒懸浮物的裝置，包括殼體，殼體內設置有固定板和托盤，固定板上設有若干第一通孔組，第一通孔組由多個第一通孔組成，托盤上設置有若干第二通孔組，第二通孔組由多個第二通孔組成，第一通孔和第二通孔一一對應，固定板和托盤之間設置有若干過濾管道，固定板上設置有旋轉吸盤，旋轉吸盤上開設有多個連接孔，旋轉吸盤上垂直連接有中空的旋轉軸，旋轉軸的另一側伸出殼體外，旋轉軸伸出殼體外的一側設置有多個排污水口和動力裝置，旋轉軸位于殼體內的一側連接有多個排污水管，排污水管的另一端分別與連接孔相連，本發明利用重力進行過濾，過濾管道和大氣壓的壓力差進行反沖洗，節能環保，結構簡單，成本低廉。
權利要求書

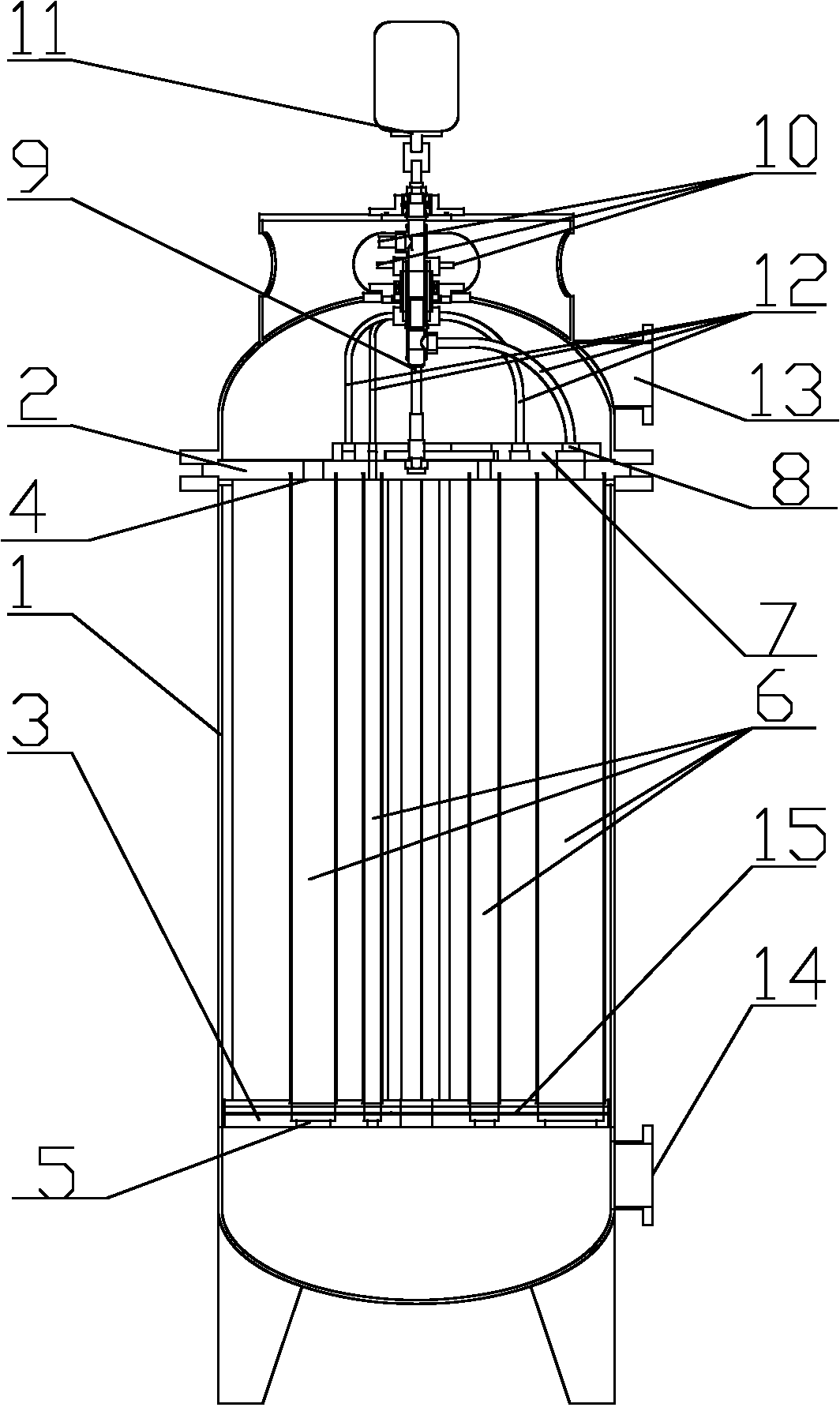

1.一種自動化凈化廢水微顆粒懸浮物的裝置，其特征在于：包括封閉的殼 體(1)，所述的殼體(1)內上側設置有固定板(2)，下側設置有托盤(3)，所 述的固定板(2)和托盤(3)平行設置，所述的固定板(2)上設有若干第一通 孔組，每個第一通孔組由多個呈圓周均勻分布的第一通孔(4)組成，各個第一 通孔組在固定板(2)上均以固定板(2)中心為圓心且到固定板(2)中心的距 離均不同，所述的托盤(3)上設置有與固定板(2)上若干第一通孔組相對應 的若干第二通孔組，第二通孔組由多個第二通孔(5)組成，所述的第一通孔(4) 和第二通孔(5)一一對應，
所述的固定板(2)和托盤(3)之間設置有若干過濾管道(6)，所述的過 濾管道(6)的一端與第一通孔(4)連接，另一端與第二通孔(5)連接，所述 的固定板(2)中心設置有旋轉吸盤(7)，所述的旋轉吸盤(7)上的長度不小 于固定板(2)中心到最邊緣的第一通孔組內的第一通孔(4)的距離，所述的 旋轉吸盤(7)上以固定板(2)中心為圓心到每個第一通孔組的距離為半徑開 設有多個連接孔(8)，所述的旋轉吸盤(7)上與固定板(2)中心重合處垂直 連接有中空的旋轉軸(9)，所述的旋轉軸(9)的另一側伸出殼體(1)外，所 述的旋轉軸(9)伸出殼體(1)外的一側設置有多個排污水口(10)和動力裝 置(11)，所述的旋轉軸(9)位于殼體內的一側連接有多個排污水管(12)，所 述的排污水管(12)的另一端分別與連接孔(8)相連，
所述殼體(1)內固定板(2)上方設置有進污水口(13)，所述托盤(3) 下方設置有清水出口(14)。
2.如權利要求1所述的自動化凈化廢水微顆粒懸浮物的裝置，其特征在于： 所述的第一通孔組為4組，每個第一通孔組由13個第一通孔(4)構成，所述 的連接孔(8)為4個，兩個一組，設置在旋轉吸盤(7)兩側。
3.如權利要求1或2所述的自動化凈化廢水微顆粒懸浮物的裝置，其特征 在于：所述的過濾管道(6)內設置有濾料，濾料按照顆粒粒徑從大到小的順序 從上到下布置在過濾管道中，所述的濾料的比重要大于要處理的廢水中微顆粒 懸浮物的比重。
4.如權利要求3所述的自動化凈化廢水微顆粒懸浮物的裝置，其特征在于： 所述的第一通孔(4)的直徑大小按照到固定板(2)中心的距離變大呈逐步遞 增。
5.如權利要求4所述的自動化凈化廢水微顆粒懸浮物的裝置，其特征在于： 所述的托盤(3)上還設置有篩網板(15)。
6.如權利要求5所述的自動化凈化廢水微顆粒懸浮物的裝置，其特征在于： 所述的篩網板(15)包括三個以上相疊的網孔單元和固定網孔單元的連接件 (15-1)，網孔單元是由折成波浪形的陶瓷芯板(15-2)通過兩兩斜疊加構成，陶 瓷芯板(15-2)得曲面疊加形成第三通孔(15-3)，且第三通孔(15-3)的孔深大于 等于第三通孔(15-3)的截面周長。
說明書
自動化凈化廢水微顆粒懸浮物的裝置
技術領域
本發明涉及一種廢水處理裝置，尤其涉及一種自動化凈化廢水微顆粒懸浮 物的裝置。
背景技術
傳統的活性砂過濾器的工作原理是原水通過進水管進入過濾器內部，并經 布水器均勻分配后上向逆流通過濾料層并外排，其主要用于去除廢水中微顆粒 懸浮物，其多用于工業污水的處理，海水淡化的預處理等。在處理過程中，原 水被過濾，水中的污染物含量降低，同時石英砂濾料中污染物的含量增加，并 且下層濾料層的污染物含量增加，并且下層濾料層的污染物含量高于上層濾料。 而位于過濾器中央的空氣提升泵在空壓機的作用下將底層的石英砂濾料提至過 濾器頂部的洗砂器中清洗，濾砂經清洗后返回濾床，同時將清洗所產生的污染 物外排。
雖然傳統的活性砂過濾器是一種集混凝、澄清、過濾為一體的高效過濾器， 但對于含低濃度微顆粒懸浮物的廢水處理效果并不好，而且將污水由下而上逆 流通過濾料層和將濾砂通過空氣提升泵提升到頂部洗砂器清洗依然存在耗能較 高的問題，活性砂過濾器的裝置依然結構復雜，投資成本較高。
發明內容
本發明要解決的技術問題是：為了解決傳統過濾設備對于含低濃度微顆粒 懸浮物的廢水處理效果不好，清洗濾料能耗大，投資成本較高的問題，本發明 提供一種自動化凈化廢水微顆粒懸浮物的裝置來解決上述問題。
本發明解決其技術問題所采用的技術方案是：一種自動化凈化廢水微顆粒 懸浮物的裝置，包括封閉的殼體，所述的殼體內上側設置有固定板，下側設置 有托盤，所述的固定板和托盤平行設置，所述的固定板上設有若干第一通孔組， 每個第一通孔組由多個呈圓周均勻分布的第一通孔組成，每個第一通孔組在固 定板上均以固定板中心為圓心分布且到固定板中心的距離均不同，所述的托盤 上設置有與固定板上若干第一通孔組相對應的若干第二通孔組，第二通孔組由 多個第二通孔組成，所述的第一通孔和第二通孔一一對應，所述的固定板和托 盤之間設置有若干過濾管道，所述的過濾管道的一端與第一通孔連接，另一端 與第二通孔連接，所述的固定板上設置有旋轉吸盤，所述的旋轉吸盤上的長度 不小于固定板中心到最遠的第一通孔的距離且必須經過固定板中心，所述的旋 轉吸盤上以圓心到若干第一通孔組的距離為半徑開設有多個連接孔，所述的旋 轉吸盤上與固定板中心重合處垂直連接有中空的旋轉軸，所述的旋轉軸的另一 側伸出殼體外，所述的旋轉軸伸出殼體外的一側設置有多個排污水口和動力裝 置，所述的旋轉軸位于殼體內的一側連接有多個排污水管，所述的排污水管的 另一端分別與連接孔相連，所述殼體內固定板上方設置有進污水口，所述殼體 的托盤下方設置有清水出口。具體工作原理：將要處理的廢水泵入進污水口， 在水流壓力和重力的作用下分別經過第一通孔流入到不同的過濾管道中，過濾 管道中布置了不同粒徑的濾料，過濾捕捉廢水中的微顆粒懸浮物，當旋轉吸盤 在動力裝置的帶動下定速?lài)@旋轉軸旋轉，旋轉吸盤上的連接孔與其中一個過 濾管道相重合時，污水就不能進入這一過濾管道了，因旋轉軸為中空設計，兩 端分別與排污管道與排污水口相通，此時裝置內與外界大氣相通，因?yàn)檠b置內 的壓力大于大氣壓，因此過濾管道中壓力與外部大氣壓形成壓力差，而排污水 口位于過濾管道的上方，于是過濾管道的下方壓力就大于上方壓力，被濾料截 留的廢水微顆粒懸浮物處于過濾管道的上方，于是這些廢水微顆粒懸浮物就會 因壓力差而被吸出，進入中空的旋轉軸，從排污水口排出。
進一步，具體的說，所述的第一通孔組為4組，每個第一通孔組由13個第 一通孔構成，所述的連接孔為4個，兩個一組，設置在旋轉吸盤兩側。連接孔 分別設置在旋轉吸盤的兩側有利于排污管道的排布。
所述的過濾管道內設置有濾料，濾料按照顆粒粒徑從大到小的順序從上到 下布置在過濾管道中，所述的濾料的比重要大于要處理的廢水中微顆粒懸浮物 的比重。當反沖洗時，如果濾料質量過小，也會跟隨微顆粒懸浮物吸出。
根據實際工作需要，所述的第一通孔的直徑大小按照到固定板中心的距離 變大呈逐步遞增。
為了進一步增強過濾效果，所述的托盤上還設置有篩網板。
所述的篩網板包括三個以上相疊的網孔單元和固定網孔單元的連接件，網 孔單元是由折成波浪形的陶瓷芯板通過兩兩斜疊加構成，陶瓷芯板得曲面疊加 形成第三通孔，且第三通孔的孔深大于等于第三通孔的截面周長。陶瓷材質代 替鐵、銅等材質耐腐蝕強度高，制造成本低，兩兩斜疊加、第三通孔的孔深大 于第三通孔的截面周長，相比之前的金屬絲篩網板，具有網孔密度大，流道深 的優點。
本發明的有益效果是，本發明自動化凈化廢水微顆粒懸浮物的裝置，
(1)采用由上到下的篩濾方式，無需借助外力，可降低能源消耗，降低運行成 本;
(2)過濾管道將原污水均勻細分化，保證每組過濾管道都能與連接孔相重合 的前提下，最大限度地利用裝置空間，增加中空?qǐng)A柱體組的數量，提高篩濾效 率;
(3)利用篩板網的網孔密度大和流道深等特點，大大地提高篩濾效率，且對 低濃度微顆粒懸浮物的廢水處理效果好。
(4)利用過濾管道內的壓力大于外界壓力的天然壓力差將微顆粒懸浮物排出 并有效收集，節約資源。
