申請日2013.09.27

　　公開(公告)日2013.12.18

　　IPC分類號C02F9/14; C02F1/24; C02F1/72; C02F1/44; C02F1/52

　　摘要

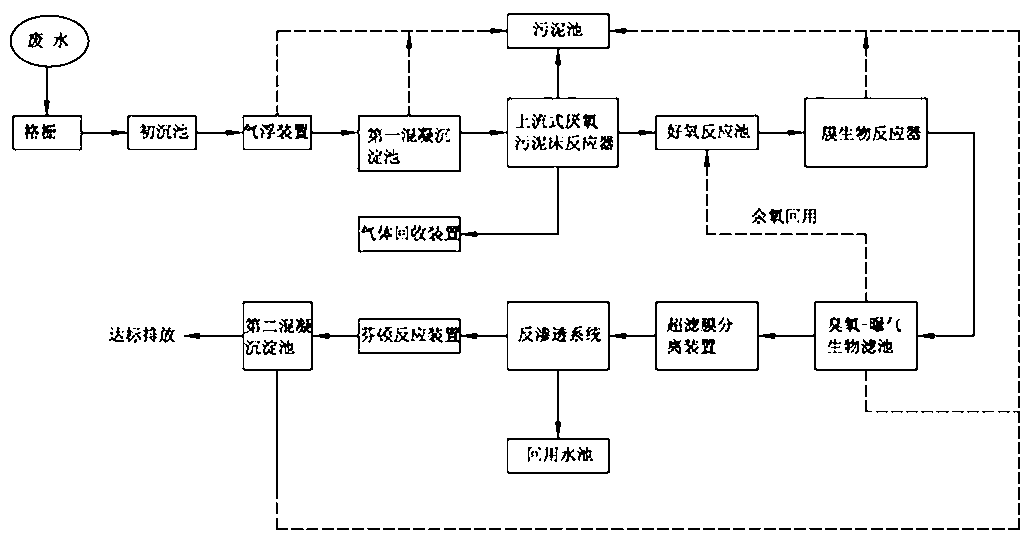

　　一種造紙法再造煙葉廢水深度處理回用系統，包括依次相連的格柵、初沉池、氣浮裝置、第一混凝沉淀池，其特征在于：所述的第一混凝沉淀池依次連接UASB、好氧反應池、MBR、臭氧-曝氣生物濾池、超濾膜分離裝置、反滲透系統，反滲透系統的產水出口連接回用水池，濃水出口連接芬頓反應裝置、第二混凝沉淀池;還包括一污泥池，所述的氣浮裝置、第一混凝沉淀池、UASB、MBR、臭氧-曝氣生物濾池的污泥出口、第二混凝沉淀池與污泥池相連;所述的UASB的氣體出口連接有一氣體回收裝置。本發明還包括一種造紙法再造煙葉廢水深度處理回用工藝。本發明所述的系統及工藝，使高濃度的煙葉廢水脫色、脫臭，大大降低其中的污染物質，確保廢水回用于生產;排放量少。

　　權利要求書

　　1.一種造紙法再造煙葉廢水深度處理回用系統，包括依次相連的格柵、初沉池、氣浮裝置、第一混凝沉淀池，其特征在于：所述的第一混凝沉淀池依次連接上流式厭氧污泥床反應器、好氧反應池、膜生物反應器、臭氧-曝氣生物濾池、超濾膜分離裝置、反滲透系統，所述的反滲透系統的產水出口連接回用水池，濃水出口連接芬頓反應裝置、第二混凝沉淀池;還包括一污泥池，所述的氣浮裝置、第一混凝沉淀池、上流式厭氧污泥床反應器、膜生物反應器、臭氧-曝氣生物濾池、第二混凝沉淀池的污泥出口與污泥池相連;所述的上流式厭氧污泥床反應器的氣體出口連接有一氣體回收裝置。

　　2.根據權利要求1所述的一種造紙法再造煙葉廢水深度處理回用系統，其特征在于：所述的MBR為外置式膜生物反應器。

　　3.根據權利要求1所述的一種造紙法再造煙葉廢水深度處理回用系統，其特征在于：所述的超濾膜分離裝置為管柱式超濾膜分離裝置。

　　4.根據權利要求1所述的一種造紙法再造煙葉廢水深度處理回用系統，其特征在于：所述的臭氧-曝氣生物濾池上還包括一將余氧回流至好氧反應池的余氧回用管道。

　　5.一種造紙法再造煙葉廢水深度處理回用工藝，其特征在于：采用權利要求1-4任一權利要求所述的造紙法再造煙葉廢水深度處理回用系統，還包括如下步驟：造紙法再造煙葉廢水依次經格柵截留、初沉池沉淀、氣浮處理、混凝沉淀、厭氧污泥床反應器厭氧處理、好氧反應池處理、膜生物反應器處理、臭氧-曝氣生物濾池處理、超濾膜分離裝置分離、反滲透系統處理后，反滲透系統產水回用，反滲透系統濃水則進入芬頓反應裝置處理，再經混凝沉淀池沉淀后，即可達標排放;氣浮處理、混凝沉淀、上流式厭氧污泥床反應器處理、膜生物反應器處理、臭氧-曝氣生物濾池處理后的污泥進入污泥池中進一步處理。

　　6.根據權利要求5所述的一種造紙法再造煙葉廢水深度處理回用工藝，其特征在于：還包括將臭氧-曝氣生物濾池中的余氧回用于好氧池進行好氧反應的步驟。

　　說明書

　　一種造紙法再造煙葉廢水深度處理回用系統及工藝

　　技術領域

　　本發明涉及廢水處理領域，特別涉及一種造紙法再造煙葉廢水深 度處理回用系統及工藝。

　　背景技術

　　造紙法再造煙葉國外研究和產業化較早，時至今日如摩迪、雷諾 等公司都有較為成熟的技術和大規模的生產。近幾年來國內對造紙法 再造煙葉的研究運用不斷提升，相繼有杭州、汕頭和昆明等地的工廠 建成投產。同時國內各煙廠也認識到造紙法再造煙葉的優越特性，欲 用其作為一種新的卷煙添加料使用，有取代稠漿法和輥壓法再造煙葉 的意向。

　　造紙法再造煙葉在卷煙中運用，一方面能大幅度的節省煙葉原 料，有效的降低卷煙成本;另一方面能使卷煙的物理、化學性能按人 們的意愿和要求得到改善和調整，能降低卷煙整體焦油、煙堿量，降 低煙支密度和提高填充率。

　　傳統的卷煙生產過程中直接對煙草進行加工，產生的有機廢水量 很少，不會對環境造成嚴重污染。而造紙法再造煙葉技術與傳統卷煙 生產技術最大的區別就在于其生產過程中吸收了制漿造紙工藝及紙 加工工藝過程的特點，會產生大量高濃度難降解徹底有機廢水，并且 隨煙葉種類不同，造紙法再造煙草廢水水質波動較大，但一般具有以 下相同特點：水質可生化性較好，懸浮物濃度很高，水樣偏酸性，廢 水中金屬離子的濃度也較高，色度較深(呈紅棕色)，氧化還原電位 較高，廢水易腐化變質等。目前通常采用常規處理工藝，廢水不易達 標。

　　發明內容

　　針對上述問題，本發明的目的在于提供能夠有效處理能夠有效處 廢水，使廢水回用的造紙法再造煙葉廢水深度處理回用系統及工藝。

　　為達到上述目的，本發明所提出的技術方案為：一種造紙法再造 煙葉廢水深度處理回用系統，包括依次相連的格柵、初沉池、氣浮裝 置、第一混凝沉淀池，其特征在于：所述的第一混凝沉淀池依次連接 上流式厭氧污泥床反應器(UASB)、好氧反應池、膜生物反應器(MBR)、 臭氧-曝氣生物濾池、超濾膜分離裝置、反滲透系統，所述的反滲透 系統的產水出口連接回用水池，濃水出口連接芬頓反應裝置、第二混 凝沉淀池;還包括一污泥池，所述的氣浮裝置、第一混凝沉淀池、上 流式厭氧污泥床反應器、膜生物反應器、臭氧-曝氣生物濾池、第二 混凝沉淀池的污泥出口與污泥池相連;所述的上流式厭氧污泥床反應 器的氣體出口連接有一氣體回收裝置。

　　進一步，所述的MBR為外置式膜生物反應器。

　　進一步，所述的超濾膜分離裝置為管柱式超濾膜分離裝置。

　　進一步，所述的臭氧-曝氣生物濾池上還包括一將余氧回流至好 氧反應池的余氧回用管道。

　　進一步，本發明還包括一種造紙法再造煙葉廢水深度處理回用工 藝，其特征在于：采用上述的造紙法再造煙葉廢水深度處理回用系統， 還包括如下步驟：造紙法再造煙葉廢水依次經格柵截留、初沉池沉淀、 氣浮處理、混凝沉淀、厭氧污泥床反應器厭氧處理、好氧反應池處理、 膜生物反應器處理、臭氧-曝氣生物濾池處理、超濾膜分離裝置分離、 反滲透系統處理后，反滲透系統產水回用，反滲透系統濃水則進入芬 頓反應裝置處理，再經混凝沉淀池沉淀后，即可達標排放;氣浮處理、 混凝沉淀、上流式厭氧污泥床反應器處理、膜生物反應器處理、臭氧 -曝氣生物濾池處理后的污泥進入污泥池中進一步處理。

　　進一步，還包括一將臭氧-曝氣生物濾池中的余氧回用于好氧池 進行好氧反應的步驟。

　　采用上述技術方案，本發明所述的造紙法再造煙葉廢水深度處理 回用系統及工藝，具有的有益效果為：

　　1)造紙法再造煙葉廢水經過多種工藝的處理，特別是采用了 UASB、MBR、臭氧-曝氣生物濾池、超濾膜分離裝置、反滲透 系統等先進的水處理工藝技術，使高濃度的煙葉廢水脫色、 脫臭，大大降低其中的污染物質，確保廢水回用于生產;

　　2)排放量少，反滲透系統濃水經芬頓反應裝置處理、混凝沉淀 后，可達標排放。
