申請日2013.10.08

　　公開(公告)日2014.03.12

　　IPC分類號B01D36/04

　　摘要

　　本實用新型涉及一種廚房污水用濾污裝置，包括水管管體、上管體和下管體，上管體和下管體的內腔相連接形成豎腔，豎腔將水管管體的內腔分隔成左腔和右腔，下管體連接有沉淀垃圾收集箱，上管體上可拆卸連接有浮體垃圾收集裝置;浮體垃圾收集裝置包括蓋板以及濾板，濾板下部向左折疊形成槽口朝右開設的濾槽部分，濾槽部分處于水管管體的左腔內，濾槽部分的橫向尺寸小于上管體的徑向尺寸。將濾板的濾槽部分設置在水管管體的左腔部分，從而使濾板不會阻隔沉淀垃圾經下管體進入沉淀垃圾收集箱中，使濾污裝置可以更好的進行漂浮垃圾和沉淀垃圾分類。

　　權利要求書

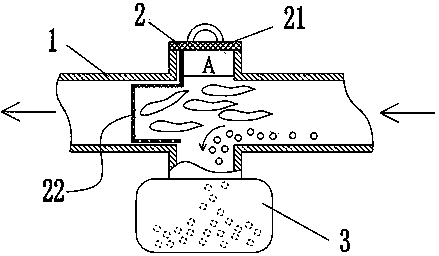

　　1.一種廚房污水用濾污裝置，其特征是：包括呈水平設置的水管管體(1)，所述的水管管體(1)上部垂直連接有上管體，水管管體(1)的下部垂直連接有下管體，所述上管體和下管體在同一軸心線上，上管體和下管體的內腔相連接形成豎腔，豎腔將水管管體(1)的內腔分隔成左腔和右腔，所述的下管體連接有用于收集污水中沉淀垃圾的沉淀垃圾收集箱(3)，上管體上可拆卸連接有用于收集污水中漂浮垃圾的浮體垃圾收集裝置(2);

　　所述的浮體垃圾收集裝置(2)包括蓋板(21)以及偏心連接在蓋板(21)下方的濾板(22)，濾板(22)下部向左折疊形成槽口朝右開設的濾槽部分，所述濾槽部分處于水管管體(1)的左腔內，濾槽部分的橫向尺寸小于上管體的徑向尺寸，所述濾板(22)可從水管管體(1)中抽出。

　　2.根據權利要求1所述的一種廚房污水用濾污裝置，其特征是：所述蓋板(21)上設置有提手。

　　說明書

　　一種廚房污水用濾污裝置

　　技術領域

　　本實用新型涉及一種廚房污水用濾污裝置。

　　背景技術

　　以往的家用污水濾網裝置不能有效將污水中的沉淀垃圾和漂浮垃圾分離開來，致使污水處理效果不理想。

　　實用新型內容

　　針對上述問題，本實用新型提出一種廚房污水用濾污裝置，便于將污水中的漂浮垃圾和沉淀垃圾分離開來。

　　為解決此技術問題，本實用新型采取以下方案：一種廚房污水用濾污裝置，包括呈水平設置的水管管體，所述的水管管體上部垂直連接有上管體，水管管體的下部垂直連接有下管體，所述上管體和下管體在同一軸心線上，上管體和下管體的內腔相連接形成豎腔，豎腔將水管管體的內腔分隔成左腔和右腔，所述的下管體連接有用于收集污水中沉淀垃圾的沉淀垃圾收集箱，上管體上可拆卸連接有用于收集污水中漂浮垃圾的浮體垃圾收集裝置;

　　所述的浮體垃圾收集裝置包括蓋板以及偏心連接在蓋板下方的濾板，濾板下部向左折疊形成槽口朝右開設的濾槽部分，所述濾槽部分處于水管管體的左腔內，濾槽部分的橫向尺寸小于上管體的徑向尺寸，所述濾板可從水管管體中抽出。

　　進一步的，所述蓋板上設置有提手。

　　通過采用前述技術方案，本實用新型的有益效果是：將濾板的濾槽部分設置在水管管體的左腔部分，從而使濾板不會阻隔沉淀垃圾經下管體進入沉淀垃圾收集箱中，使濾污裝置可以更好的進行漂浮垃圾和沉淀垃圾分類。
