申請日2013.10.08

　　公開(公告)日2014.03.12

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種節水型鍋爐補給水處理系統，包括：過濾器、陽離子交換器、陰離子交換器和混合離子交換器;其特征是：設置一回收水池，過濾器、陽離子交換器、陰離子交換器和混合離子交換器的正洗排水通過排水母管接入回收水池，陽離子交換器、陰離子交換器和混合離子交換器的反洗排水通過反洗排放母管接入回收水池;陽離子交換器、陰離子交換器和混合離子交換器的再生排水至排水母管后或通過回收水閥接入回收水池中，或通過廢水排放閥接入廢水池;在回收水池中設置回收水泵，回收水泵的泵出口與循環水系統中補充水管路相連通。本實用新型通過對鍋爐補給水處理系統中一部分排水進行回收利用，降低新鮮取水量，減少廢水排放，達到節水節能的目的。

　　權利要求書

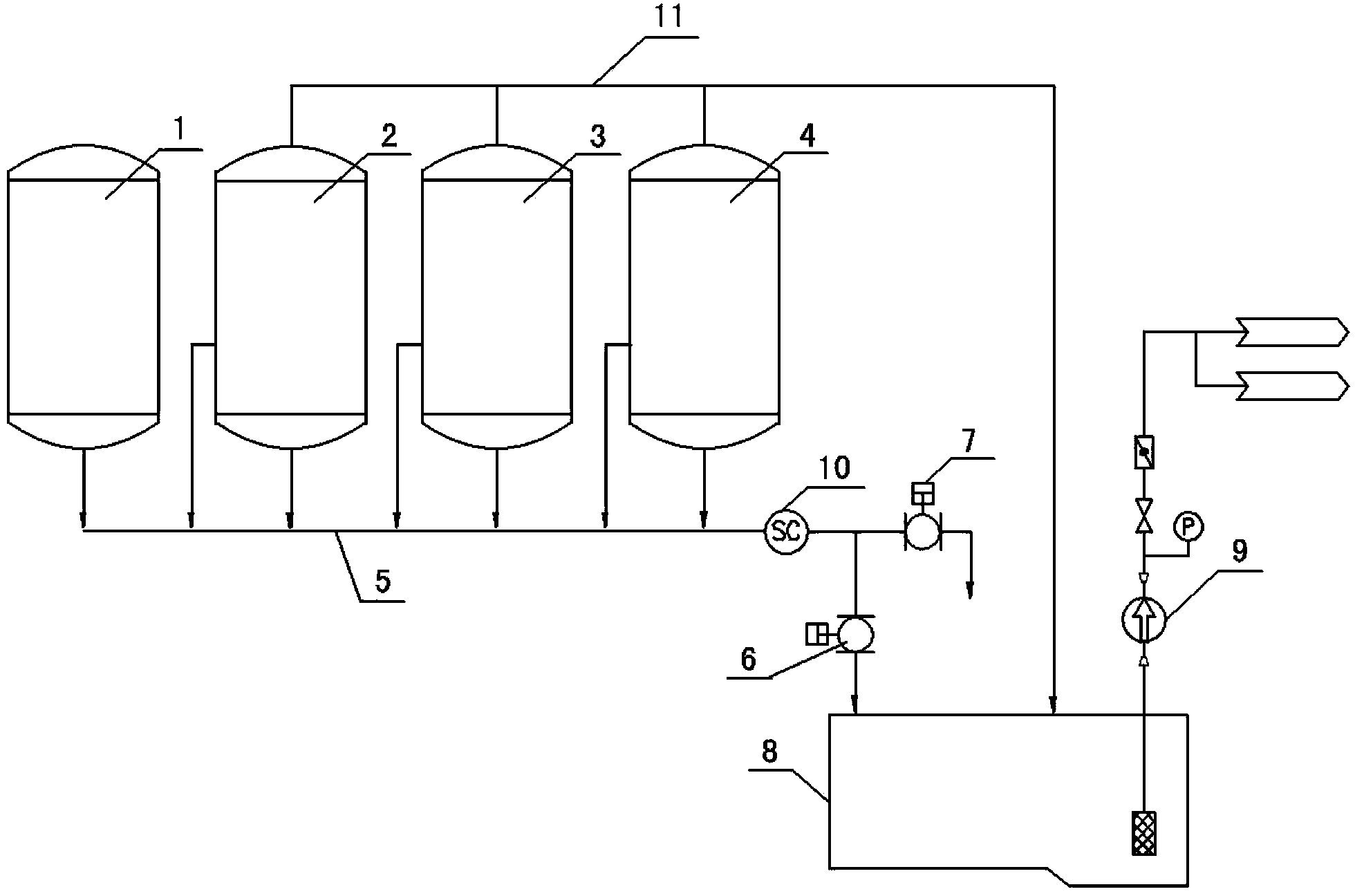

　　1.節水型鍋爐補給水處理系統，包括：過濾器(1)、陽離子交換器(2)、陰離子交換器(3) 和混合離子交換器(4);其特征是：設置一回收水池(8)，所述過濾器(1)、陽離子交換器(2)、 陰離子交換器(3)和混合離子交換器(4)的正洗排水通過排水母管(5)接入回收水池(8)，所述陽 離子交換器(2)、陰離子交換器(3)和混合離子交換器(4)的反洗排水通過反洗排放母管(11)接入 回收水池(8);所述陽離子交換器(2)、陰離子交換器(3)和混合離子交換器(4)的再生排水至排 水母管(5)后或通過回收水閥(6)接入所述回收水池(8)中，或通過廢水排放閥(7)接入廢水池; 在所述回收水池(8)中設置回收水泵(9)，所述回收水泵(9)的泵出口與循環水系統中補充水管路 相連通。

　　2.根據權利要求1所述的節水型鍋爐補給水處理系統，其特征是在所述排水母管(5)中 設置電導率表(10)，根據所述電導率表(10)的檢測信號控制回收水閥(6)和廢水排放閥(7)的通 斷。

　　說明書

　　節水型鍋爐補給水處理系統

　　技術領域

　　本實用新型涉及火電廠中鍋爐補給水處理系統，更具體地說是一種節水型鍋爐補給水處 理系統。

　　背景技術

　　隨著火力發電廠參數、容量的提高，以及直流鍋爐的應用，對鍋爐補給水質量提出越來 越高的要求。目前國內高參數的火力發電機組的鍋爐補給水均是除鹽水，鍋爐補給水處理系 統主要采用的工藝流程是：由過濾設備依次經過陽離子交換器、陰離子交換器至混合離子交 換器。該系統在投運前、反洗和再生過程中會產生大量的排水，目前國內的電力設計單位在 進行火力發電廠鍋爐補給水處理系統設計時，均未考慮該系統的節水或排水的梯級利用問題， 造成該系統在投運前、反洗和再生過程中，有大量的較純凈水與廢水共同排放到廢水池內， 然后通過廢水泵將廢水送至廢水處理系統進行處理，不僅造成大量水資源的浪費、也因廢水 處理的增加而增加了廢水處理系統的藥耗和能耗，增加運行費用。

　　實用新型內容

　　本實用新型是為避免上述現有技術所存在的不足之處，提供一種節水型鍋爐補給水處理 系統，通過對鍋爐補給水處理系統中一部分排水進行回收利用，降低新鮮取水量，減少廢水 排放，達到節水節能的目的。

　　本實用新型為解決技術問題采用如下技術方案：

　　本實用新型節水型鍋爐補給水處理系統，包括過濾器、陽離子交換器、陰離子交換器和 混合離子交換器;其結構特點是：設置一回收水池，所述過濾器、陽離子交換器、陰離子交 換器和混合離子交換器的正洗排水通過排水母管接入回收水池，所述陽離子交換器、陰離子 交換器和混合離子交換器的反洗排水通過反洗排放母管接入回收水池;所述陽離子交換器、 陰離子交換器和混合離子交換器的再生排水至排水母管后或通過回收水閥接入所述回收水池 中，或通過廢水排放閥接入廢水池;在所述回收水池中設置回收水泵，所述回收水泵的泵出 口與循環水系統中補充水管路相連通。

　　本實用新型節水型鍋爐補給水處理系統的結構特點也在于在所述排水母管中設置電導率 表，根據所述電導率表的檢測信號控制回收水閥和廢水排放閥的通斷。

　　與已有技術相比，本實用新型的有益效果體現在：

　　1、本實用新型通過對鍋爐補給水處理系統中大部分排水進行回收利用，有效降低了新鮮 取水量，減少了廢水排放量，從而達到節水節能目的。

　　2、本實用新型不改變已有設備結構，僅僅增加管線、閥門和儀表設置，并增加設置回收 水池以及回收水泵，其投資小，效果顯著。
