申請日2013.09.27　　

　　公開(公告)日2013.12.25

　　IPC分類號C02F9/04

　　摘要

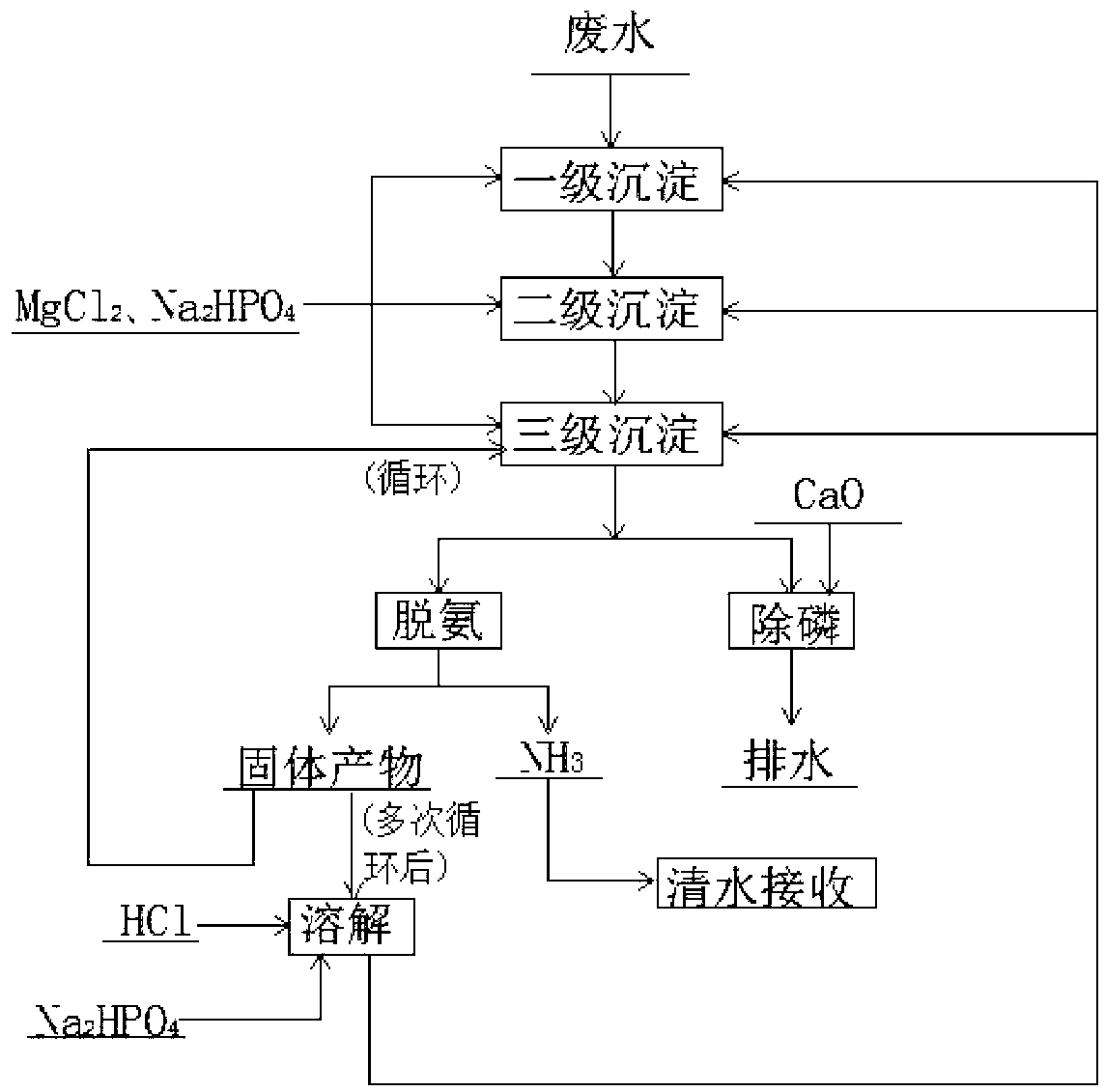

　　本發明涉及一種氨氮廢水的處理方法，屬于環境工程廢水處理技術領域。該處理方法包括利用MAP法，通過三級沉淀的方式去除廢水中氨氮，并得到沉淀物MgNH4PO4、Mg3(PO4)2，加入片堿混合，于120-130℃條件下熱解脫氨，沉淀物中MgNH4PO4轉化為MgHPO4，釋放的氨氣用清水吸收;將脫氨后的固體產物(主要成分為MgHPO4、Mg3(PO4)2)酸溶后返回至氨氮廢水處理過程中;按照同樣的方式可以進行多次循環，循環一定次數后，按比例n(NH3-N)：(Na2HPO4)=1：0.15對磷進行補充，以保證氨氮去除效果。該方法以磷、鎂源的循環利用為特點，不但具有很好的處理效果，而且可以大大節省藥劑成本。

　　權利要求書

　　1.一種氨氮廢水的處理方法，其特征是，包括以下步驟：

　　1)利用MAP法，通過三級沉淀的方式去除廢水中的氨氮，將第三級沉淀池的上清液通 入除磷沉淀池中除磷;

　　2)收集處理兩份廢水后的沉淀物與片堿混合加熱脫氨，將脫氨后的固體產物僅返回第三 級沉淀反應池中循環使用處理新的廢水，一、二級池中不再添加新的鎂源和磷源，直到處理 后的廢水中氨氮含量達到13mg/L時完成一次大循環;

　　3)然后將第三級沉淀反應池中固體產物的粉末進行酸溶解，并補充磷源，將其返回使用， 并重復操作步驟1)和2)，進入下一新的大循環，不斷往復。

　　2.根據權利要求1所述的氨氮廢水的處理方法，其特征是，

　　三級反應沉淀池的廢水中的氨氮與投加的氯化鎂、磷酸氫二鈉的物質的量之比分別為： 一級n(NH3-N)：n(MgCl2)：n(Na2HPO4)=1:1:1;二級n(NH3-N)：n(MgCl2)：n(Na2HPO4)=1:0.3:0.2; 三級n(NH3-N)：n(MgCl2)：n(Na2HPO4)=1:0.3:0.2;每一級都用NaOH將pH調節至8.5-9.0， 攪拌至少3分鐘，控制沉淀反應時間為15-20分鐘。

　　3.根據權利要求2所述的氨氮廢水的處理方法，其特征是，

　　在除磷沉淀池中，加入CaO，投加比例為：n(CaO)：n(P)=2～3:1;沉淀反應時間控制為 至少25分鐘，即達外排標準。

　　4.根據權利要求1所述的氨氮廢水的處理方法，其特征是，

　　步驟3)中將脫氨產物用鹽酸溶解后投入磷酸氫二鈉，比例為n(NH3-N)：n(Na2HPO4)=1： 0.15;反應后產物平分后用于處理兩份新的廢水，每份按照體積比5/7、1/7、1/7分別加到第 一、第二、第三級沉淀反應中反應。

　　說明書

　　一種氨氮廢水的處理方法

　　技術領域

　　本發明涉及一種用于氨氮廢水的處理方法，屬于環境工程廢水處理技術領域。

　　背景技術

　　我國水資源嚴重缺乏，人均淡水資源僅為世界平均水平的四分之一，另一方面國內主要 的河流、湖泊和地下水均出現不同程度污染，而且污染還有加劇趨勢。據環保部門監測，氨 氮是主要污染物之一，我國大部分河流、湖泊和近海的水體中氨氮濃度均超過國家三類水的 標準，有些甚至達到劣五類。氨氮對環境的主要危害是在進入水體后成為藻類等生物的營養 元素，導致水體中有毒生物在短時間內大量繁殖，同時消耗水中的溶解氧，產生所謂赤潮或 富營養化，嚴重威脅魚蝦生命安全和人畜健康。近年來，由此導致的突發性環境污染事故時 有發生，嚴重影響我國社會的可持續發展。

　　目前常見去除氨氮的方法有：化學沉淀法、吹脫法、化學氧化法、生物法、膜分離法、 離子交換法以及土壤灌溉等。

　　吹脫法去除氨氮是通過調整pH值至堿性，使廢水中的氨離子向氨轉化，使其主要以游離 氨形態存在，再通過載氣將游離氨從廢水中帶出。吹脫法可處理高濃度氨氮廢水，且可以回 收氨氣，但吹脫法也存在一些缺點：如吹脫塔內經常結垢、低溫時氨氮去除效率低、吹脫的 氣體形成二次污染等。吹脫法一般與其它氨氮廢水處理方法聯合運用，如用吹脫法對高濃度 氨氮廢水進行預處理等等。

　　折點氯化法的適用范圍為氨氮廢水濃度<40mg/L，因此折點氯化法多用于氨氮廢水的深 度處理。折點氯化法液氯安全使用和貯存要求高，處理成本高。另外副產物氯胺和氯代有機 物會造成二次污染。

　　催化氧化法是通過催化劑作用。在一定溫度、壓力下，經空氣氧化，可使污水中的有機 物和氨分別氧化分解成CO、N2和H2O等無害物質，達到凈化的目的。其凈化效率高，占地面 積小，適用于高濃度廢水，但是催化劑大量的流失使成本投入大，且存在設備易腐蝕的問題。 電化學氧化法是指利用具有催化活性的電極氧化去除水中污染物的方法。影響因素有電流密 度、進水流量、出水放置時間和電解時間等。雖然其操作簡易，成本較低，但是水力停留時 間長、系統穩定性不高成了制約因素。

　　傳統生物法是在各種微生物作用下，經過硝化、反硝化等一系列反應將廢水中的氨氮轉 化為氮?dú)�，從而達到廢水治理的目的。傳統生物法一般適用于處理含有有機物的低濃度氨氮 廢水，如生活污水等。同時硝化反硝化(SND)，是指硝化與反硝化在同一個反應器中同時進 行，廢水中的溶解氧受擴散速度限制在微生物絮體或者生物膜上的微環境區域產生溶解氧梯 度，使微生物絮體或生物膜的外表面溶解氧濃度較高，利于好氧硝化菌和氨化菌的生長繁殖。 短程硝化反硝化是在同一個反應器中，先在有氧的條件下，利用氨氧化細菌將氨氧化成亞硝 酸鹽，然后在缺氧的條件下，以有機物或外加碳源作電子供體，將亞硝酸鹽直接進行反硝化 生成氮?dú)�。厭氧氨氧化是在缺氧條件下，以亞硝態氮或硝態氮為電子受體，利用自養菌將氨 氮直接氧化為氮?dú)獾倪^(guò)程。生物法普遍存在的缺點是：對氨氮初始濃度要求高，細菌養殖周 期長，抗毒性一般較低，常需添加碳源，占地面積大，成本較高等等。

　　化學沉淀法又稱為MAP法，是通過向含有氨氮的廢水中投加鎂化物和磷酸或磷酸氫鹽， 使廢水中的NH4+與Mg2+、PO43-在水溶液中反應生成磷酸銨鎂沉淀，分子式為 MgNH4PO4·6H2O，從而達到去除氨氮的目的�；瘜W(xué)沉淀法去除效率較好，且不受溫度限制， 無需預處理，操作簡單，投資費用低，然而化學沉淀法的缺點是由于受磷酸銨鎂溶度積的限 制，僅依靠加大投入藥劑量，則去除效果不明顯，且增加了藥劑費用;盡管有報道的MAP 法中將沉淀產物鳥糞石熱解固體產物返回廢水處理中利用，但因返回的P、Mg源為固體形態， 大部分P、Mg以鳥糞石形態作為緩釋肥使用，P、Mg循環利用率低。因此，如何充分利用P、 Mg源，降低藥劑成本是影響MAP法應用的關鍵所在。

　　發明內容

　　本發明的目的就是基于MAP法中的缺點而提出一種改進的處理氨氮廢水的方法，具體 是在采用MAP法處理氨氮廢水達標的基礎上，控制藥劑投加配比，使余磷量最小化，以便 于后續除磷;通過在堿性氛圍中加熱的方法對鳥糞石沉淀進行脫氨處理，脫氨后的產物經酸 溶后返回循環利用磷、鎂源處理氨氮廢水，使藥劑成本最小化，且循環利用效率高。隨著循 環過程中磷含量的損失，脫氨氮的效果會逐漸降低，可以在多次循環后添加磷源，恢復藥劑 去除氨氮的效果�？刂普麄�(gè)處理過程中的各個條件，可有效的處理氨氮廢水。

　　本發明的目的通過以下的技術方案得以實現：

　　一種氨氮廢水的處理方法，包括以下步驟：

　　1)利用MAP法，通過三級沉淀的方式去除廢水中的氨氮，將第三級沉淀池的上清液通 入除磷沉淀池中除磷;

　　2)收集處理兩份廢水后的沉淀物與片堿混合加熱脫氨，將脫氨后的固體產物僅返回第三 級沉淀反應池中循環使用處理新的廢水，一、二級池中不再添加新的鎂源和磷源，直到處理 后的廢水中氨氮含量達到13mg/L時完成一次大循環;

　　3)然后將第三級沉淀反應池中固體產物的粉末進行酸溶解，并補充磷源，將其返回使用， 并重復操作步驟1)和2)，進入下一新的大循環，不斷往復。

　　三級反應沉淀池的廢水中的氨氮與投加的氯化鎂、磷酸氫二鈉的物質的量之比分別為： 一級n(NH3-N)：n(MgCl2)：n(Na2HPO4)=1:1:1;二級n(NH3-N)：n(MgCl2)：n(Na2HPO4)=1:0.3:0.2; 三級n(NH3-N)：n(MgCl2)：n(Na2HPO4)=1:0.3:0.2;每一級都用NaOH將pH調節至8.5-9.0， 攪拌至少3分鐘，控制沉淀反應時間為15-20分鐘。

　　在除磷沉淀池中，加入CaO，投加比例為：n(CaO)：n(P)=2～3:1;沉淀反應時間控制為 至少25分鐘，即達外排標準。

　　步驟3)中將脫氨產物用鹽酸溶解后投入磷酸氫二鈉，比例為n(NH3-N)：n(Na2HPO4)=1： 0.15;反應后產物平分后用于處理兩份新的廢水，每份按照體積比5/7、1/7、1/7分別加到第 一、第二、第三級沉淀反應中反應。

　　本發明的優勢：

　　1.采用三級沉淀方式，對于同樣濃度的氨氮廢水，提高了MAP法的處理效果。對比專利 CN102336504A，其采用MAP法后，需續接A/O法作為后續處理，才能使氨氮?dú)堄嗔窟_(dá)到 GB18918-2002中二級標準—25mg/L，而本發明直接采用MAP法將廢水中氨氮含量處理至標 準值—15mg/L以下。

　　2.處理工序中將磷、鎂源以溶解的方式加入氨氮處理中，提高了磷、鎂源的利用率，若 以溶解態磷、鎂源加入氨氮處理，對比固態磷、鎂源，可以使磷、鎂源利用率提高10%以上。

　　3.循環次數對比之前的MAP法有較大程度的提高。專利CN102336504A中提及的循環次 數為3-6次，而本發明采用溶解藥劑與補充磷源相結合的方式，使循環次數提高為15次以上。

　　4.利用本發明可以很大程度上節省藥劑成本。例如，未采用循環方式處理1份氨氮廢水 需要的磷、鎂源比例為n(NH3-N)：n(P)：n(Mg)=1：1-1.5:1-1.5,然而采用本發明的循環 處理法，平均處理1份氨氮廢水所需的磷、鎂源比例為n(NH3-N)：n(P)：n(Mg)=1:0.04-0.05： 0.06-0.08，按照目前藥劑市場價格，處理同樣濃度的氨氮廢水，對比非循環的處理方法，本 發明的方法可以節省85%-90%的藥劑成本。
