申請日2013.10.08
公開(公告)日2014.03.12
IPC分類號C02F9/02
摘要
本實用新型涉及一種穩壓污水處理系統，包括污水存儲池、第一污水處理裝置以及第二污水處理裝置,污水存儲池上連通有第一管道，第一管道上連接有第二管道和第三管道，第二管道與第一污水處理裝置連通，第三管道與第二污水處理裝置連通，第一管道的進水口處設置有水泵，第一管道還設置有電磁閥，第二、三管道的管路上分別設置有水壓傳感器，污水處理系統還包括PLC控制器，PLC控制器分別與水泵、電磁閥以及水壓傳感器電路連接。兩個水壓傳感器實時檢測第二管道和第三管道中的水壓，并將信號傳遞給PLC控制器，PLC控制器控制電磁閥的啟閉，從控制第一管道的連通，通過控制第一管道的連通與否，控制第二管道和第三管道的水壓。
權利要求書

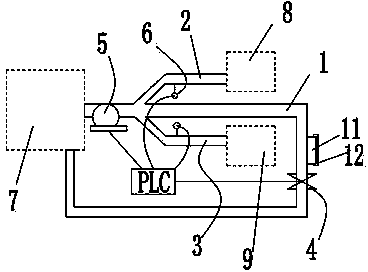

1.一種穩壓污水處理系統，其特征是：包括污水存儲池(7)、第一污水處理裝置(8)以及第二污水處理裝置(9),污水存儲池(7)上連通有第一管道(1)，第一管道(1)的進水口與污水存儲池(7)的出水口連接，第一管道(1)的出水口與污水存儲池(7)的進水口連接，第一管道(1)上連接有第二管道(2)和第三管道(3)，第二管道(2)與第一污水處理裝置連通，第三管道(3)與第二污水處理裝置連通，所述第一管道(1)的進水口處設置有水泵(5)，第一管道(1)還設置有電磁閥(4)，第二管道(2)和第三管道(3)的管路上分別設置有水壓傳感器(6)，所述的污水處理系統還包括PLC控制器，所述的PLC控制器分別與水泵(5)、電磁閥(4)以及第二管道(2)和第三管道(3)上的水壓傳感器(6)電路連接。
2.根據權利要求1所述的一種穩壓污水處理系統，其特征是：所述位于電磁閥(4)旁的第一管道(1)上設置有清污口，清污口上設置有密封蓋。
說明書
一種穩壓污水處理系統
技術領域
本實用新型涉及一種穩壓污水處理系統。
背景技術
以往污水處理系統都是一個污水存儲池供一個污水處理裝置，后來為了提高污水的處理效率，開始一個污水存儲池供應兩個污水處理裝置，甚至更多，這就需要使污水處理裝置的一根出水管連通兩個污水處理裝置，在向污水處理裝置進行污水供應的時候需要對水壓進行很好的控制，以往不能很好的控制進入污水處理裝置的水壓，從而使污水處理裝置經常損壞，經常需要檢修。
實用新型內容
針對上述問題，本實用新型提出一種穩壓污水處理系統，控制通入污水處理裝置的水壓。
為解決此技術問題，本實用新型采取以下方案：一種穩壓污水處理系統，包括污水存儲池、第一污水處理裝置以及第二污水處理裝置,污水存儲池上連通有第一管道，第一管道的進水口與污水存儲池的出水口連接，第一管道的出水口與污水存儲池的進水口連接，第一管道上連接有第二管道和第三管道，第二管道與第一污水處理裝置連通，第三管道與第二污水處理裝置連通，所述第一管道的進水口處設置有水泵，第一管道還設置有電磁閥，第二管道和第三管道的管路上分別設置有水壓傳感器，所述的污水處理系統還包括PLC控制器，所述的PLC控制器分別與水泵、電磁閥以及第二管道和第三管道上的水壓傳感器電路連接。
進一步的，所述位于電磁閥旁的第一管道上設置有清污口，清污口上設置有密封蓋。通過這個清污口可以方便清理掉積留在電磁閥處第一管道內的垃圾。保持管道通暢，避免影響第一管道的水壓。
通過采用前述技術方案，本實用新型的有益效果是：兩個水壓傳感器實時檢測第二管道和第三管道中的水壓，并將信號傳遞給PLC控制器，PLC控制器控制電磁閥的啟閉，從控制第一管道的連通，通過控制第一管道的連通與否，控制第二管道和第三管道的水壓。
